Основание под утяжелители для мачты (90300)

Name: Основание под утяжелители для мачты (90300)
Brand: EZETEK

Обновлено в 2022 году

Описание

Версия Revit 2017.

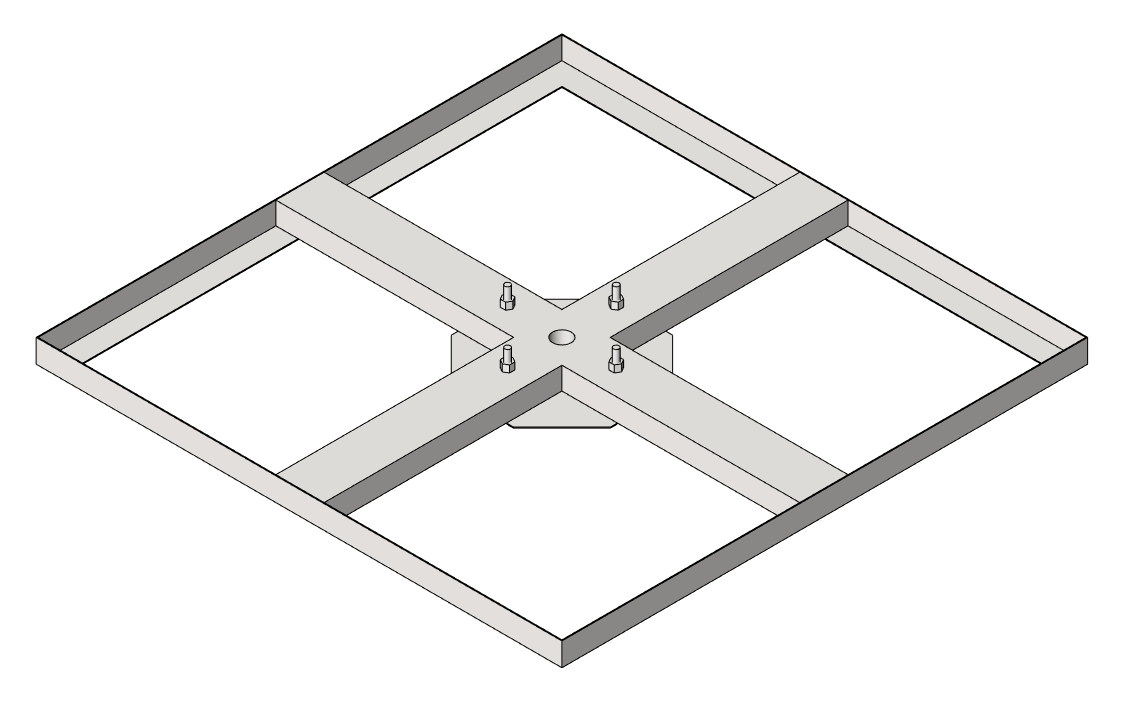

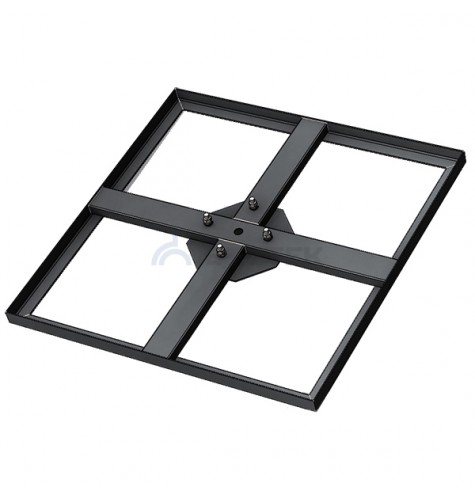

Основание под утяжелители для молниеотвода до 12 м с мачтой секционной типа СМС легкой серии. Основание под утяжелители позволяет устанавливать молниеотвод с мачтой секционной типа СМС легкой серии на плоской поверхности. В качестве утяжелителей используется бетонная плитка квадратной формы размером 500х500 мм. Количество рядов и высота плитки зависит от высоты закрепляемого молниеотвода. Основание имеет крепление под фланец опоры молниеотвода с межосевыми расстояниями четырех отверстий 160х160 мм. Для проведения токоотвода в центре основания выполнено отверстие.

Файлы для скачивания


rfa	fa_osnovaniepodutyajelitelidlyamachty_90300_ezetek.rfa	384 KB	Revit 2017
rvt	ezetek_katalog_modeliispecifikacii.rvt	119.5 MB	Revit 2017
pdf	instrukciya_zazemlenieimolniezashchita_ezetek.pdf	2.5 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для молниезащиты
Материалы	Латунь, Медь, Сталь, горячее цинкование, Сталь оцинкованная, Сталь
Параметры в файлах моделей
Масса Текст ADSK Масса Текст	35.3
Материал ADSK Материал	BIMLIB_Сталь_Нержавеющая_EZETEK
Масса ADSK Масса	35.3
Изготовитель	Ezetek
Количество ADSK Количество	1
