Основание «Тренога» мачты молниеприемной СММ и СМТ (76917, 76927, 76937)

Name: Основание «Тренога» мачты молниеприемной СММ и СМТ (76917, 76927, 76937)
Brand: EZETEK

Обновлено в 2022 году

Описание

Версия Revit 2017.

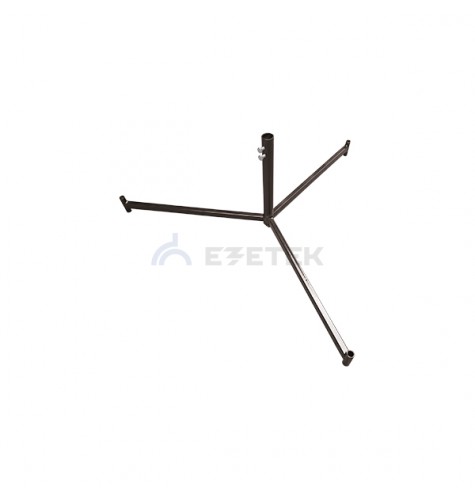

Тренога позволяет установить мачту молниеприемную серии СММ на плоской кровле, либо твердых поверхностях. Треногу возможно использовать как с бетонными утяжелителями, так и без утяжелителей.

Файлы для скачивания


rvt	ezetek_katalog_modeliispecifikacii.rvt	119.5 MB	Revit 2017
rfa	fa_osnovaniemachtytrenoga_smm_ezetek.rfa	600 KB	Revit 2017
pdf	instrukciya_zazemlenieimolniezashchita_ezetek.pdf	2.5 MB	—

Типоразмеры (3)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Описание	Утяжелитель
ОснованиеМачтыТренога_СММ_76917	76917	5.1	5.10	Тренога мачты молниеприемной СММ	76917	76917	Тренога позволяет установить мачту молниеприемную серии СММ на плоской кровле, либо твердых поверхностях. Треногу возможно использовать как с бетонными утяжелителями, так и без утяжелителей. В качестве утяжелителей используется бетонное основание для молниеприемника 16 мм массой 28 кг ( Арт. 58001). Для крепления токоотвода в комплектацию треноги включен зажим под пруток диаметром 8-10 мм.	False
ОснованиеМачтыТренога_СМЛ_76937	76937	89.2	89.20	Тренога мачты облегчённой СМЛ	76937	76937	Тренога позволяет установить мачту облегченную серии СМЛ до 9 метров на плоской кровле, либо твердых поверхностях.Тренога применяется совместно с утяжелителями. В качестве утяжелителей используются бетонные основания для молниеприемника 16 мм массой 28 кг ( Арт. 58001). Для крепления токоотвода в комплектацию треноги включен зажим под пруток диаметром 8-10 мм.	True

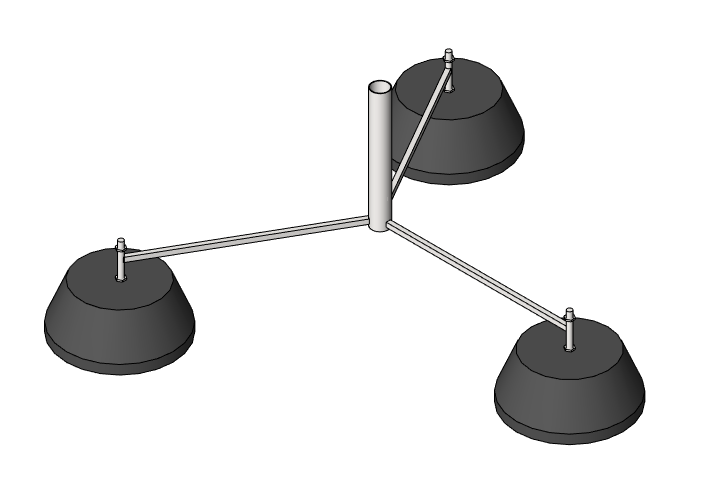

ОснованиеМачтыТреногаСУтяжелителями_СММ_76927	76927	89.1	89.10	Тренога мачты молниеприемной СММ с утяжелителями	76927	76927	Тренога позволяет установить мачту молниеприемную серии СММ на плоской кровле, либо твердых поверхностях. Тренога применяется совместно с утяжелителями. В качестве утяжелителей используются бетонные основания для молниеприемника 16 мм массой 28 кг ( Арт. 58001). Для крепления токоотвода у треноги предусмотрен зажим под пруток диаметром 8-10 мм.	True

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для молниезащиты
Материалы	Сталь, Сталь оцинкованная, Сталь, горячее цинкование, Медь, Латунь
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	BIMLIB_Сталь_Нержавеющая_EZETEK
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Ezetek
Группа модели	Молниеотводы и мачты на утяжелителях
