Парапетная воронка для полимер-битумной изоляции VC-PP 100x100х650

Name: Парапетная воронка для полимер-битумной изоляции VC-PP 100x100х650
Brand: ФАХМАНН РУССЛАНД

Обновлено 9 месяцев назад

Описание

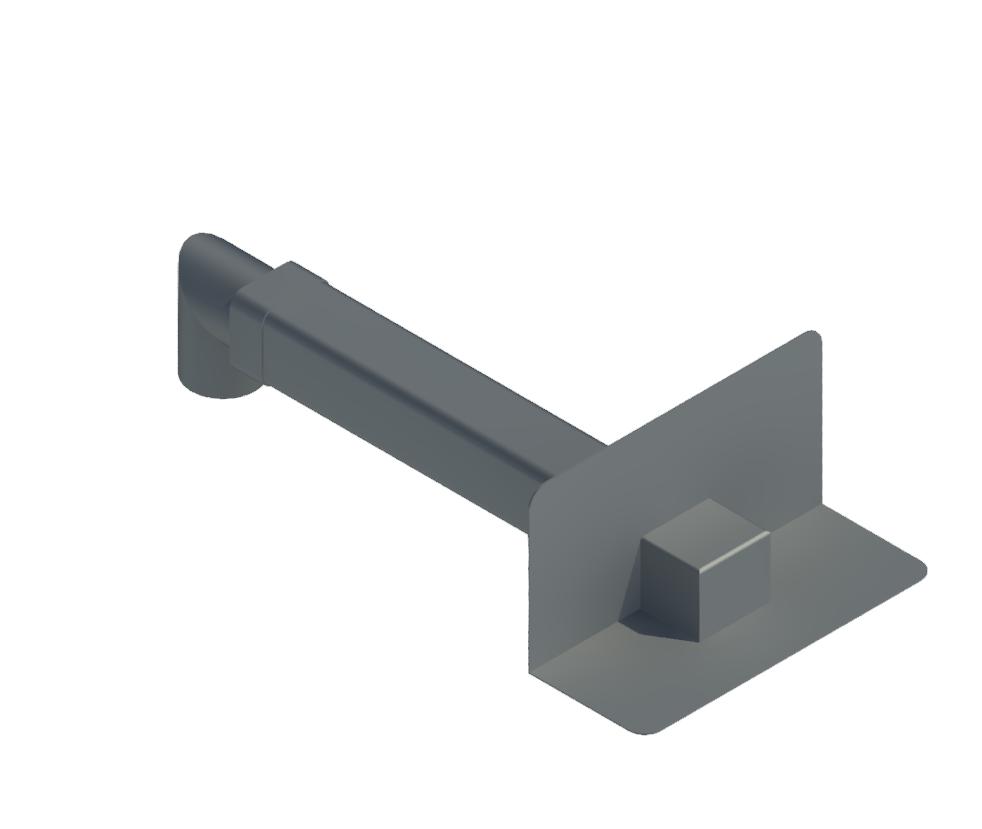

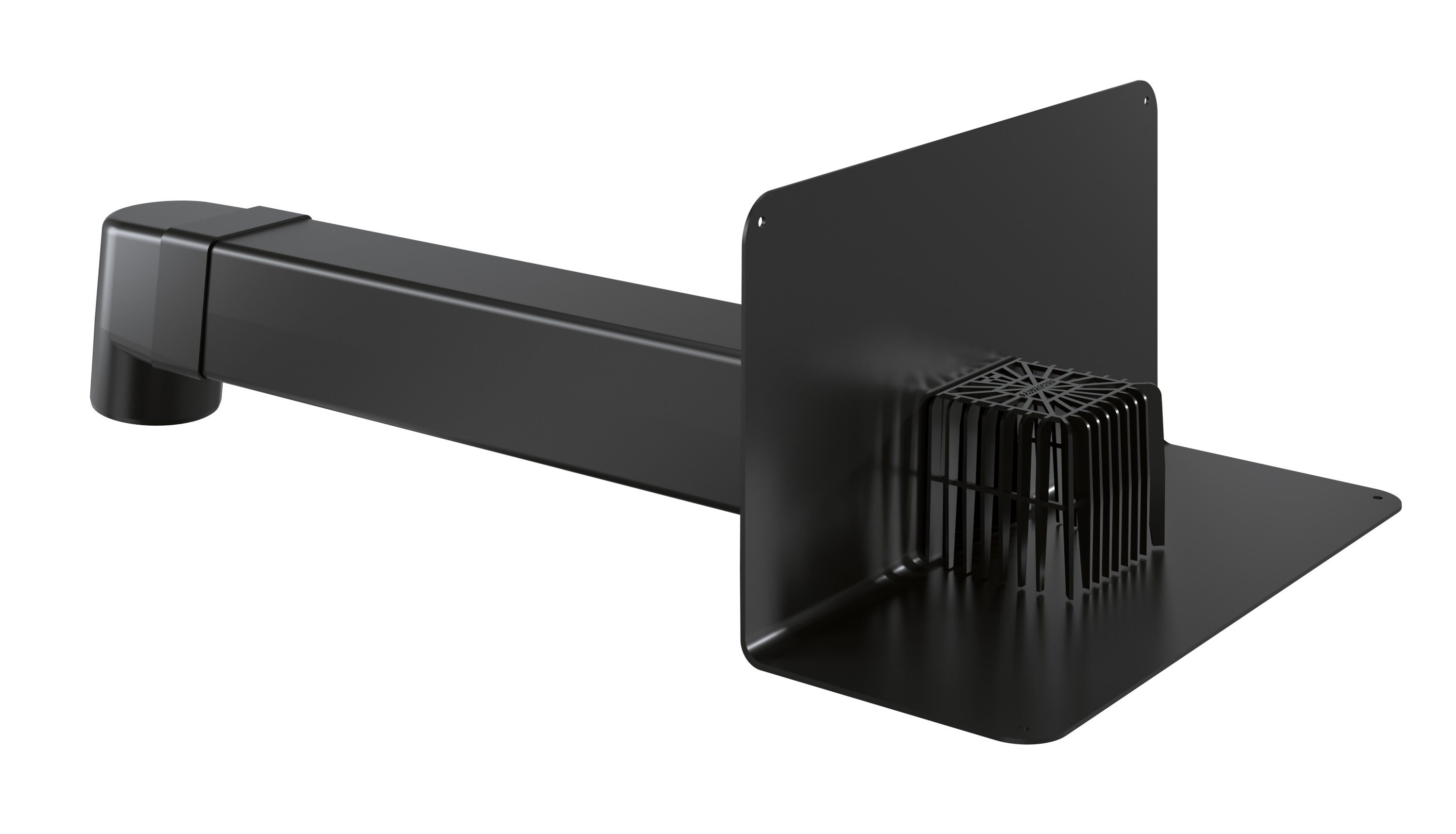

Модель выполнена в виде загружаемого семейства категории "Сантехнические приборы" в двух уровнях детализации. Предусмотрено УГО. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2019. Парапетная воронка для полимер-битумной изоляции VC-PP 100x100 применяется для организации внешнего водостока через балконы и парапеты на пониженных участках кровли. Воронка имеет квадратное сечение отводящей трубы и изготавливается из морозостойкого полипропилена, который обеспечивает высокую надежность и стойкость к воздействиям внешней среды на кровле. Еще одной отличительной особенностью является увеличенный фланец 454x244 мм и увеличенный выпуск 650 мм. Воронка поставляется c угловым отводом, для соединения с водосточными трубами диаметром 100 мм и листвоуловителем, который позволяет предотвратить попадание веток, листьев и прочего мусора в ливневую канализацию.

Файлы для скачивания


rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
rfa	Fachmann_Воронка_Парапетная_VC-PP.rfa	748 KB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Водосточные системы
Материалы	Полипропилен, Полимерная композиция повышенной термостойкости
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	244 mm
Ширина	454 mm
Длина	931 mm
Вес	1330 g
Параметры в файлах моделей
BL Производитель Контакты	Email: sales@fachmann-rus.ru; Тел: 78005110721
Описание	Парапетная воронка для полимер-битумной изоляции VC-PP 100x100 применяется для организации внешнего водостока через балконы и парапеты на пониженных участках кровли. Воронка имеет квадратное сечение отводящей трубы и изготавливается из морозостойкого полипропилена, который обеспечивает высокую надежность и стойкость к воздействиям внешней среды на кровле. Еще одной отличительной особенностью является увеличенный фланец 454x244 мм и увеличенный выпуск 650 мм. Воронка поставляется c угловым отводом, для соединения с водосточными трубами диаметром 100 мм и листвоуловителем, который позволяет предотвратить попадание веток, листьев и прочего мусора в ливневую канализацию.
Подключение к вентиляции	False
Fachmann МаксимальныйРасход	8.0 л/с
URL документации изделия ADSK_URL документации изделия	https://fachmann-rus.ru/catalog/ploskaya-krovlya/vodootvedenie/parapetnye-voronki/
