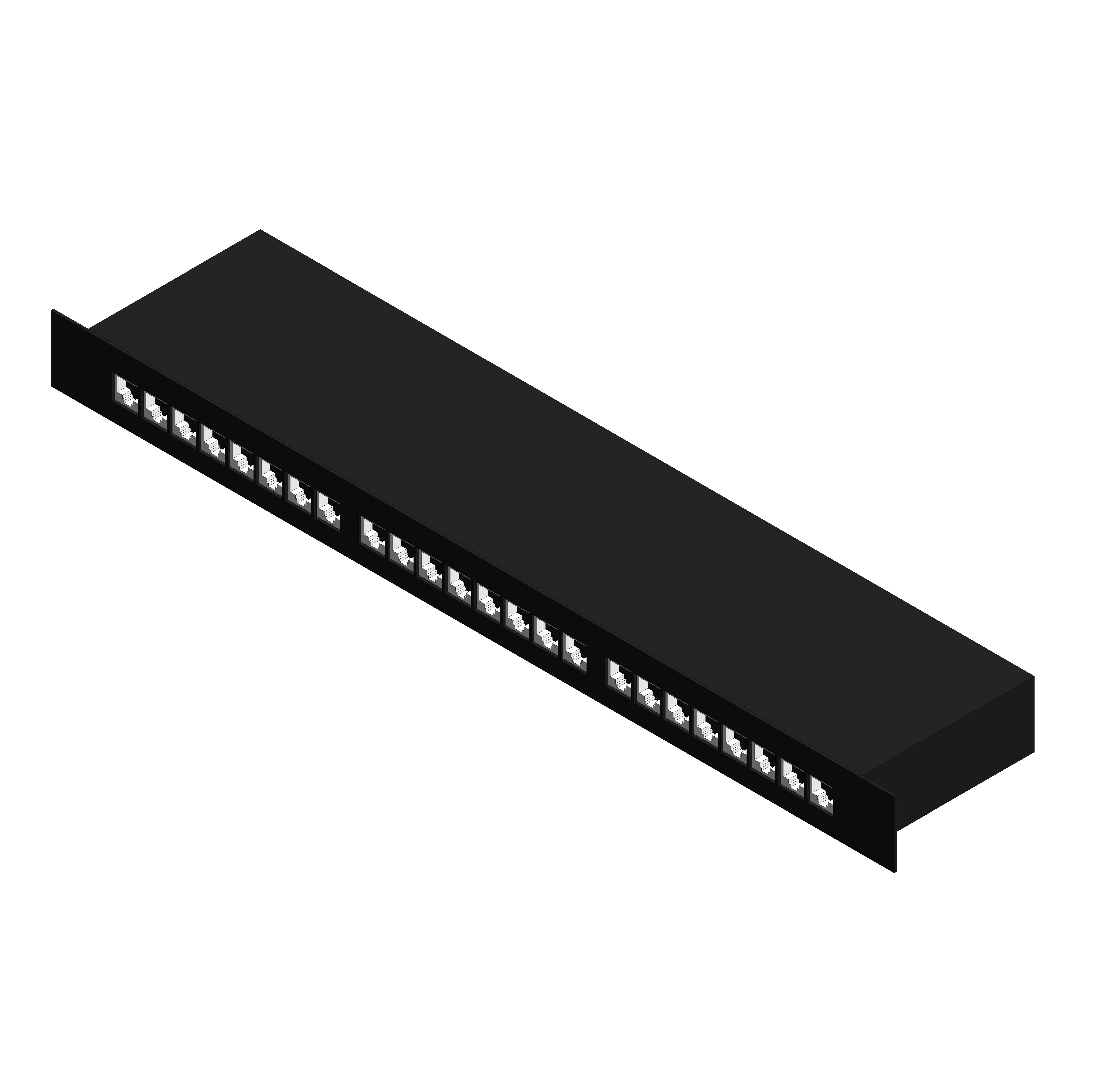

Патч-панель 19",1U,CAT5E, 24 модуля RJ45, неэкранированная

Name: Патч-панель 19",1U,CAT5E, 24 модуля RJ45, неэкранированная
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение_x000D_ • для экранированных и неэкранированных систем;_x000D_ • передача сигналов в структурированных кабельных системах._x000D_ Типы панели_x000D_ • наборные панели на 24 модуля Keystone._x000D_ Совместимость с компонентами_x000D_ • экранированные и неэкранированные pозеточные модули Keystone CAT 6А/6/5E._x000D_ Отличительные особенности_x000D_ • нумерация портов и маркировочные поля;_x000D_ • встроенный организатор для кабелей;_x000D_ • облегченный алюминиевый корпус._x000D_ Температурные диапазоны_x000D_ • хранение: от -40 до +70 °C;_x000D_ • эксплуатация: от -40 до +70 °C;_x000D_ • монтаж: от 0 до +70 °C._x000D_ Упаковка_x000D_ • картонная коробка, 1 шт.

Файлы для скачивания


rvt	kns_vzryvozashchishchennoeoborudovanie_shkafyram_codnetone_dkc.rvt	299.1 MB	Revit 2019
rfa	kns_patchpanel24modulya_dkc.rfa	624 KB	Revit 2019
ifc	kns_patchpanel24modulya_dkc.ifc	1.0 MB	IFC2X3
txt	kns_patchpanel24modulya_dkc.txt	15 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.1 MB	—

Типоразмеры (6)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Экраннированная
CAT5E_экранированная	1.28	Патч-панель 19",1U,CAT5E, 24 модуля RJ45, экранированная	RN5PPF24	Патч-панель 19",1U,CAT5E, 24 модуля RJ45, экранированная	True
CAT5E_неэкранированная	0.9	Патч-панель 19",1U,CAT5E, 24 модуля RJ45, неэкранированная	RN5PPU24	Патч-панель 19",1U,CAT5E, 24 модуля RJ45, неэкранированная	False
CAT6A_экранированная	1.16	Патч-панель 19",1U,CAT6A, 24 порта RJ45, экранированная	RN6APPF241BK	Патч-панель 19",1U,CAT6A, 24 порта RJ45, экранированная	True
CAT6A_неэкранированная	0.9	Патч-панель 19",1U,CAT6А, 24 модуля RJ45, неэкранированная	RN6APPU24	Патч-панель 19",1U,CAT6А, 24 модуля RJ45, неэкранированная	False
CAT6_неэкранированная	0.9	Патч-панель 19",1U,CAT6, 24 модуля RJ45, неэкранированная	RN6PPU24	Патч-панель 19",1U,CAT6, 24 модуля RJ45, неэкранированная	False

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	DKC_Сталь_Черный
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Тип соединителя	RJ45 8(8)
Изготовитель	DKC
