Звукоизоляционная перегородка ТАМАК серии ПКВ 1.75.2.20 на металлическом каркасе 75 мм с обшивкой из ЦСП 10/12 мм и ГКЛ 12,5 мм, общей толщиной 120/124 мм
Обновлено 2 дня назадОписание
Версия Revit 2019. Представленное семейство моделей разработано на основании альбома технических решений компании АО “ТАМАК”, которые могут быть скопированы и адаптированы для применения в проектах. В каталоге разработаны ведомости для автоматизированного подсчета материалов, перегородок. Во всех материалах занесены технические параметры. При разработке применялся ФОП ADSK 2021.

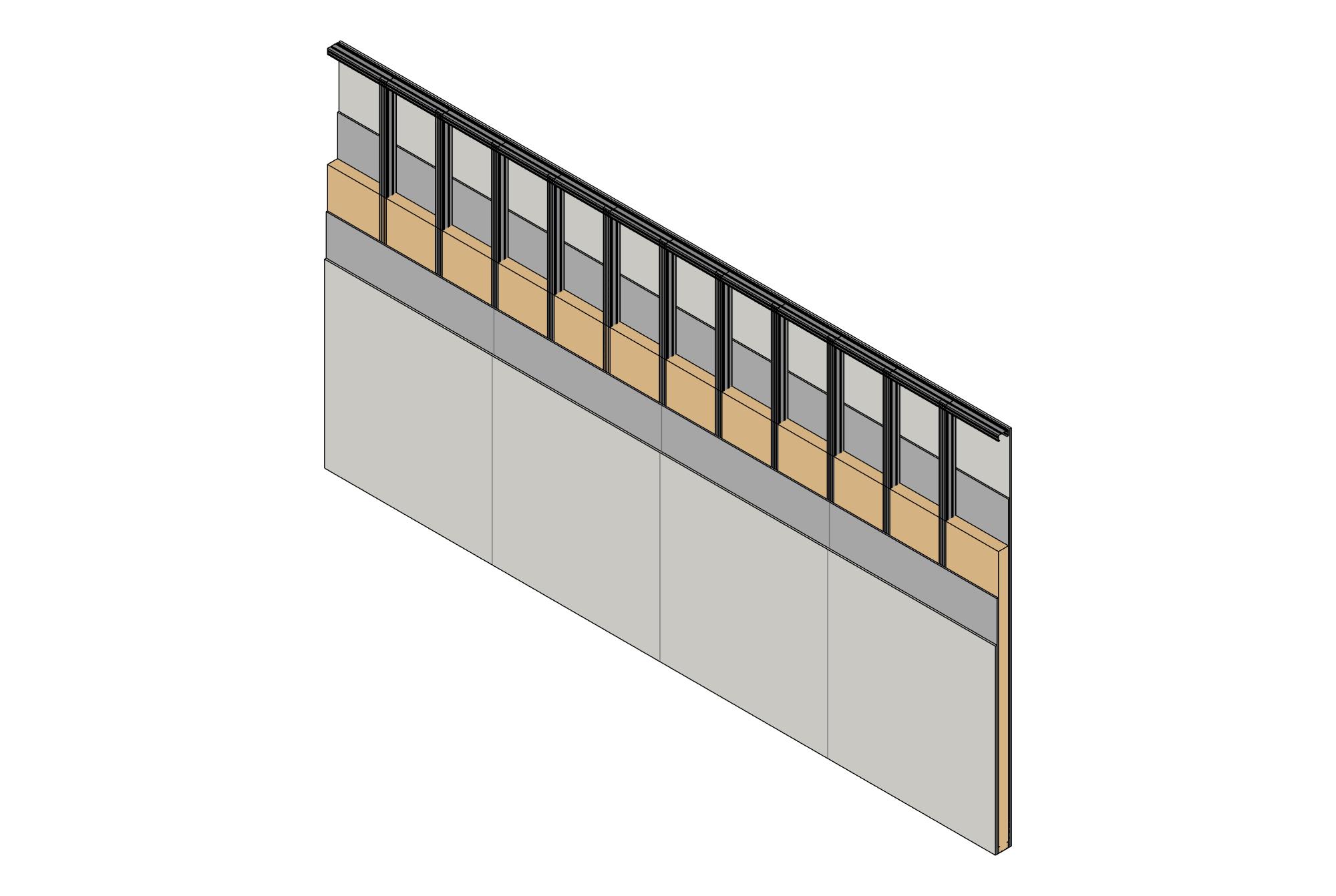

Цементно-стружечные панели (ЦСП) — это строительный материал, который представляет собой плиты, изготовленные путем прессования смеси, состоящей из портландцемента, древесной стружки, минеральных веществ и воды. Звукоизоляционная каркасная перегородка предназначена для применения внутри жилых и общественных зданий при реализации планировочных решений. Позволяет добиться значительного снижения уровня бытового шума. Перегородка выполняется из листовой обшивки в два слоя с каждой стороны: цементно-стружечной плиты (ЦСП) и гипсокартонного листа (ГКЛ), монтируемых на одинарный каркас из металлических профилей шириной 75 мм. с заполнением волокнистым звукопоглощающим материалом толщиной 75 мм. Первый и второй слой обшивки накладываются друг на друга со смещением стыков. Примыкание каркасно-общивной звукоизоляционной перегородки к смежным ограждающим конструкциям следует выполнять с использованием демпферной ленты, толщиной 5 - 8 мм.Швы, образованные на стыках листовых материалов, обрабатываются по технологии Кнауф с помощью армирующей ленты и шпаклёвки.
Файлы для скачивания
| zip | TM_Отчеты и сертификаты соответствия ТАМАК.zip | 16.4 MB | — | |
| ТМ_Инструкция по работе с моделями ТАМАК.pdf | 1.9 MB | — | ||
| adsklib | ТМ_Библиотека материалов ТАМАК.adsklib | 474 KB | — | |
| rvt | TM_Стены_ЗвукоизоляционныеПерегородки_ТАМАК_Каркас-50-75-100_ЦСП-ГКЛ-ГСП.rvt | 35.4 MB | — |
Технические характеристики
| Общее | |
| Категория | Архитектурные объекты |
| Тип | Стены |
| Материалы | Минеральная вата, Гипс, Цементно-стружечная плита (ЦСП), ГКЛ, Сталь оцинкованная, Вспененный полиэтилен |
