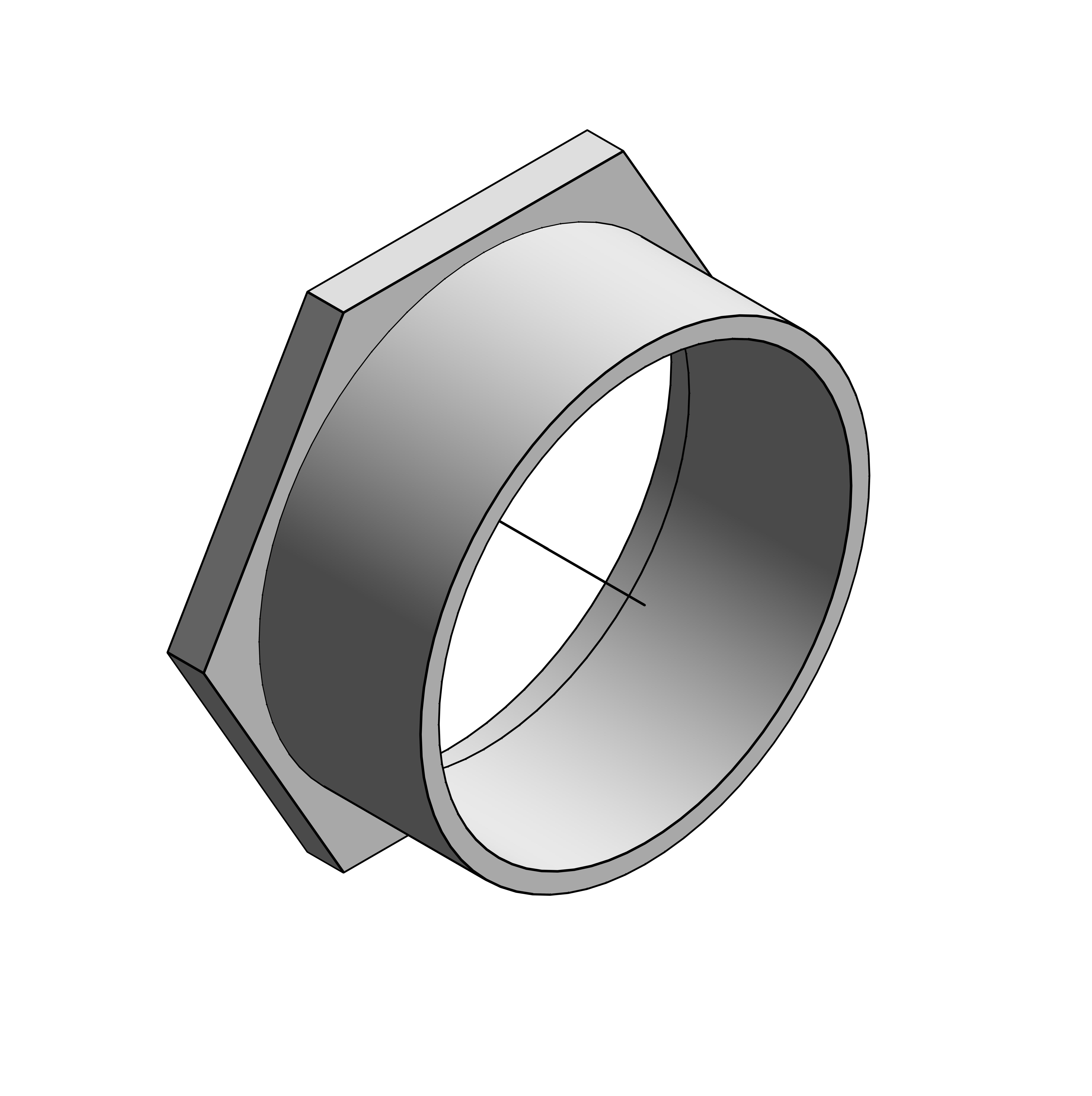

Переходник наружная резьба-внутренняя резьба

Name: Переходник наружная резьба-внутренняя резьба
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• переход на различные типоразмеры метрической резьбы. Характеристики:
• материал – никелированная латунь;
• переход на метрическую резьбу необходимого размера;
• метрическая резьба – ISO Metric EN 60423;
• 2 различных типа переходников. Отличительные особенности:
• высокая химическая стойкость материала для жестких условий эксплуатации.

Файлы для скачивания


rfa	kns_perehodniknarujnayarezba-vnutrennyayarezba_dkc.rfa	572 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_perehodniknarujnayarezba-vnutrennyayarezba_dkc.ifc	120 KB	IFC2X3
txt	kns_perehodniknarujnayarezba-vnutrennyayarezba_dkc.txt	54 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (27)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	ТипДетали
Переходник 1" (наружн. резьба)/ M20x1,5 (внутр. резьба),GAS-MET	0.1	Переходник 1" (наружн. резьба)/ M20x1,5 (внутр. резьба),GAS-MET	6019-0120	Переходник 1" (наружн. резьба)/ M20x1,5 (внутр. резьба),GAS-MET	1
Переходник 1" (наружн. резьба)/ M25x1,5 (внутр. резьба),GAS-MET	0.054	Переходник 1" (наружн. резьба)/ M25x1,5 (внутр. резьба),GAS-MET	6019-0125	Переходник 1" (наружн. резьба)/ M25x1,5 (внутр. резьба),GAS-MET	1
Переходник 1" (наружн. резьба)/ M32x1,5 (внутр. резьба),GAS-MET	0.04	Переходник 1" (наружн. резьба)/ M32x1,5 (внутр. резьба),GAS-MET	6019-0132	Переходник 1" (наружн. резьба)/ M32x1,5 (внутр. резьба),GAS-MET	1
Переходник 1" 1/2 (наружн. резьба)/ M40x1,5 (внутр. резьба), GAS-MET	0.098	Переходник 1" 1/2 (наружн. резьба)/ M40x1,5 (внутр. резьба), GAS-MET	6019-11240	Переходник 1" 1/2 (наружн. резьба)/ M40x1,5 (внутр. резьба), GAS-MET	1
Переходник 1" 1/4 (наружн. резьба)/ M32x1,5 (внутр. резьба), GAS-MET	0.08	Переходник 1" 1/4 (наружн. резьба)/ M32x1,5 (внутр. резьба), GAS-MET	6019-11432	Переходник 1" 1/4 (наружн. резьба)/ M32x1,5 (внутр. резьба), GAS-MET	2

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Марка ADSK Марка	ТУ 4833-041-47022248-2016
Материал ADSK Материал	DKC_Латунь_Никелированная_Светло-серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
ETIM Article Class	EC000938
