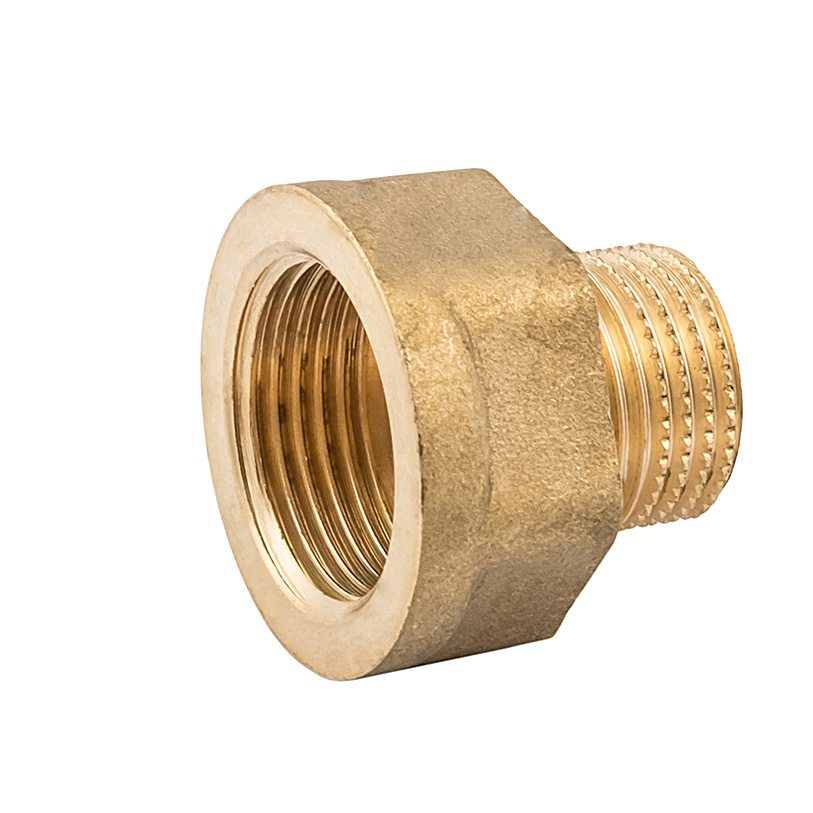

Переходник НВ, 1/2’’ х 3/4’’

Name: Переходник НВ, 1/2’’ х 3/4’’
Brand: ELSEN

Обновлено в 2019 году

Описание

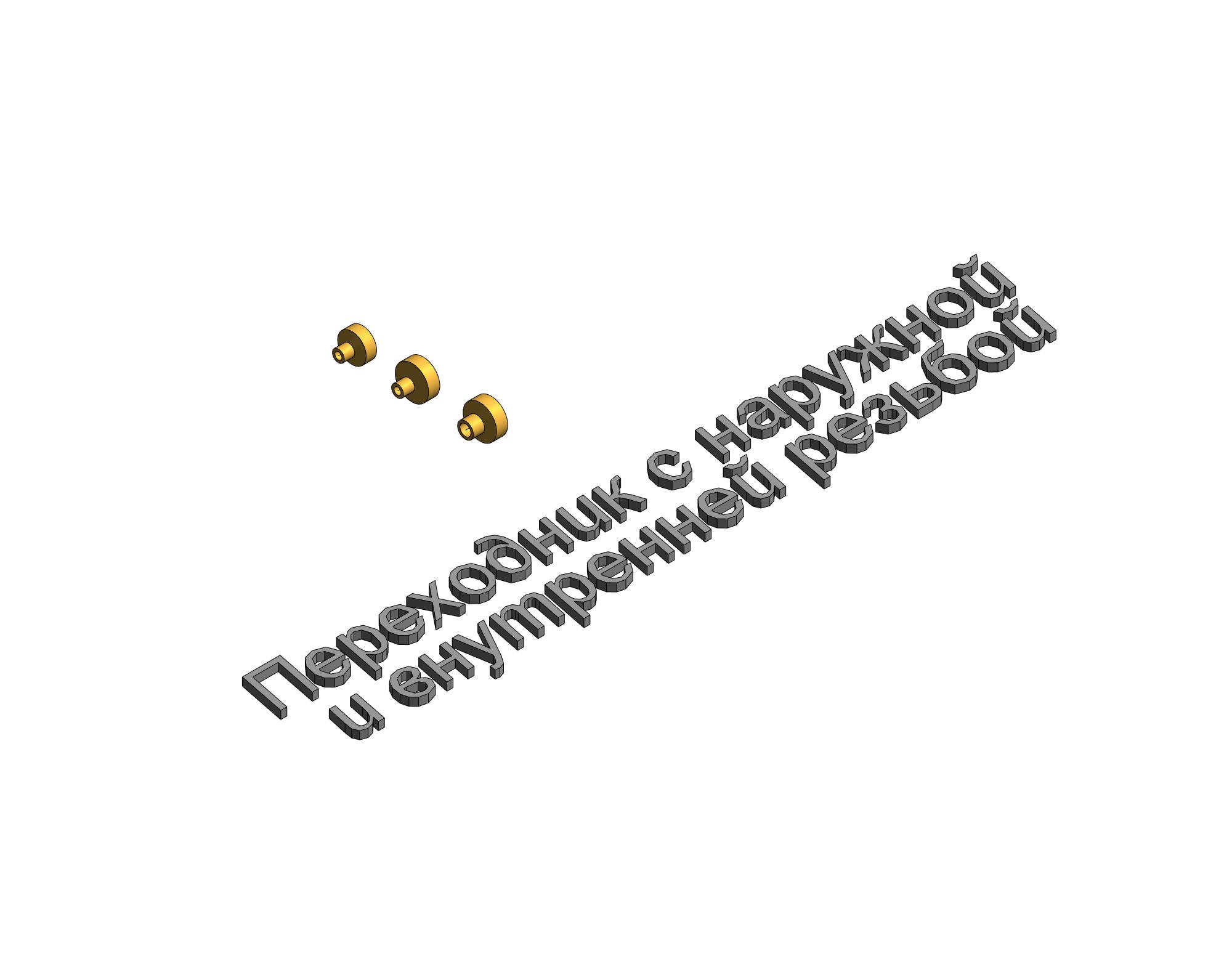

Версия Revit 2017. Представленное загружаемое семейство переходника, разработанное на основании каталога ELSEN, содержит в себе основные характеристики. Так же разработана спецификация по ГОСТ, вычисляющая кол-во изделий, используемых в проекте. Переходник применяется в проектировании жилых зданий, гостиниц, административных зданиях, офисах, больницах и санаториях, учебных заведениях, детских дошкольных учреждениях и других.

Файлы для скачивания


rfa	r2017_v1_elsen_ebf20_perehodniknv.rfa	352 KB	Revit 2017
rvt	r2017_v1_elsen_truby_krany_radiatory.rvt	73.1 MB	Revit 2017
ifc	r2017_v1_elsen_ebf20.ifc	195 KB	IFC2X3
dwg	perehodniknv1-2h3-4.dwg	59.3 MB	AutoCAD 2010
pdf	elsen_instruktsiya_po_rabote_s_modelyami.pdf	3.4 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Соединения труб
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	30 mm
Длина	36 mm
Параметры в файлах моделей
TypeName	EBF
URL документации изделия ADSK_URL документации изделия	https://elsen.ru/technical-document
URL страницы изделия ADSK_URL страницы изделия	https://elsen.ru/catalog
Версия Revit ADSK_Версия Revit	2017
Группирование ADSK Группирование	Переходник
