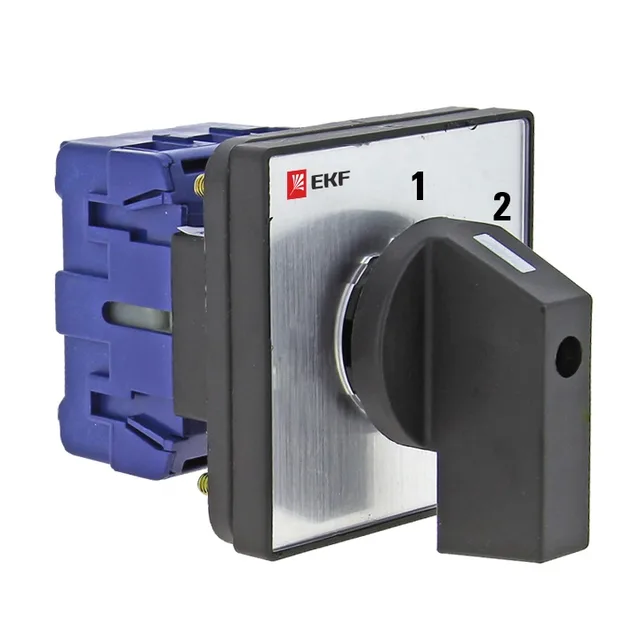

Переключатель кулачковый ПК-1-52 25А 2P "1-2" EKF PROxima

Name: Переключатель кулачковый ПК-1-52 25А 2P "1-2" EKF PROxima
Brand: Электрорешения

Обновлено в 2020 году

Описание

Кулачковые переключатели ПК EKF PROxima представляют собой механические коммутационные аппараты. Рассчитаны на применение в цепях переменного тока номинальным напряжением до 400 В и частотой 50/60 Гц. Благодаря повышенному содержанию серебра в контактах достигается их пониженное переходное сопротивление и повышенная устойчивость к воздействию внешней среды. Выпускается несколько исполнений кулачковых переключателей:• ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов;• ПК-2 – трехфазный кулачковый переключатель с усовершенствованной контактной группой (выключатель нагрузки);• ПК-3 – трехфазный кулачковый переключатель в защитном боксе IP 54 (выключатель нагрузки).Переключатели ПК-1 и ПК-2 выпускаются с передним креплением. Устанавливаются на переднюю панель щитового оборудования, пульт управления и т. п. Переключатели ПК-3 с задним креплением устанавливаются на монтажную панель.

Файлы для скачивания


rfa	pereklyuchatelikulachkovyeseriipkekfproxima.rfa	576 KB	Revit 2018

Типоразмеры (48)

Наименование	Артикул	Исполнение	Количество полюсов	Комментарии к типоразмеру	Масса единицы, кг	Номинальный ток, А	Обозначение	Степень защиты	Стоимость	Схема коммутации	Схема подключения
ПК-1-11 10А 1P «0-1» EKF PROxima	pk-1-11-10	ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов	1P	Переключатель кулачковый ПК-1-11 10А 1P "0-1" EKF PROxima	0.10	10	ПК-1-11 10А 1P «0-1» EKF PROxima	со стороны передней панели - IP20; со стороны контактов - IP00	314.57	11	Двухпозиционный переключатель
ПК-1-11 25А 1P «0-1» EKF PROxima	pk-1-11-25	ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов	1P	Переключатель кулачковый ПК-1-11 25А 1P "0-1" EKF PROxima	0.10	25	ПК-1-11 25А 1P «0-1» EKF PROxima	со стороны передней панели - IP20; со стороны контактов - IP00	359.19	11	Двухпозиционный переключатель
ПК-1-12 10А 2P «0-1» EKF PROxima	pk-1-12-10	ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов	2P	Переключатель кулачковый ПК-1-12 10А 2P "0-1" EKF PROxima	0.10	10	ПК-1-12 10А 2P «0-1» EKF PROxima	со стороны передней панели - IP20; со стороны контактов - IP00	500.63	12	Двухпозиционный переключатель
ПК-1-12 25А 2P «0-1» EKF PROxima	pk-1-12-25	ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов	2P	Переключатель кулачковый ПК-1-12 25А 2P "0-1" EKF PROxima	0.10	25	ПК-1-12 25А 2P «0-1» EKF PROxima	со стороны передней панели - IP20; со стороны контактов - IP00	569.25	12	Двухпозиционный переключатель
ПК-1-13 10А 3P «0-1» EKF PROxima	pk-1-13-10	ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов	3P	Переключатель кулачковый ПК-1-13 10А 3P "0-1" EKF PROxima	0.12	10	ПК-1-13 10А 3P «0-1» EKF PROxima	со стороны передней панели - IP20; со стороны контактов - IP00	390.55	13	Двухпозиционный переключатель

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Cиловое оборудование распределения энергии
Материалы	Пластик, Сталь
Сайт производителя	Перейти
Общие характеристики
Изготовитель	EKF
Механическая износостойкость, кол-во циклов	100000
Нейтральная шина	False
Номинальное рабочее напряжение Ue, В	400
Описание	Переключатель кулачковый серии ПК EKF PROxima
