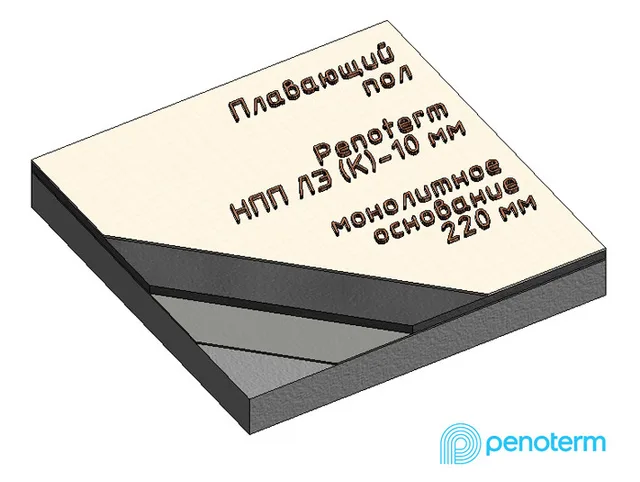

Плита с плавающим полом, монолит 220, Нпп ЛЭ(К) 10 мм, стяжка 50 мм, плитка 13

Name: Плита с плавающим полом, монолит 220, Нпп ЛЭ(К) 10 мм, стяжка 50 мм, плитка 13
Brand: Penoterm

Обновлено в 2019 году

Описание

Версия Revit 2016. Представленное системное семейство перекрытия разработано на основании альбома технических решений Penoterm. Представленные в пироге пола материалы (кроме Penoterm) заведены условно и могут быть откорректированы под нужды проекта. Технические характеристики теплоизоляционного материала Penoterm заполнены в пользовательских параметрах материала без применения физических и термальных вкладок Revit. Представлены параметры Нагрузка, Относительное сжатие, Динамический модуль упругости, Индекс улучшения изоляции ударного шума, Коэффициент теплопроводности. Добавлены параметры по размерам выпускаемых рулонов материала, Толщина, Ширина, Длина, а также количество квадратных метров в рулоне – Норма расхода. Пирог пола применим в проектировании жилых зданий, гостиниц, административных зданиях, офисах, больницах и санаториях, учебных заведениях, детских дошкольных учреждениях. На чертежных видах файла представлены основные узлы с применением материалов Penoterm, которые могут быть скопированы и адаптированы для применения в проектах.

Файлы для скачивания


rvt	r2016_penoterm_plavaushiy-pol.rvt	18.5 MB	Revit 2016
ifc	plavaushiy-pol_monolit220_penoterm-npp-lek10_csp50_plitka13.ifc	42 KB	IFC2X3
pdf	penoterm-instruktsiya_po_rabote_s_modelyami.pdf	2.5 MB	—
adsklib	penoterm.adsklib	4 KB	—
sat	r2016_penoterm_plavaushiy-pol.sat	11 KB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Полы
Материалы	Бетон, Изоляция, Керамика, Полипропилен
Размеры
Высота	10 mm
Ширина	1300 mm
Длина	30000 mm
Параметры в файлах моделей
Material	Бетон - Монолитный
Material	Penoterm_НПП ЛЭ (К), 10 мм - Виброшумоизоляция
Material	Стяжка (армированная) из цементно-песчаного раствора
Material	Керамическая плитка на клею
Manufacturer	Penoterm
