Каталог плоских крыш и стилобатов. Revit

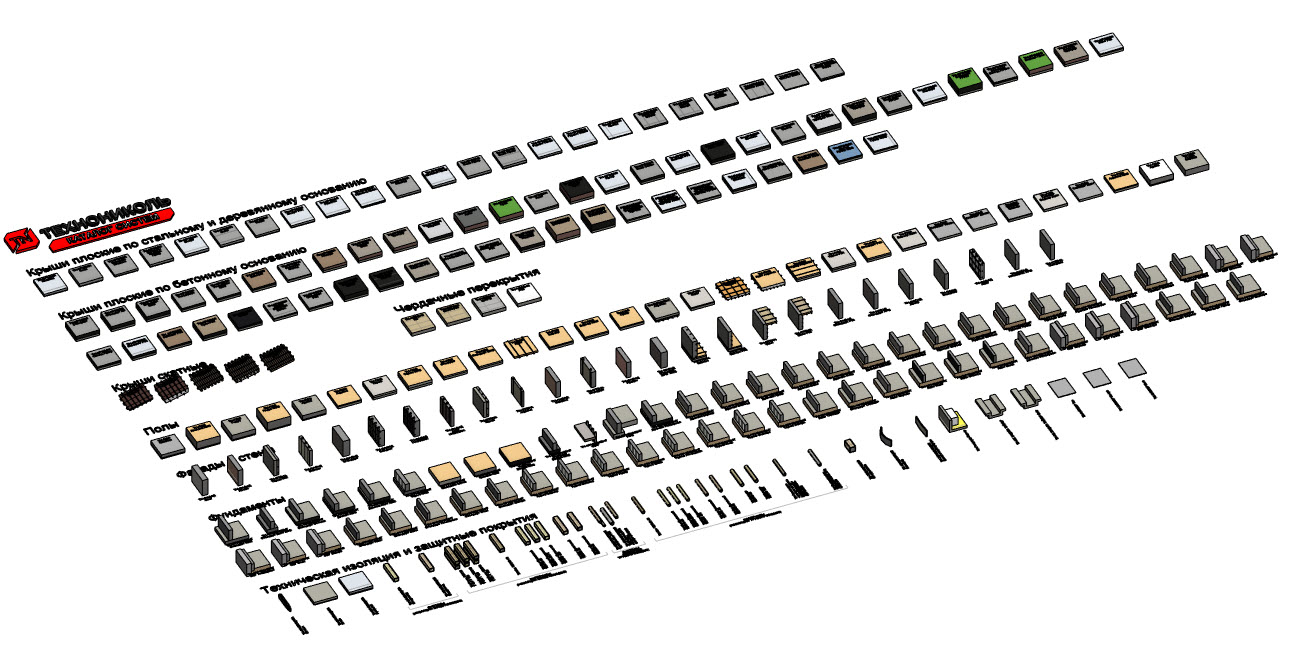

Представленный файл каталога содержит строительные системы ТЕХНОНИКОЛЬ и включается в себя следующие категории семейств:

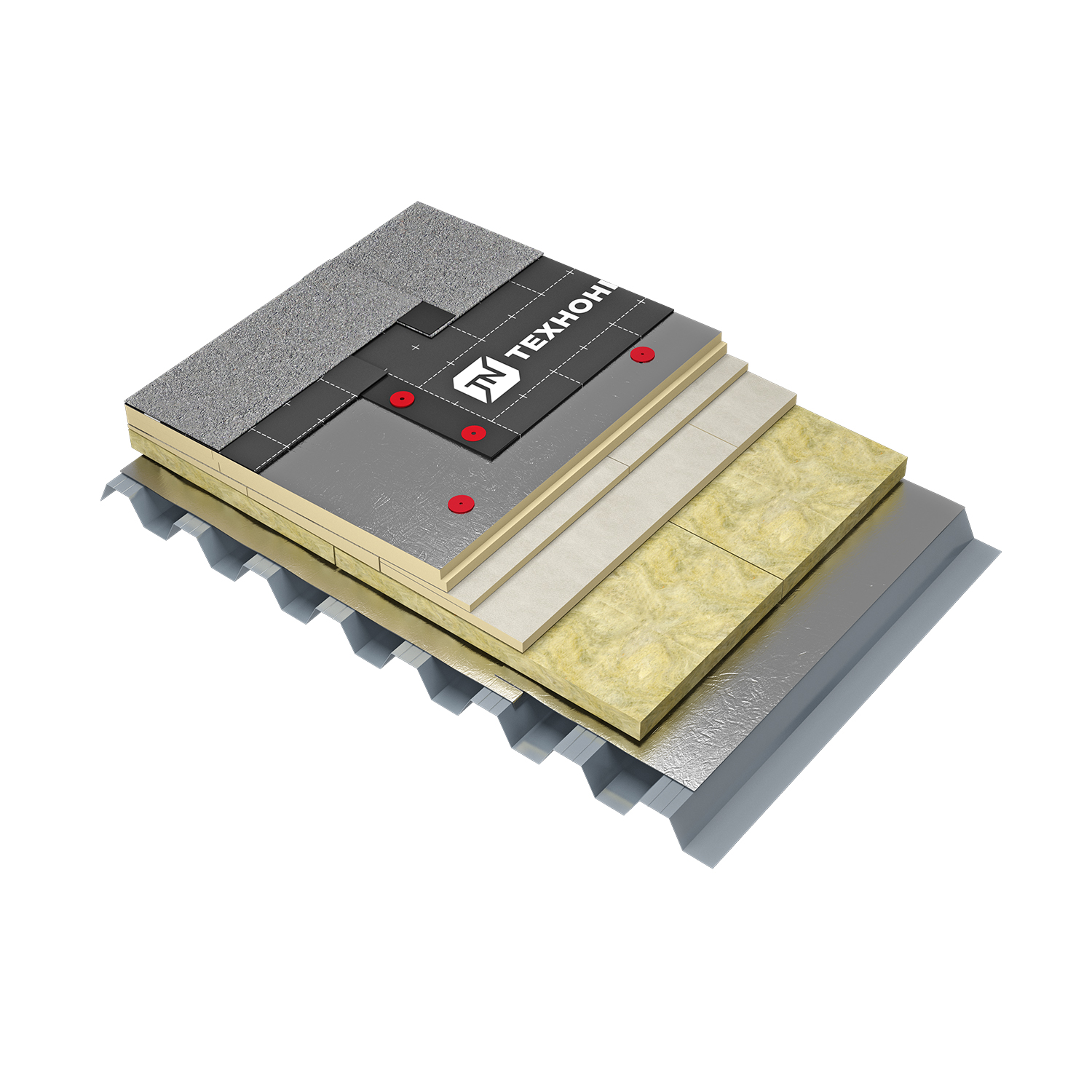

1) Крыши плоские по стальному и деревянному основанию;
2) Крыши плоские по бетонному основанию;
3) Стилобаты;
4) Крыши скатные;
5) Чердачные перекрытия;
6) Полы;
7) Полы по грунту;
8) Фасады и стены;
9) Фундаменты;
10) Техническая изоляция, огнезащита и защитные покрытия.
Каталог разработан в 19-25 версиях Autodesk Revit. Файл имеет расширение *.rvt.

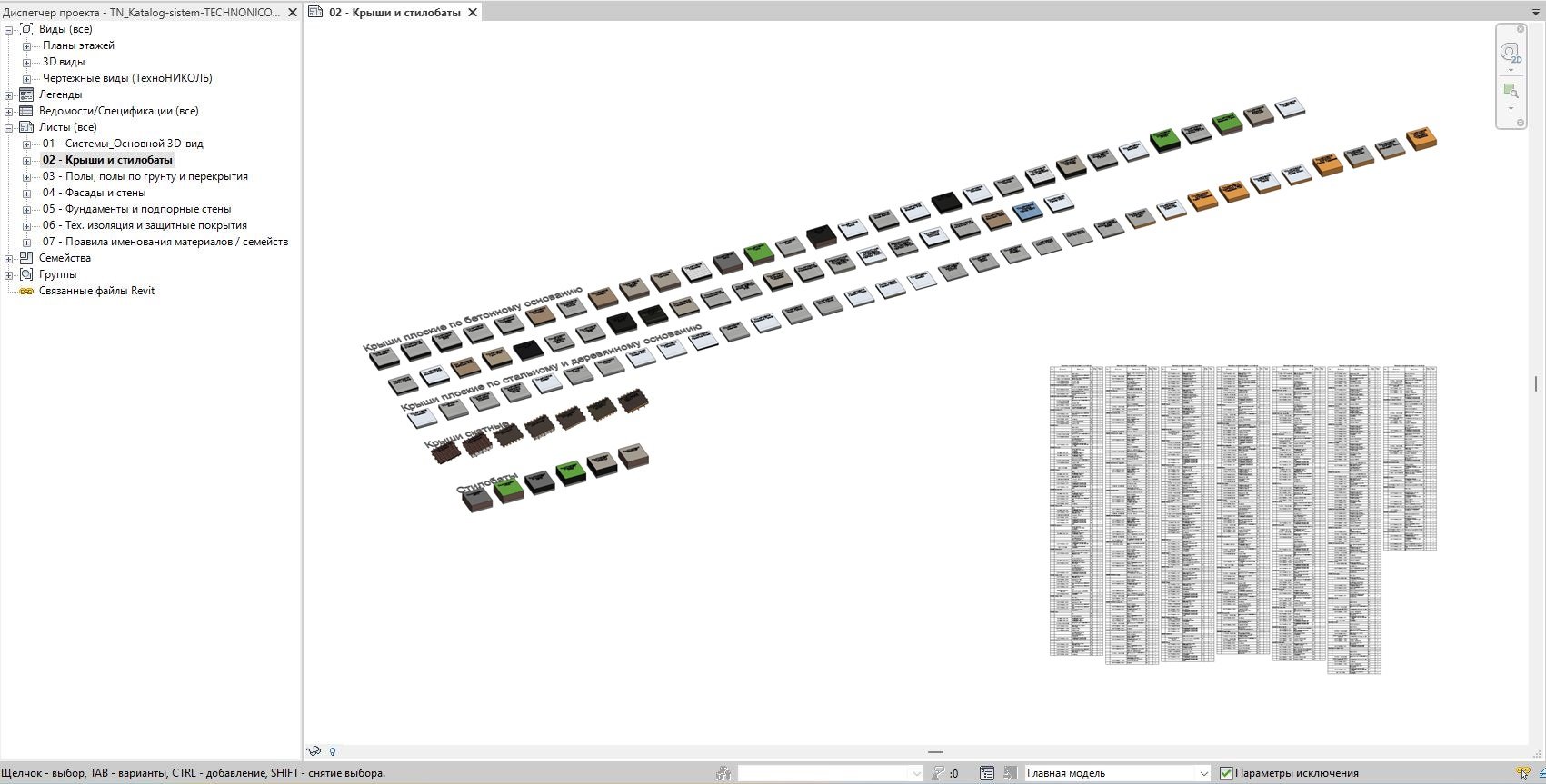

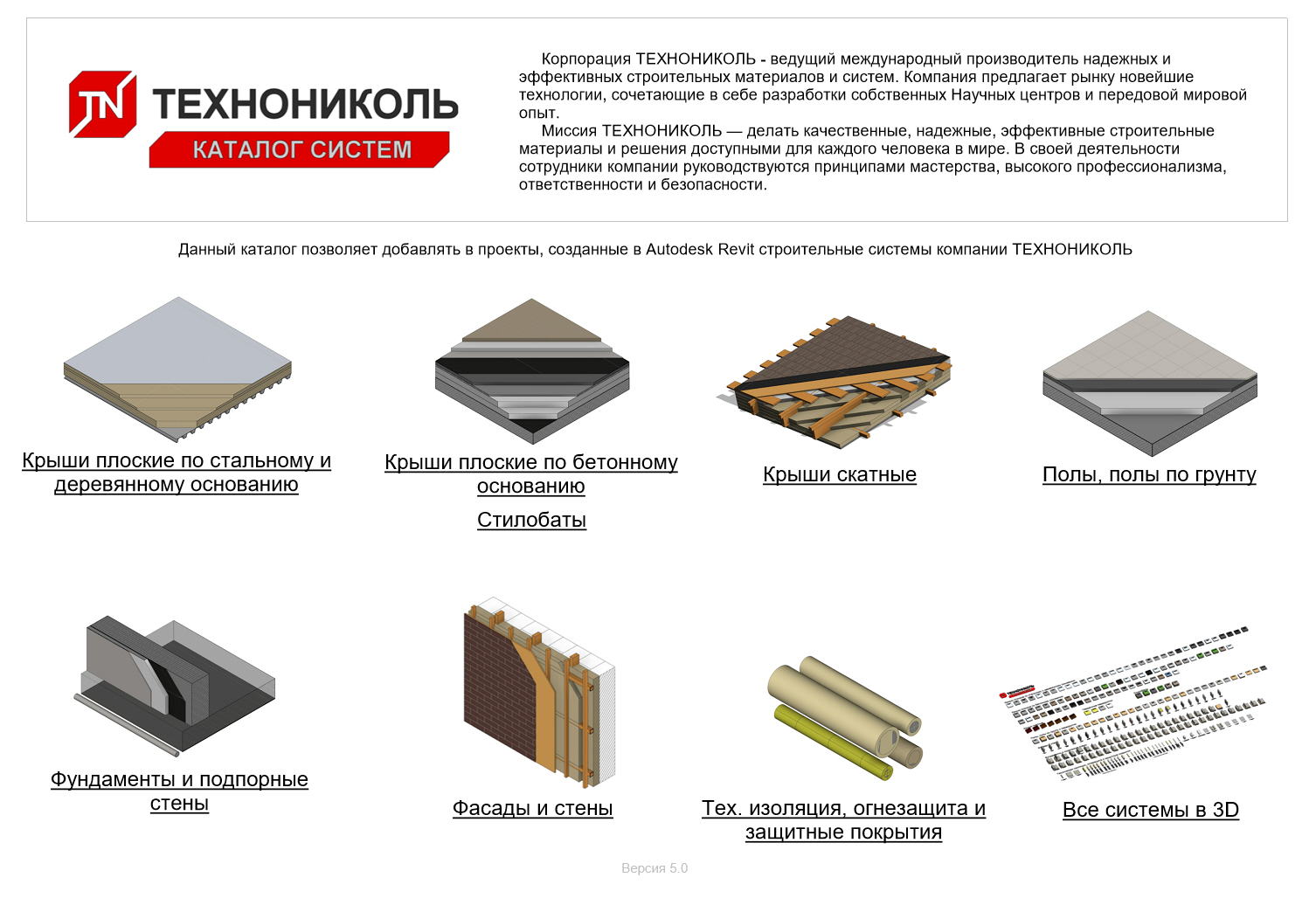

При открытии файла, пользователя встречает «ТН_Стартовое окно», в котором имеются ссылки на виды, с продукцией, которая разбита по разделам.

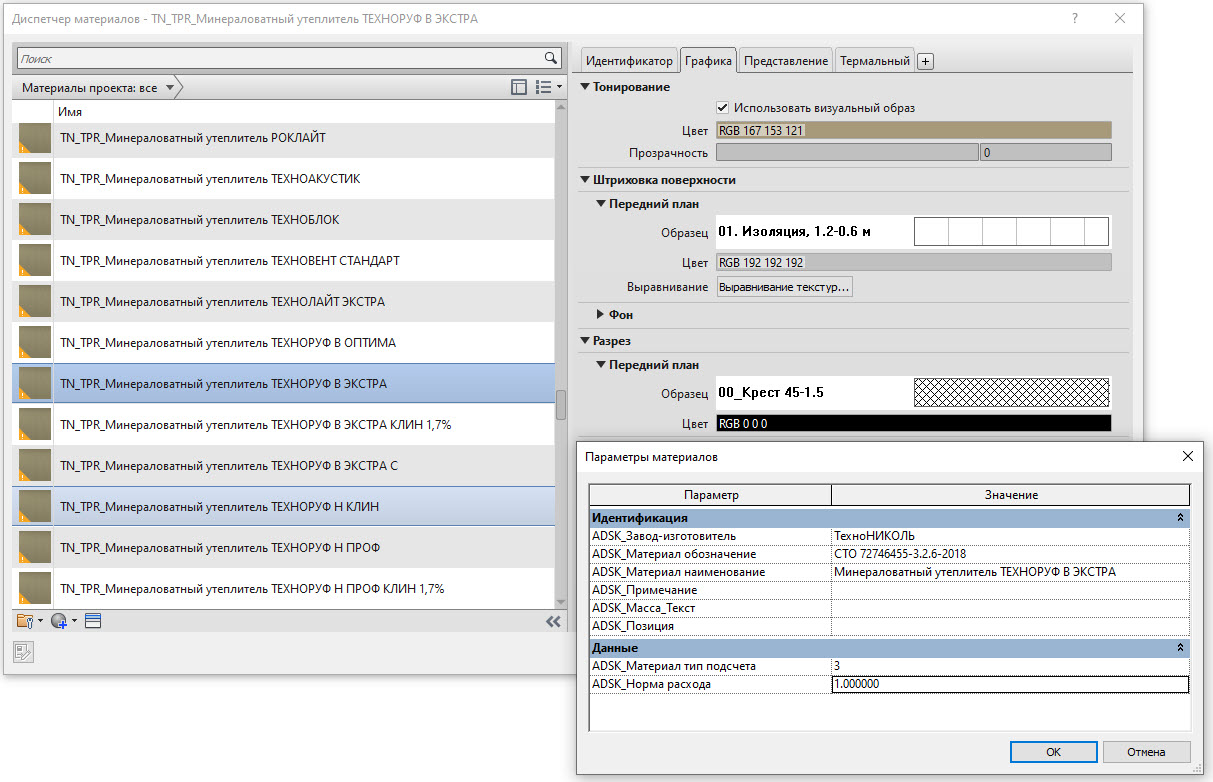

Все наименования материалов имеют префикс «TN», для группировки в списке материалов проекта, в котором будут размещены. Далее следует шифр категории (класса) материала.
Информация по шифру категории представлена в каталоге, на листе «04_Правила именования материалов/ семейств»
В материалах занесены и заполнены все необходимые значения параметров.

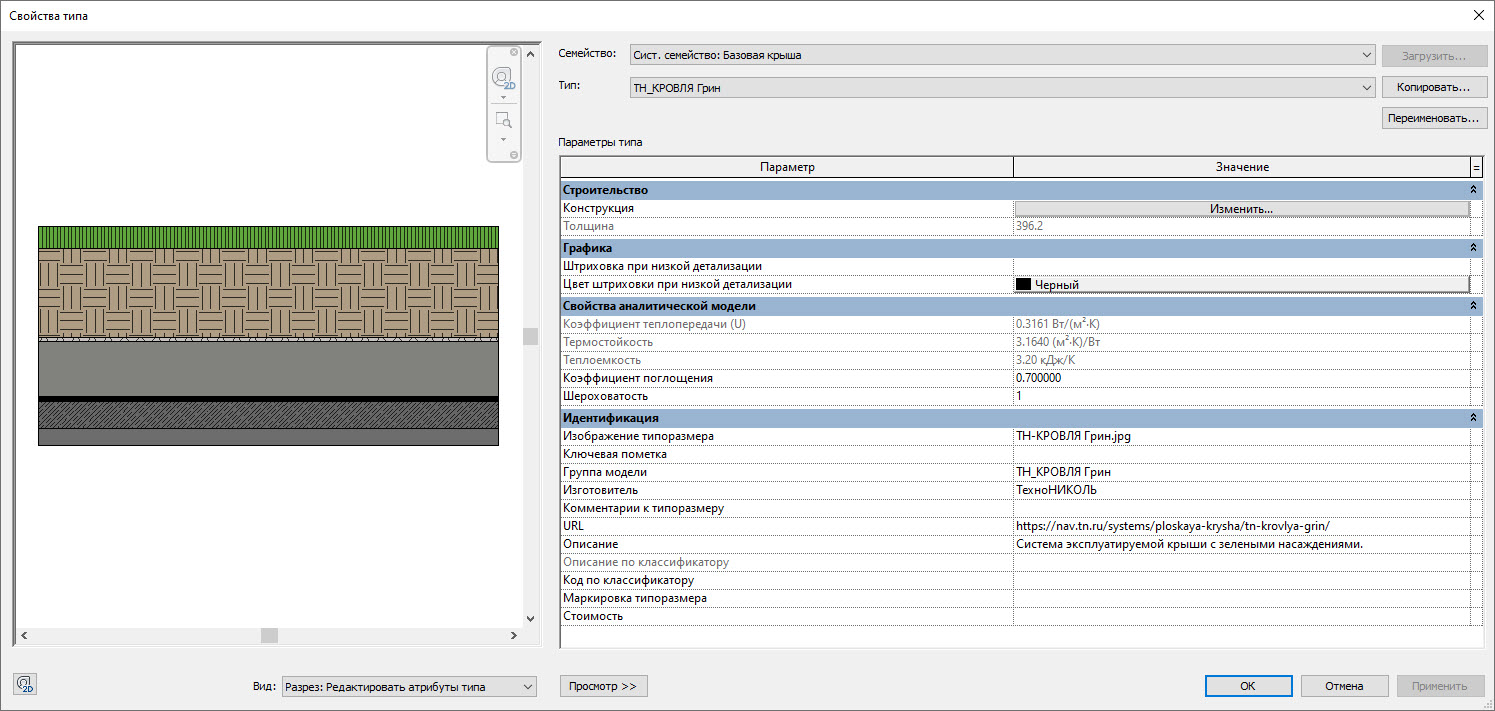

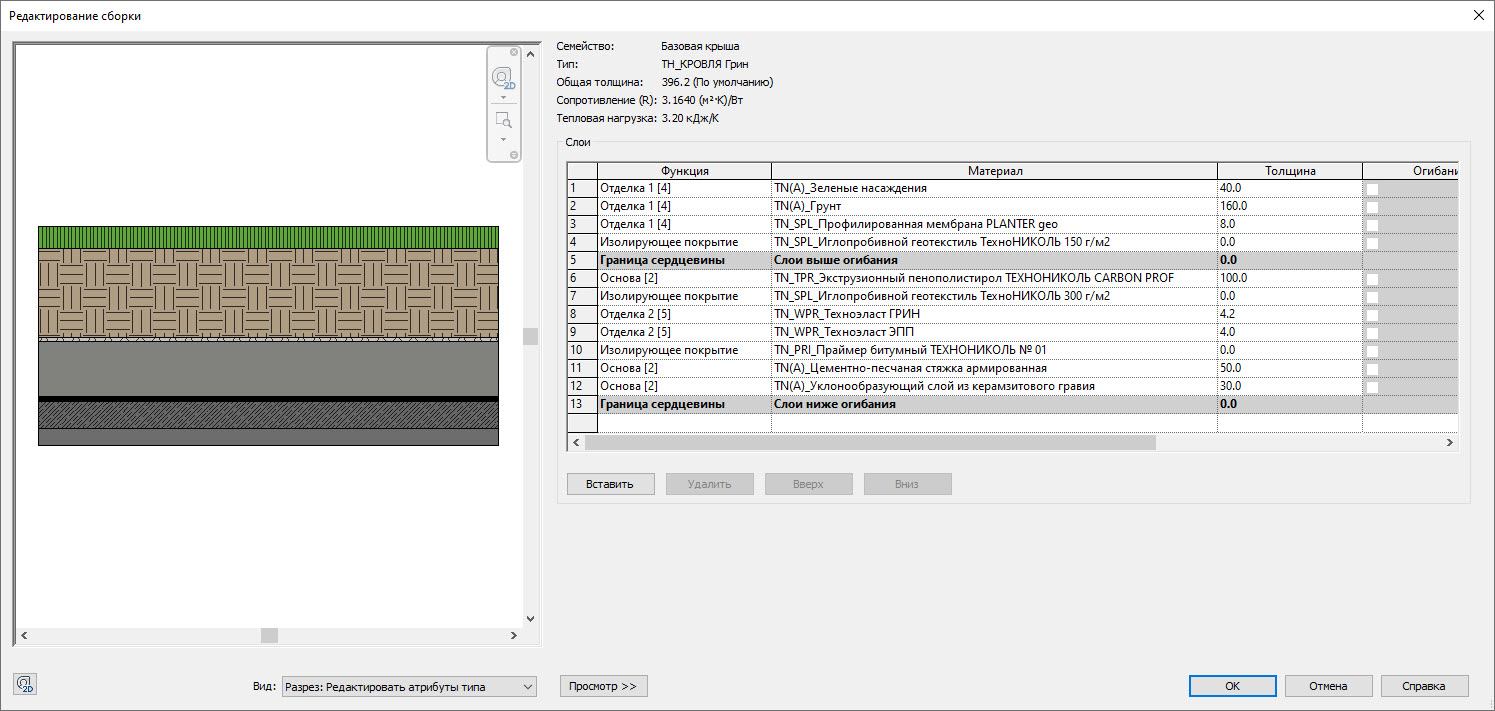

Все системы наделены соответствующими параметрами, а также в них назначены необходимые материалы. Материалы пользователь может заменять на подходящие/аналоги из библиотеки материалов.
Для подсчета количества систем/материалов разработаны спецификации по ГОСТ Форма 1 и Форма 7 (подсчет на основе параметров ADSK).
Примечания:
1) Текстуры ТЕХНОНИКОЛЬ вынесены в отдельный архив для скачивания;
2) Минеральная плита на разрезе показана диагональной сеткой, т.к. для разреза задать извилистую линию теплоизоляции нельзя;
3) В семействах каталога используются как стандартные параметры, так и параметры по шаблону ADSK;
4) В системах использованы условные материалы, которые пользователь в случае необходимости должен будет заменить на свои (бетон, профлист, основа стены, отделка полов и пр.);
5) Фундаменты упрощены, некоторые элементы построены, но их применимость зависит от уровня детализации модели;
6) В каталоге разработана техническая изоляция категориями модели «материалы изоляции воздуховодов», «материалы изоляции трубопроводов». Подсчет производится по системным семействам, а не по назначенному материалу. Поэтому копировать необходимо сами преднастроенные типы изоляции из шаблона.
