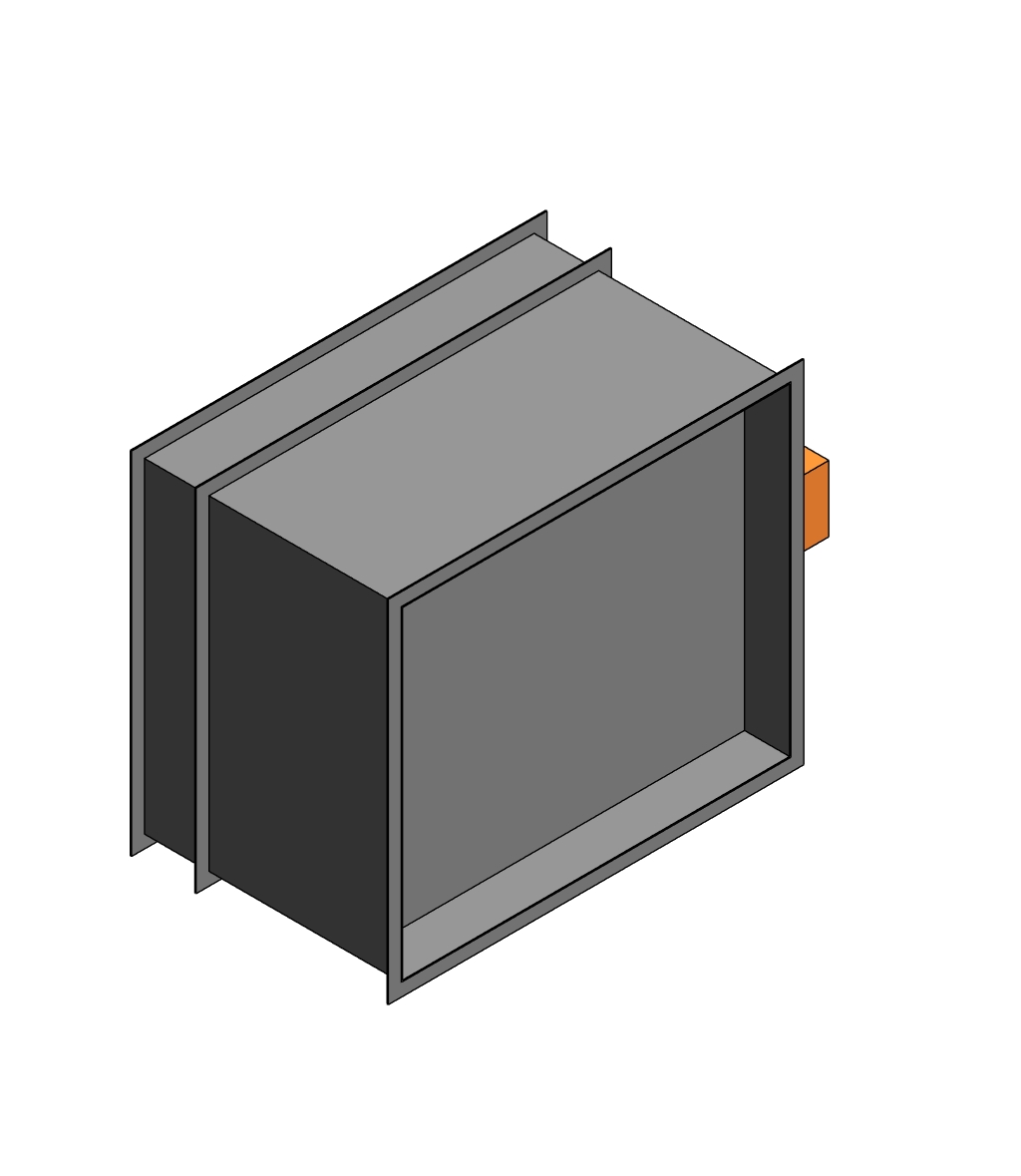

Клапан противопожарный, огнестойкость EI60-120, нормально закрытый, сечением 100-1000 мм, электропривод МР/ЭМ, 230 В/24 В, размещение снаружи

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Клапан противопожарный прямоугольный ГИП-1 (далее клапан) предназначен для блокирования распространения пожара по каналам (воздуховодам, коллекторам, шахтам) систем вентиляции и кондиционирования, для противопожарной защиты проемов в ограждающих строительных конструкциях помещений различного назначения, а также для открытия проемов в каналах систем вытяжной (противодымной) и приточной вентиляции зданий и сооружений. Клапан изготавливается по техническим условиям ТУ 28.14.11-001-31712697-2022-2022 в трех вариантах исполнения (в соответствии со СП 7.13130.2009): нормально открытый (НО), нормально закрытый (НЗ) и реверсивные (Р). Клапан нормально открытый (огнезадерживающий) предназначен для блокирования распространения пожара (огня и продуктов горения) по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия). Клапан нормально закрытый (в том числе дымовой и реверсивный) устанавливается в приточно-вытяжных системах противодымной вентиляции. Клапан может устанавливаться в проёмах стен, перекрытий, подвесных потолков, а также в торцах и на отводах воздуховодов. Клапан не подлежит установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений в соответствии с НПБ 105-03 . Клапан оснащается автоматическим или дистанционно управляемым приводом, обеспечивающим срабатывание клапана вне зависимости от пространственной ориентации плоскости его установки.
