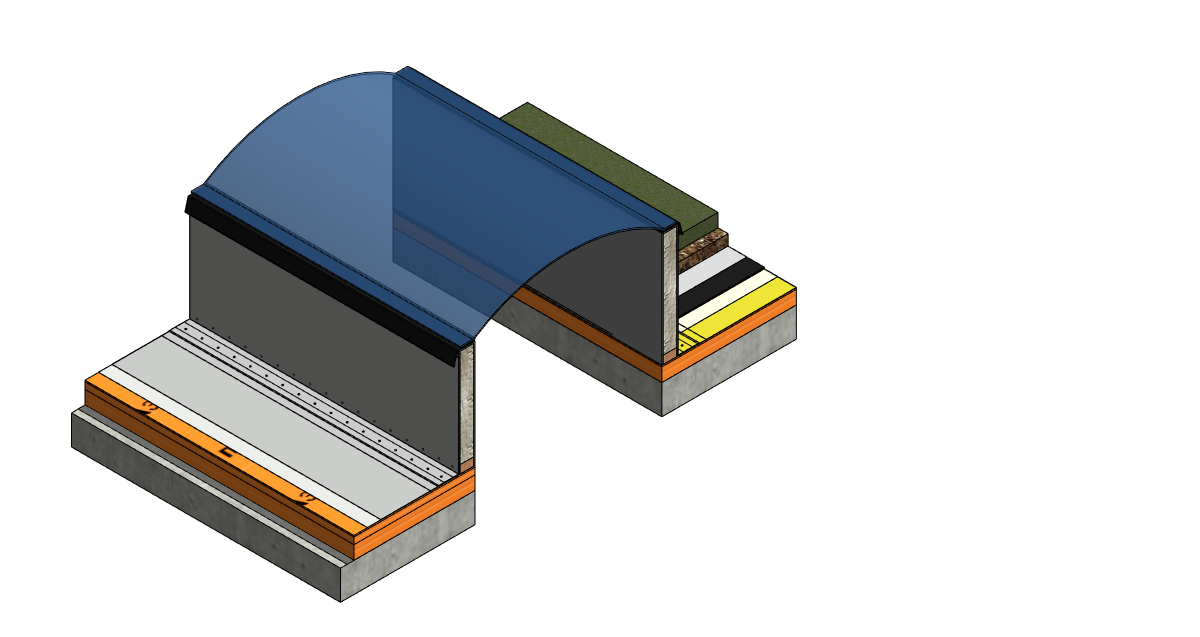

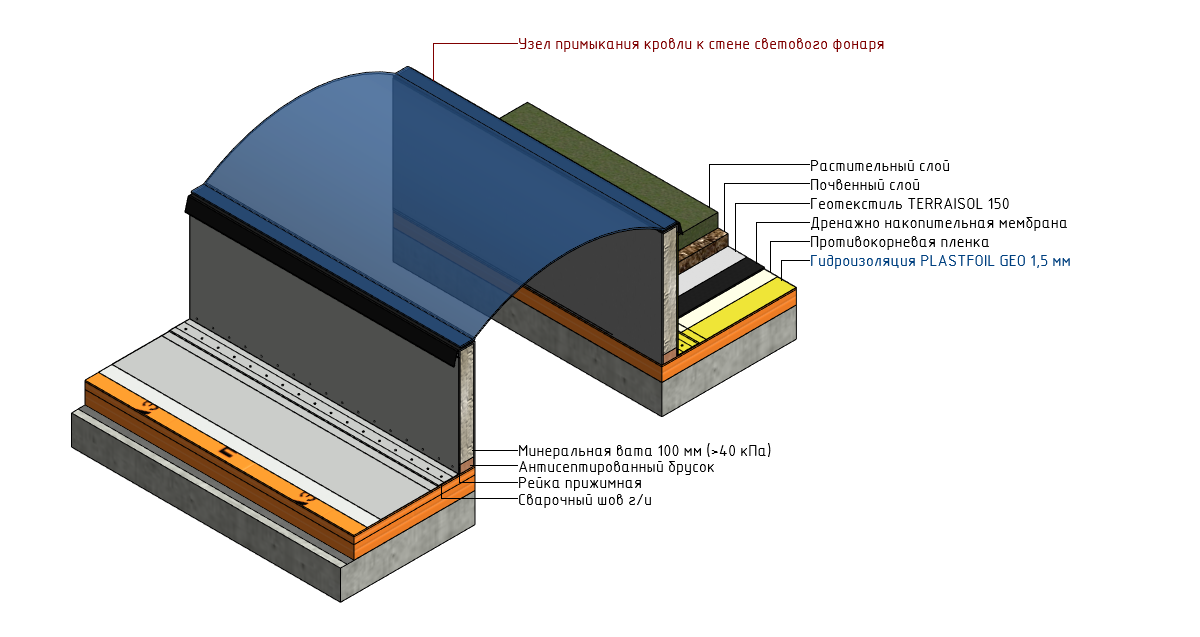

Примыкание кровли к стене светового фонаря

Name: Примыкание кровли к стене светового фонаря
Brand: ПЕНОПЛЭКС

Обновлено в 2021 году

Описание

Примыкание кровли к стене светового фонаря. Модель Revit содержит системное семейство категории "Обобщенная модель" с применением продукции ПЕНОПЛЭКС, PLASTFOIL и PLASTGUARD. Модель содержит аннотативный параметрический узел на боковых видах, видимость узла меняется параметром. Материалы имеют физические и теплотехнические пользовательские параметры. Больше информации в разделе "Документация к продукту". Версия файла Autodesk Revit 2020.

Файлы для скачивания


rfa	ПЕНОПЛЭКС_Световой фонарь_ПримыканиеКровлиКСтенеСветовогоФонаря.rfa	1.3 MB	Revit 2020
pdf	113.pdf	314 KB	—

Типоразмеры (5)

Наименование	Описание	ПЕНОПЛЭКС Материал Гидроизоляция Вертикальная	ПЕНОПЛЭКС Материал Гидроизоляция Горизонтальная	ПЕНОПЛЭКС ТипАнкера1	ПЕНОПЛЭКС ТипАнкера2
Примыкание кровли к стене светового фонаря_Толщина 70мм_Отступ 25мм_Анкеры М6 50-150мм_Гидроизоляция GEO 1.5мм	Толщина утеплителя 100мм; Гидроизоляция CLASSIC 1.5мм FL 1.2мм; Крепеж М6 100мм М6 150мм	ПЕНОПЛЭКС_Гидроизоляция_ПВХ мембрана_GEO_1.5мм_PLASTFOIL_Ф	ПЕНОПЛЭКС_Гидроизоляция_ПВХ мембрана_GEO_1.5мм_PLASTFOIL_Ф	ПЕНОПЛЭКС_Крепеж_АнкерБолт : Анкер болт_М6_100мм	ПЕНОПЛЭКС_Крепеж_АнкерБолт : Анкер болт_М6_150мм
Примыкание кровли к стене светового фонаря_Толщина 100мм_Отступ 50мм_Анкеры М6 100-150мм_Гидроизоляция POLAR 1.5мм	Толщина утеплителя 100мм; Гидроизоляция POLAR 1.5мм FL 1.2мм; Крепеж М6 100мм М6 150мм	ПЕНОПЛЭКС_Гидроизоляция_ПВХ мембрана_POLAR_1.5мм_PLASTFOIL_Ф	ПЕНОПЛЭКС_Гидроизоляция_ПВХ мембрана_POLAR_1.5мм_PLASTFOIL_Ф	ПЕНОПЛЭКС_Крепеж_АнкерБолт : Анкер болт_М6_100мм	ПЕНОПЛЭКС_Крепеж_АнкерБолт : Анкер болт_М6_150мм
Примыкание кровли к стене светового фонаря_Толщина 100мм_Отступ 50мм_Анкеры М6 100-150мм_Гидроизоляция CLASSIC 1.5мм	Толщина утеплителя 100мм; Гидроизоляция CLASSIC 1.5мм FL 1.2мм; Крепеж М6 100мм М6 150мм	ПЕНОПЛЭКС_Гидроизоляция_ПВХ мембрана_CLASSIC_1.5мм_PLASTFOIL_Ф	ПЕНОПЛЭКС_Гидроизоляция_ПВХ мембрана_CLASSIC_1.5мм_PLASTFOIL_Ф	ПЕНОПЛЭКС_Крепеж_АнкерБолт : Анкер болт_М6_100мм	ПЕНОПЛЭКС_Крепеж_АнкерБолт : Анкер болт_М6_150мм
Примыкание кровли к стене светового фонаря_Толщина 50мм_Отступ 30мм_Анкеры М6 50-50мм_Гидроизоляция FL 1.2мм	Толщина утеплителя 50мм; Гидроизоляция CLASSIC 1.2мм FL 1.2мм; Крепеж М6 50мм М6 50мм	ПЕНОПЛЭКС_Гидроизоляция_ПВХ мембрана_FL_1.2мм_PLASTFOIL_Ф	ПЕНОПЛЭКС_Гидроизоляция_ПВХ мембрана_FL_1.2мм_PLASTFOIL_Ф	ПЕНОПЛЭКС_Крепеж_АнкерБолт : Анкер болт_М6_50мм	ПЕНОПЛЭКС_Крепеж_АнкерБолт : Анкер болт_М6_50мм
Примыкание кровли к стене светового фонаря_Толщина 70мм_Отступ 25мм_Анкеры М6 50-150мм_Гидроизоляция ECO 1.5мм	Толщина утеплителя 70мм; Гидроизоляция ECO 1.5мм ECO 1.5мм; Крепеж М6 50мм М6 150мм	ПЕНОПЛЭКС_Гидроизоляция_ПВХ мембрана_ECO_1.5мм_PLASTFOIL_Ф	ПЕНОПЛЭКС_Гидроизоляция_ПВХ мембрана_ECO_1.5мм_PLASTFOIL_Ф	ПЕНОПЛЭКС_Крепеж_АнкерБолт : Анкер болт_М6_50мм	ПЕНОПЛЭКС_Крепеж_АнкерБолт : Анкер болт_М6_150мм

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Поливинилхлорид (PVC), Пенополистирол экструзионный (XPS)
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Группирование ADSK Группирование	Примыкание традиционной кровли к стене светового фонаря
Масса ADSK Масса	0
Материал ADSK Материал	По умолчанию
Наименование ADSK Наименование	Узел примыкания кровли к стене светового фонаря
Единица измерения ADSK_Единица измерения	м.кв.
