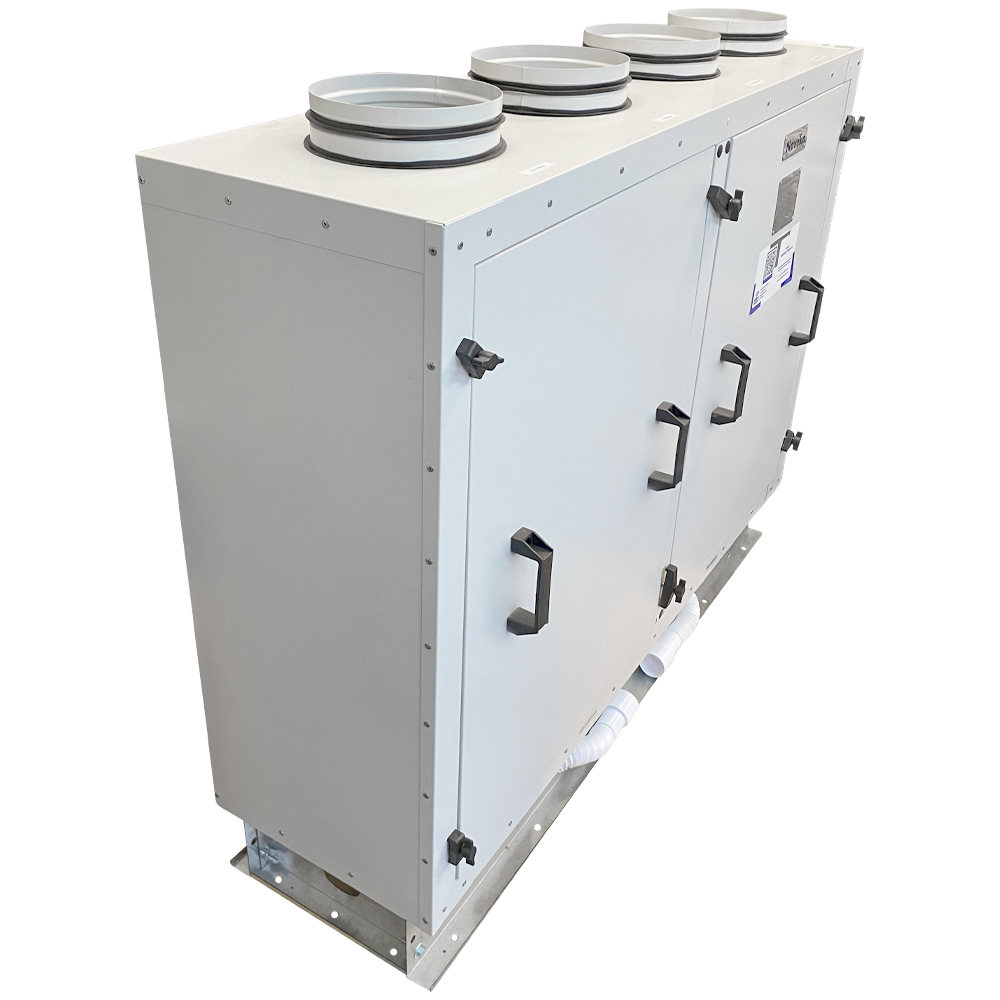

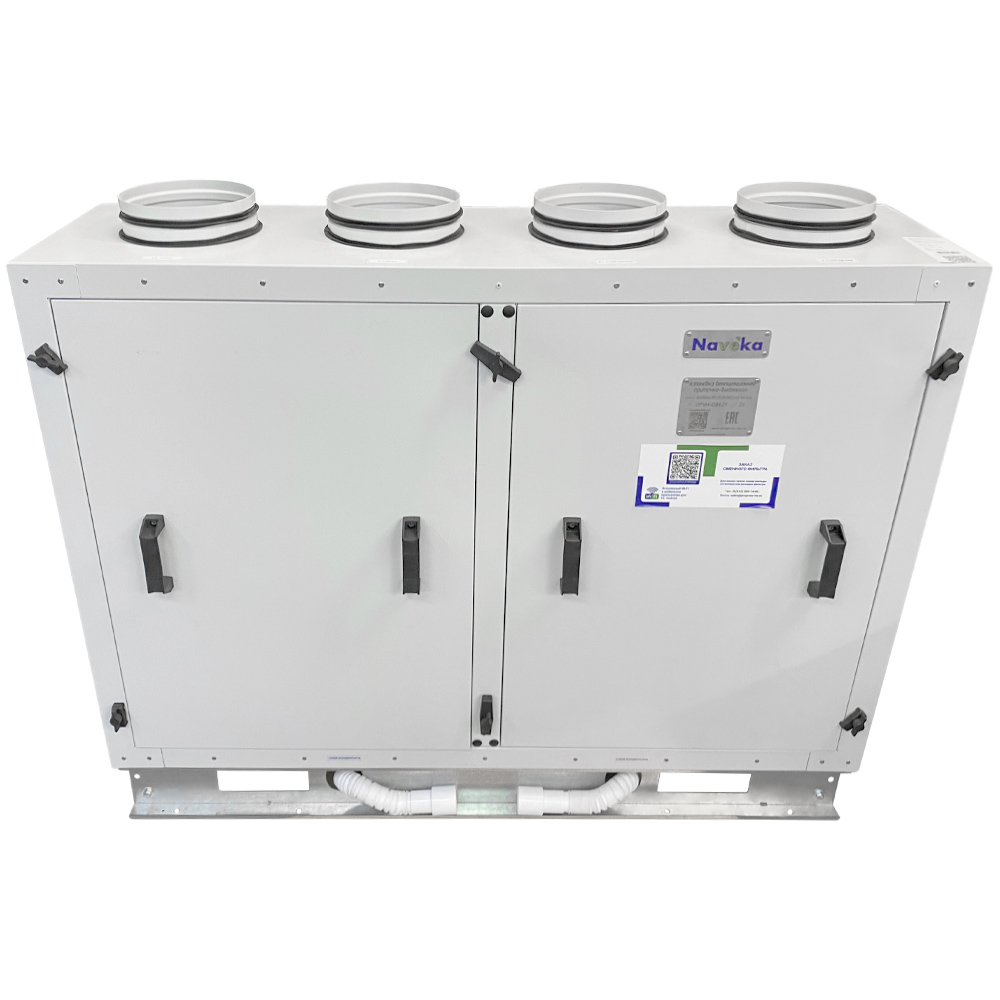

Установка вентиляционная приточно-вытяжная Node1- 800(50m)/RP,VEC(B250),Z,W3 Vertical (AQUA)

Установка вентиляционная, с пластинчатым алюминиевым рекуператором, NAVEKA Node1 AQUA предназначена для вентиляции помещений с повышенной влажностью, в частности для помещений бассейнов. В установке предусмотрена камера рециркуляции, которая позволяет поддерживать влажность в помещении на нужном уровне.

Подбор производительности установки должен осуществляться таким образом, чтобы в летний период уличный воздух мог удалять влагоизбытки в достаточном количестве, то есть чтобы влажность в помещении поддерживалась на должном уровне. В среднем, влажность в помещениях бассейнов принимается на уровне 60%. При этом температура воздуха в помещении должна быть на пару градусов выше температуры воды в бассейне, чтобы уменьшить интенсивность испарения с зеркала воды.

В состав установки входит:

· пластинчатый алюминиевый рекуператор для утилизации теплоты вытяжного воздуха;

· фильтры для очистки воздуха;

· вентиляторы для перемещения воздуха;

· интегрированная система автоматики с дистанционным пультом управления;

· рециркуляционная заслонка для камеры смешения с приводом плавного управления;

· водяной калорифер

Дополнительные элементы, поставляемые отдельно:

· узел регулирования теплоносителя;

· воздушные заслонки;

· шумоглушители;

· охладитель (для подключения компрессорно-конденсаторного блока охладителя необходимо изготавливать нестандартную автоматику!)

Корпус установки каркасно-панельный. Панели выполнены из оцинкованной стали и покрыты порошковой краской. Внутренние перегородки также покрыты порошковой краской. Стандартно панели имеет толщину 50 мм для исполнения Vertical. Панели заполнены слоем теплошумоизоляции на основе негорючей минеральной ваты.

Пластинчатый рекуператор имеет алюминиевые ламели для обеспечения эффективной передачи теплоты.

Фильтры, предусмотренные в установке, стандартно имеют классы фильтрации G4 и для приточного и вытяжного воздуха соответственно.

Исполнение VEC(…) имеет вентиляторы c электронно-коммутируемыми высокоэффективными двигателями, которые могут управляться в широком диапазоне при сохранении КПД на высоком уровне.

В исполнении Vertical, поддон находится в нижней панели.

На передней панели расположен блок управления, на базе свободнопрограммируемого контроллера, адаптированного для работы в составе установки Node1 AQUA.

В комплекте имеется дистанционный пульт управления с жидкокристаллическим дисплеем. Опционально данный пульт может быть заменен пультом с сенсорным экраном.

Стандартно установки разработаны с применением водяного нагревателя, так как здания бассейнов всегда оснащены системой отопления, которая работает круглогодично. При проектировании теплопункта следует учитывать в его мощности тепловую энергию, требуемую для нагрева приточного воздуха.


Установка вентиляционная приточно-вытяжная Node1- 800(50m)/RP,VEC(B250),Z,W Vertical (AQUA) с пластинчатым алюминиевым рекуператором (кпд до 60%) в бескаркасном (50 мм) корпусе со встроенной автоматикой и пультом ДУ в комплекте. Изготовлена в специальном исполнении AQUA - для бассейнов. Тип компановки - vertical (вертикальная). Имеет радиальное ЕC мотор-колесо (КНР) с 5 скоростями и встроенный водяной нагреватель. Максимальный расход воздуха равен 900м³/ч, максимальный напор 910Па, а площадь помещения 40м².
