Приточный клапан оконный RADIANТ, толщина 36-60мм

Name: Приточный клапан оконный RADIANТ, толщина 36-60мм
Brand: Вертикаль

Обновлено 5 месяцев назад

Описание

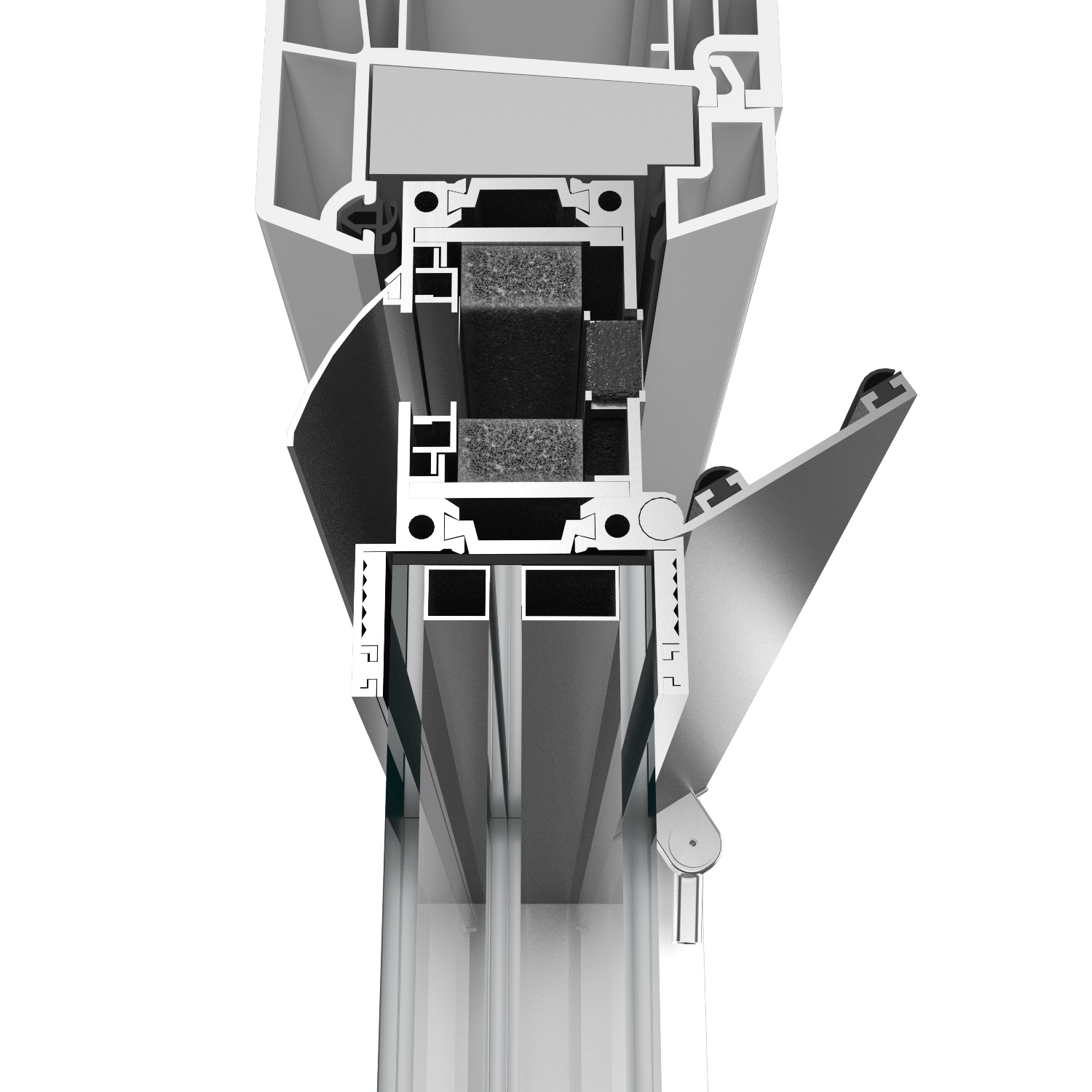

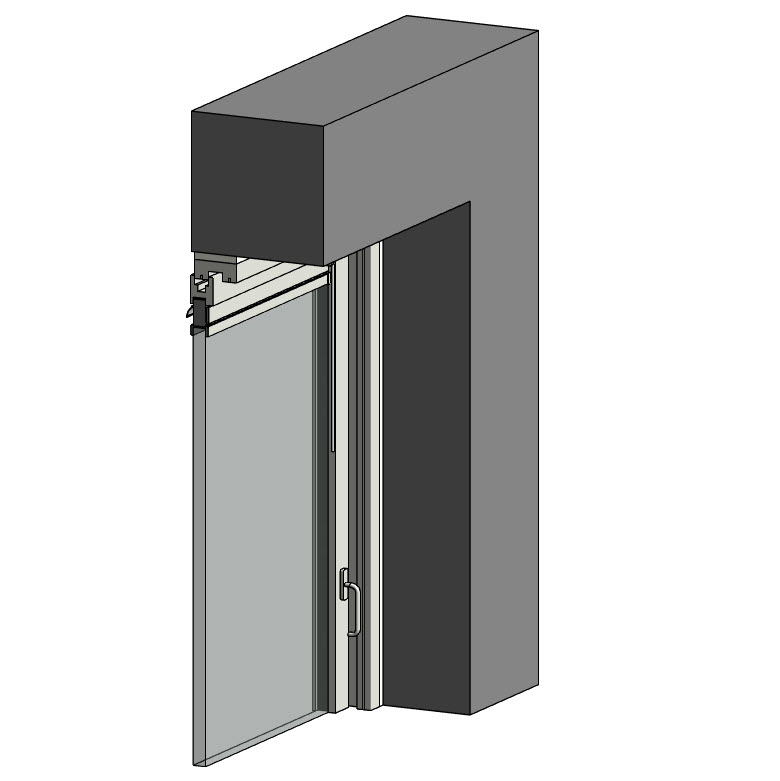

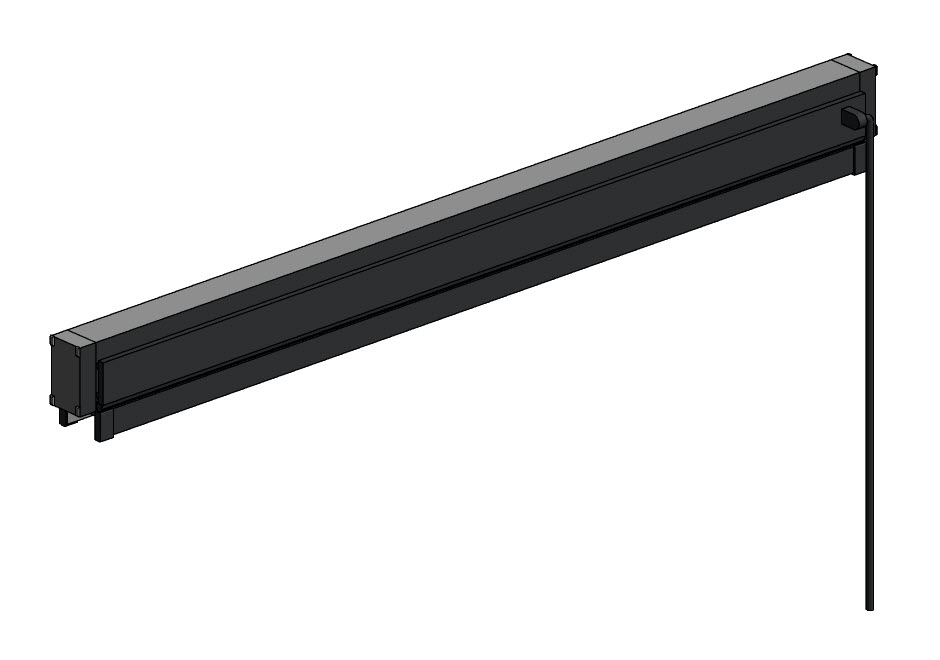

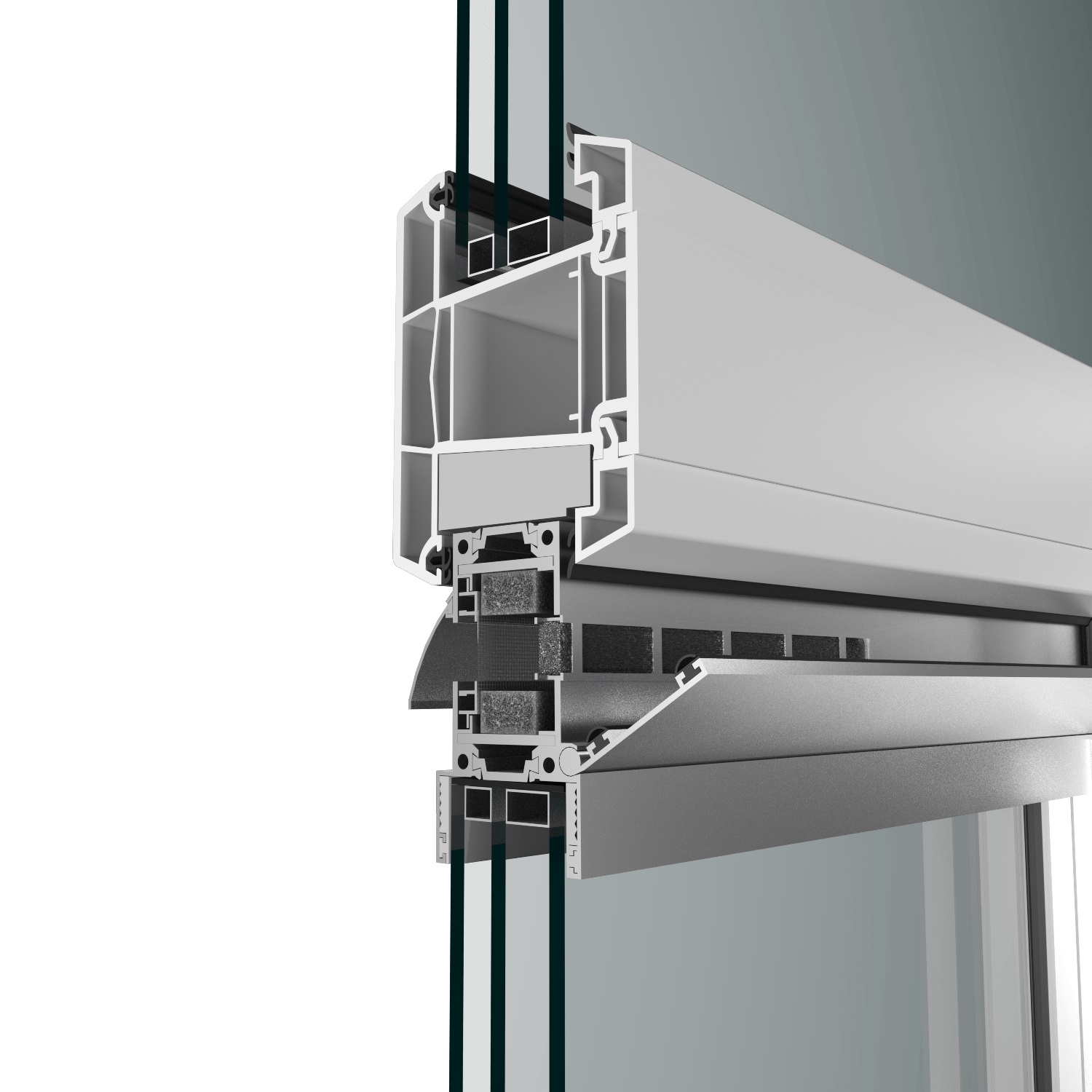

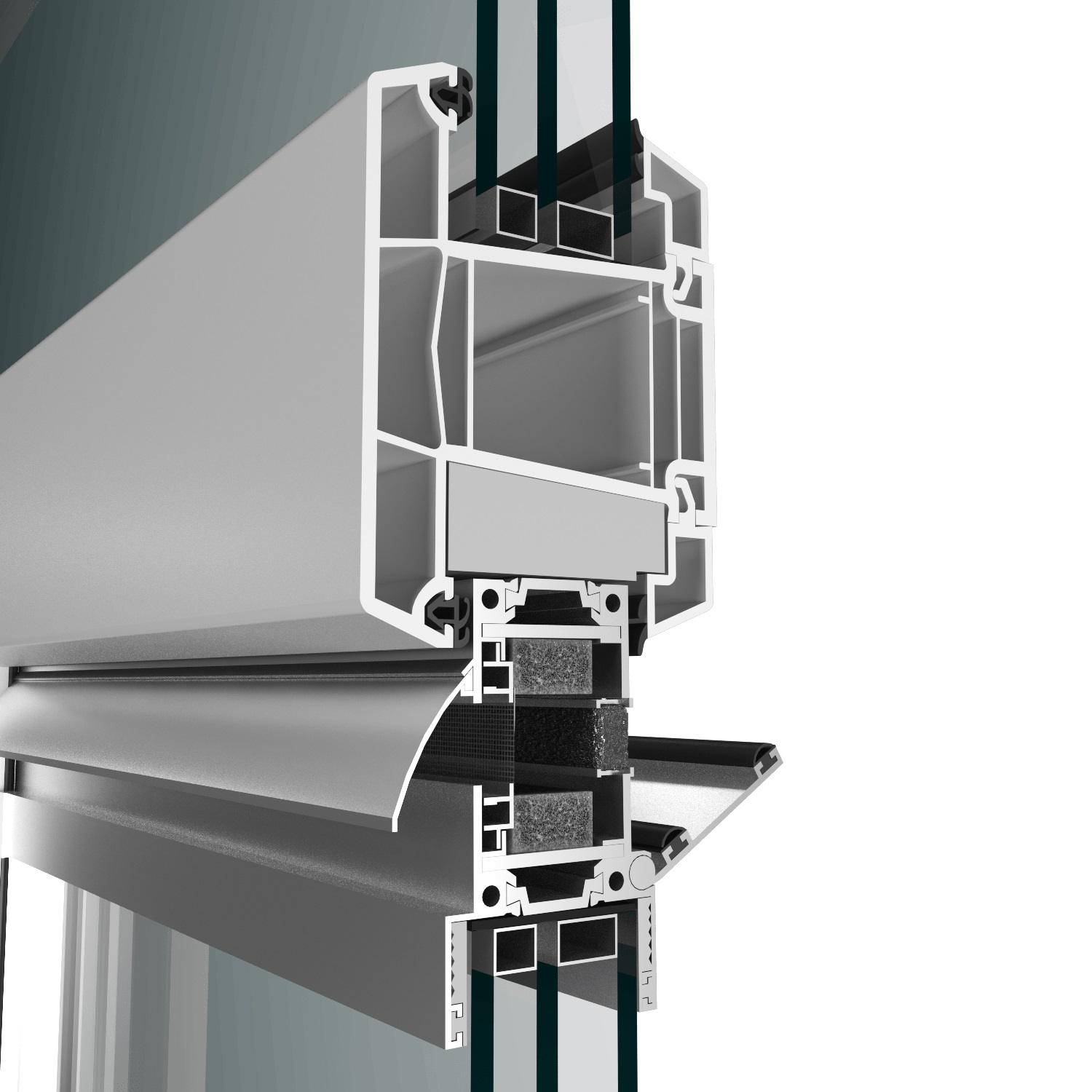

Приточный клапан на стеклопакет (BIM-модель) Интегрируемое вентиляционное решение для окон ПВХ, алюминия и дерева. Монтируется на стеклопакет, не нарушая целостность профиля и гарантию оконной системы. Ключевые параметры: Воздушный поток (0–80 м³/ч на п.м). Шумозащита: до 42 дБ (с сертифицированными протоколами). Материал: алюминий, цвет – под заказ (анодированный/покраска RAL). Совместимость: толщина стеклопакета 32–60 мм. Для проектировщиков: Модель выполнена с учётом требований экспертизы, содержит геометрические и технические параметры для вставки в спецификации. Доступны форматы: .rfa (Revit), .dwg.

Файлы для скачивания


rvt	Вертикаль_ШаблонМоделейИСпецификации.rvt	15.3 MB	Revit 2019
rfa	Вертикаль_Клапан_Приточный вентиляционный_RADIANT.rfa	880 KB	Revit 2019
pdf	Вертикаль_Инструкция_по_работе_с_моделями_v1.pdf	851 KB	—

Типоразмеры (11)

Наименование	Цвет клапана внутри
36 мм	Вертикаль_Краска_Цвет RAL 9010
40 мм	Вертикаль_Краска_Цвет RAL 9004
42 мм	Вертикаль_Краска_Цвет RAL 9004
44 мм	Вертикаль_Краска_Цвет RAL 9004
46 мм	Вертикаль_Краска_Цвет RAL 9004

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Материалы	Резина, Алюминий
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО "Вертикаль"
Наименование краткое ADSK_Наименование краткое	Вентиляционный приточный клапан RADIANT
Изготовитель	ООО "Вертикаль"
