Привод пневматический ППМ

Name: Привод пневматический ППМ
Brand: Пожарная Автоматика

Обновлено 9 месяцев назад

Описание

Привод пневматический предназначен для запуска модулей
типа МПТХ2 давлением в пневматической пусковой цепи.

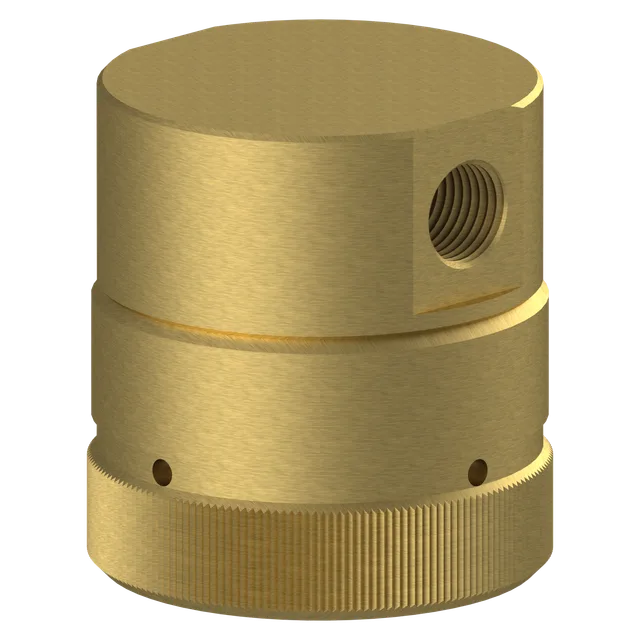

Привод ППМ состоит из корпуса, в котором размещены:
поршень со штоком и два резьбовых отверстия с резьбой G 1/8"
для подключения источника газа или трубопровода системы
пневмопуска. Отверстия связаны между собой через полость над
поршнем штока.
При подаче газа под давлением в устройство пневматического
пуска ППМ из корпуса привода выдвигается нажимной шток,
который воздействует на пусковой механизм ЗПУ, в результате
чего происходит срабатывание модуля.
Материал: латунь.

Файлы для скачивания


rfa	pozhavt_komplektuyushchie_puskovyeustroystva_privo.rfa	380 KB	Revit 2018
pdf	katalog-mpth2-04 (1).pdf	26.0 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Автоматические установки пожаротушения (АУПТ)
Сайт производителя	Перейти
Параметры в файлах моделей
TypeName	POZHAVT_Комплектующие_ПусковыеУстройства_ПриводПневматический_ППМ
Минимальное давление пневматического пуска	1,5 МПа (15 кгс/см^2)
Резьба для подключения цепи пневмопуска	G 1/8"
Масса ADSK Масса	0.5
Максимальное давление пневматического пуска	15,0 МПа (153 кгс/см^2)
