Система огнезащиты креплений воздуховодов PRO - СОМРLЕХ - VENТ (шпилька - 8 мм, траверса 20х30 мм)

Name: Система огнезащиты креплений воздуховодов PRO - СОМРLЕХ - VENТ (шпилька - 8 мм, траверса 20х30 мм)
Brand: БОС

Обновлено в 2022 году

Описание

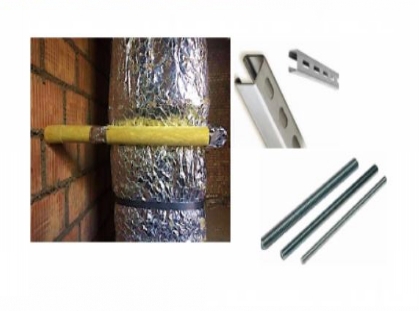

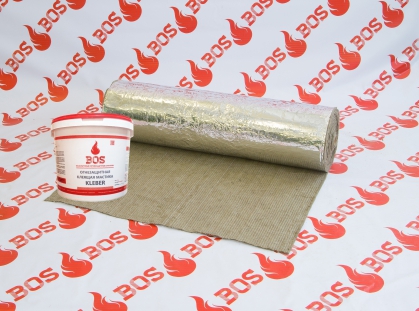

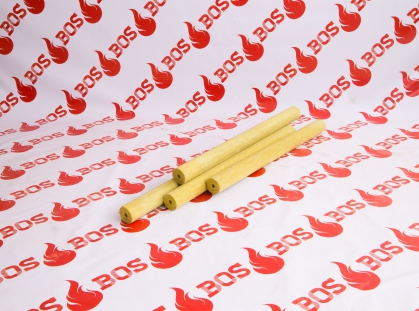

Версия Revit 2019. Представленное семейство моделей разработано с учетом рекомендации компании BOS и правил оформления строительной документации. Система состоит из: шпильки (подвесы) из оцинкованной стали диаметром 8 мм, огнезащитные вырезные цилиндры PRO - PIN – VENТ плотностью от 100 до 150 кг/м³, металлические стяжки BOS-Buckle, стальные траверсы 20х30 мм, скотч BOS-Master, комплексная система огнезащиты траверсы РRО - МБОР - VЕNТ - 13 - 1НФ: - огнезащитный базальтовый материал PRO – МБОР, в обкладке из неармированной фольги толщиной 13 мм; - огнезащитный клеевой состав Kleber с расходом 2,8 кг/м³.

Файлы для скачивания


rvt	bos_pro_r19.rvt	11.6 MB	Revit 2019
rfa	pro-complex-vent.rfa	524 KB	Revit 2016
pdf	bos_pro-instruktsiya_po_rabote_s_modelyami.pdf	1.1 MB	—

Типоразмеры (6)

Наименование
Система огнезащиты креплений воздуховодов PRO-COMPLEX-VENT 8/20*38
Система огнезащиты креплений воздуховодов PRO-COMPLEX-VENT 10/20*38
Система огнезащиты креплений воздуховодов PRO-COMPLEX-VENT 12/20*38
Система огнезащиты креплений воздуховодов PRO-COMPLEX-VENT 12/38*40
Система огнезащиты креплений воздуховодов PRO-COMPLEX-VENT 8/38*40

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Воздуховоды
Материалы	Базальт, Сталь оцинкованная
Сайт производителя	Перейти
Общие характеристики
Изготовитель	ООО "БАЗАЛЬТОВЫЕ ОГНЕЗАЩИТНЫЕ СИСТЕМЫ"
