ПВ5.1 Приточно-вытяжная установка AVMD 13500 (11000/11000 м3/ч). Секции: ФИЛЬТР, РЕКУПЕРАТОР РОТОРНЫЙ, ВЕНТИЛЯТОР, ШУМОГЛУШИТЕЛЬ, НАГРЕВАТЕЛЬ ВОДЯНОЙ, ОХЛАДИТЕЛЬ ВОДЯНОЙ

Name: ПВ5.1 Приточно-вытяжная установка AVMD 13500 (11000/11000 м3/ч). Секции: ФИЛЬТР, РЕКУПЕРАТОР РОТОРНЫЙ, ВЕНТИЛЯТОР, ШУМОГЛУШИТЕЛЬ, НАГРЕВАТЕЛЬ ВОДЯНОЙ, ОХЛАДИТЕЛЬ ВОДЯНОЙ
Brand: Vertro

Обновлено в 2024 году

Описание

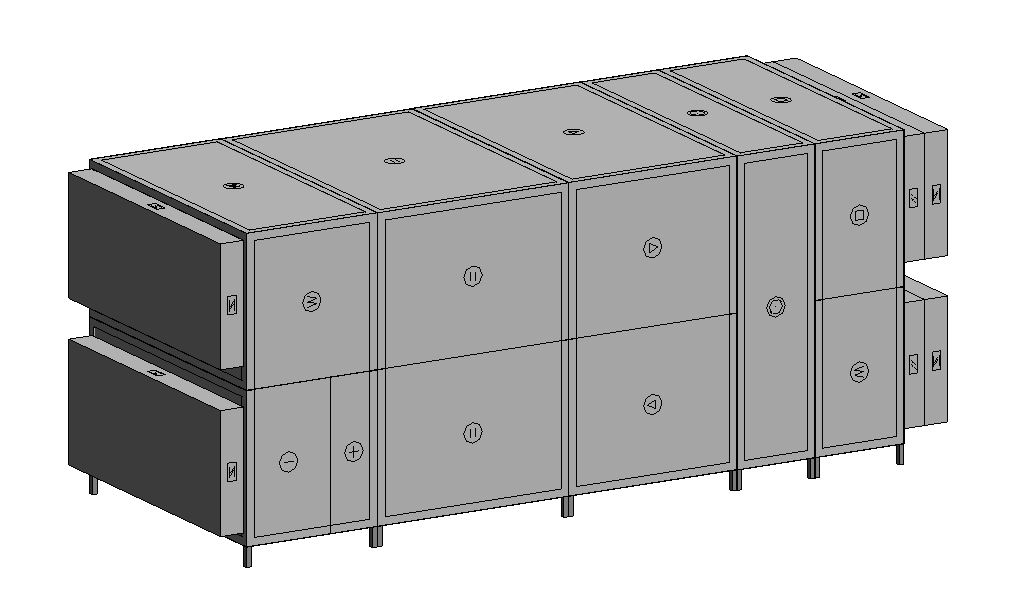

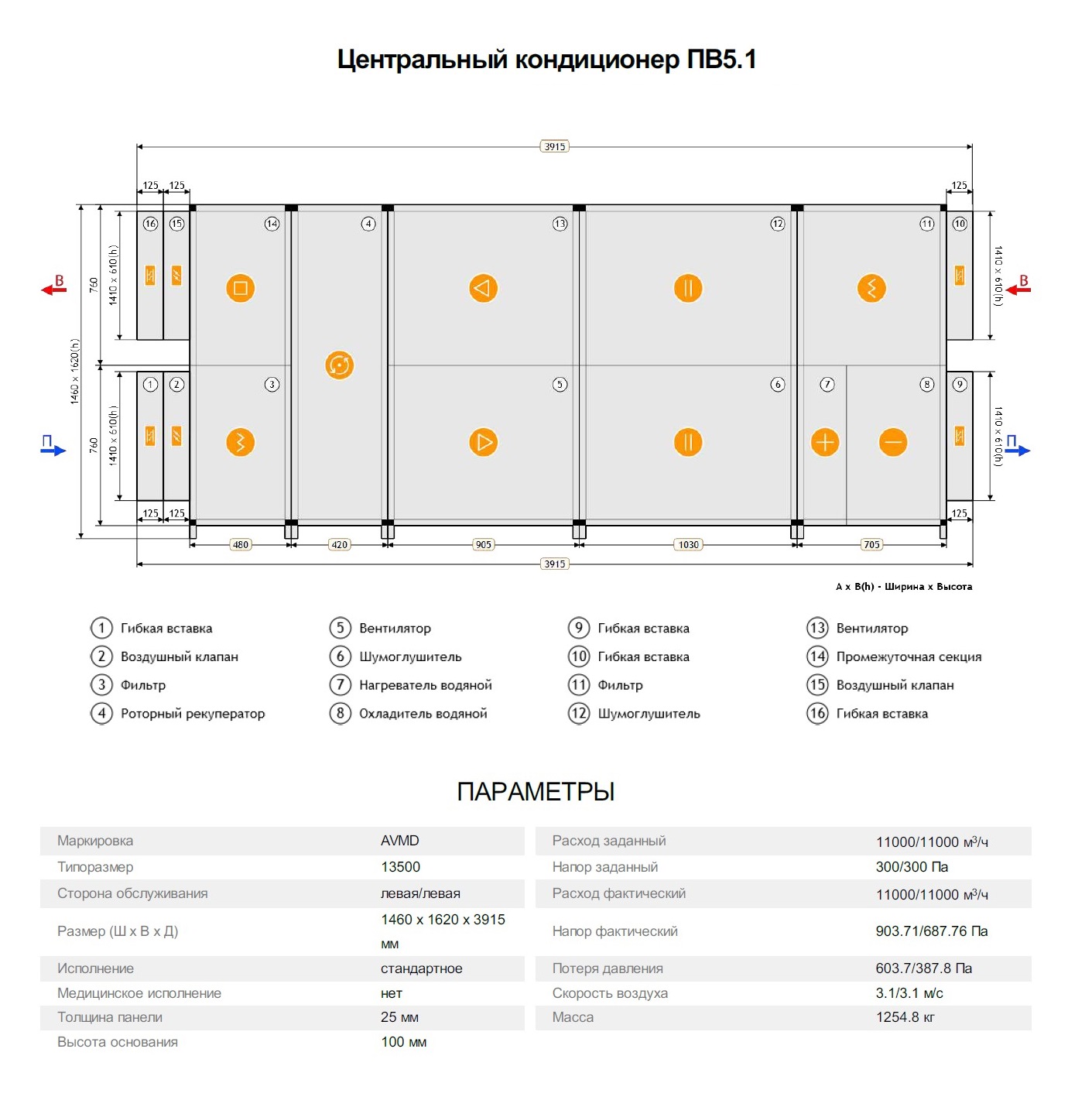

ПВ5.1 Центральный кондиционер / Приточно-вытяжная установка AVMD 13500:
— Типоразмер 13500
— Расход заданный 11000/11000 м3/ч
— Напор заданный 300/300 Па
— Сторона обслуживания левая/левая
— Расход фактический 11000/11000 м3/ч
— Размер (Ш x В x Д) 1460 x 1620 x 3915 мм
— Напор фактический 903.71/687.76 Па
— Исполнение стандартное
— Потеря давления 603.7/387.8 Па
— Медицинское исполнение нет
— Скорость воздуха 3.1/3.1 м/с
— Толщина панели 25 мм
— Масса 1254.8 кг
— Высота основания 100 мм

Файлы для скачивания


rfa	centralnyykondicionerpv5.1.rfa	5.2 MB	Revit 2024

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	1620 mm
Ширина	1460 mm
Длина	3915 mm
Вес	1254800 g
Параметры в файлах моделей
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
Пластинчатый рекуператор	False
Масса ADSK Масса	1306
Масса Текст ADSK Масса Текст	1306 кг
Воздушный клапан	True
