ПВ5.3 Приточно-вытяжная установка AVMD 13500 (11000/11000 м3/ч). Секции: ФИЛЬТР, РЕКУПЕРАТОР ПЛАСТИНЧАТЫЙ, ВЕНТИЛЯТОР, ШУМОГЛУШИТЕЛЬ, НАГРЕВАТЕЛЬ ВОДЯНОЙ, ОХЛАДИТЕЛЬ ВОДЯНОЙ

Name: ПВ5.3 Приточно-вытяжная установка AVMD 13500 (11000/11000 м3/ч). Секции: ФИЛЬТР, РЕКУПЕРАТОР ПЛАСТИНЧАТЫЙ, ВЕНТИЛЯТОР, ШУМОГЛУШИТЕЛЬ, НАГРЕВАТЕЛЬ ВОДЯНОЙ, ОХЛАДИТЕЛЬ ВОДЯНОЙ
Brand: Vertro

Обновлено в 2024 году

Описание

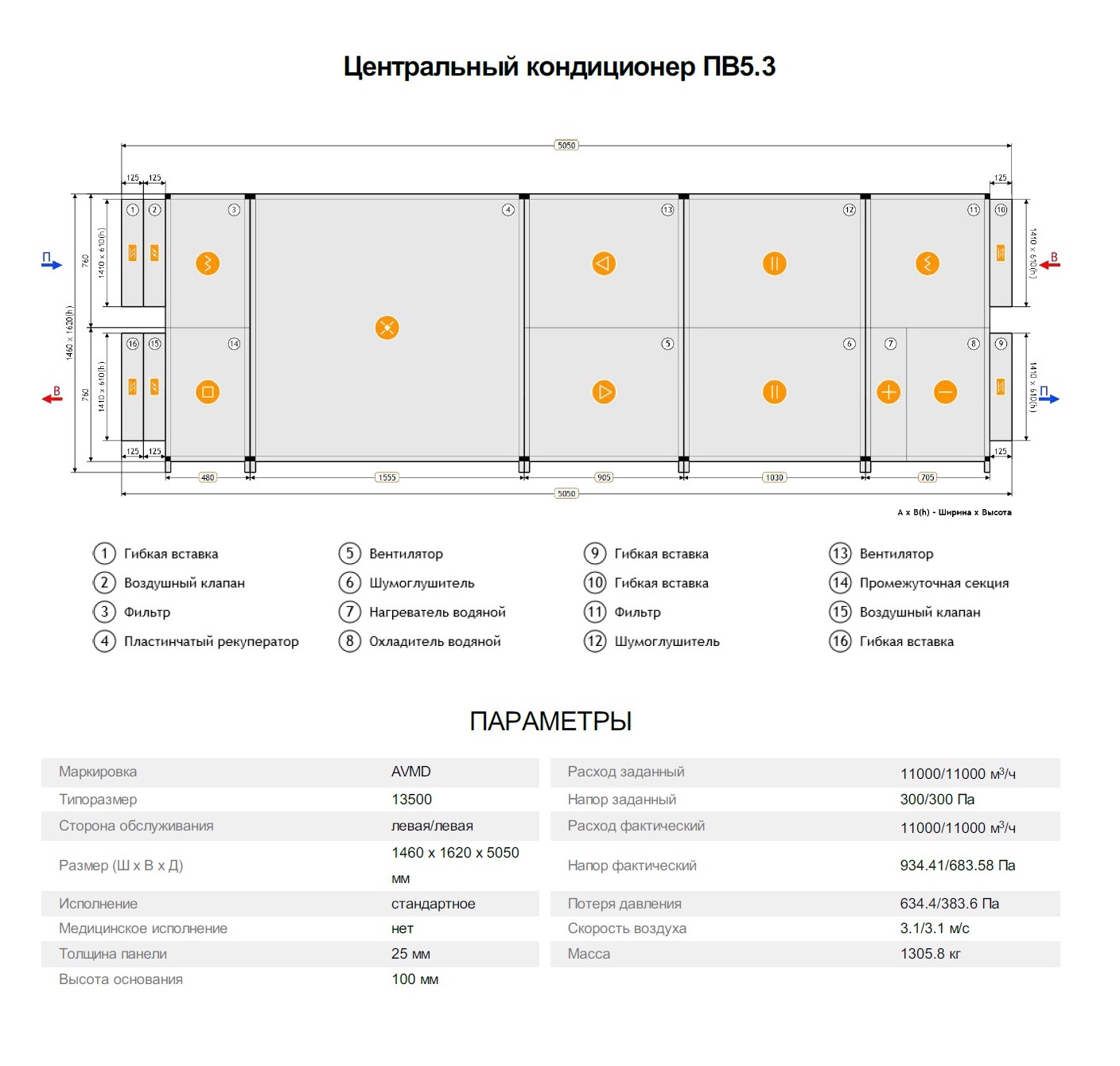

ПВ5.3 Центральный кондиционер / Приточно-вытяжная установка AVMD 13500:
— Типоразмер 13500
— Расход заданный 11000/11000 м3/ч
— Напор заданный 300/300 Па
— Сторона обслуживания левая/левая
— Расход фактический 11000/11000 м3/ч
— Размер (Ш x В x Д) 1460 x 1620 x 5050 мм
— Напор фактический 934.41/683.58 Па
— Исполнение стандартное
— Потеря давления 634.4/383.6 Па
— Медицинское исполнение нет
— Скорость воздуха 3.1/3.1 м/с
— Толщина панели 25 мм
— Масса 1305.8 кг
— Высота основания 100 мм

Файлы для скачивания

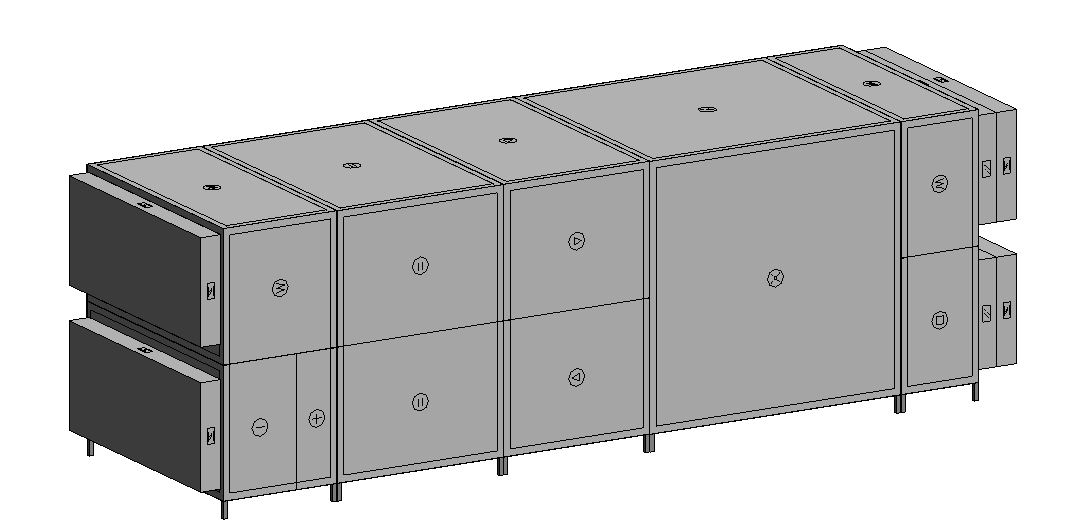

rfa	centralnyykondicionerpv5.3.rfa	5.5 MB	Revit 2024

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	1620 mm
Ширина	1460 mm
Длина	5050 mm
Вес	1305800 g
Параметры в файлах моделей
Наименование ADSK Наименование	R-AVMD13500L
Нагреватель электрический	False
Пластинчатый рекуператор	False
Материал	Алюминий
Потери напора теплоносителя	3007.0 Па
