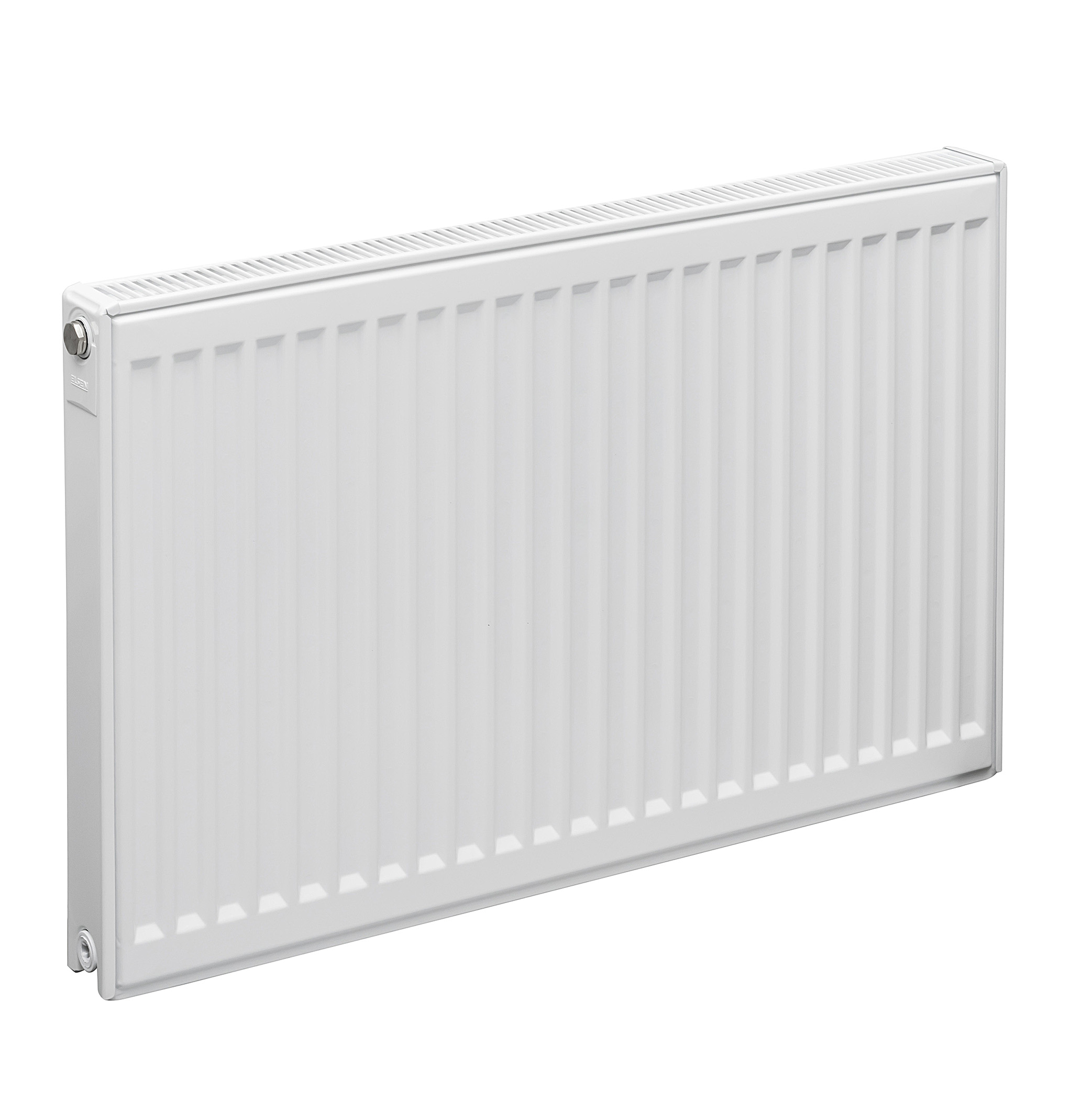

Радиатор Kompakt 11 63-400-1000

Name: Радиатор Kompakt 11 63-400-1000
Brand: ELSEN

Обновлено в 2019 году

Описание

Версия Revit 2017. Представленное загружаемое семейство радиатора, разработанное на основании каталога ELSEN, содержит в себе основные характеристики мощности, предельных температур и давления. Радиаторы имеют различные стили подключения, настраивается вариативность в параметрах экземпляра. Так же разработана спецификация по ГОСТ, вычисляющая кол-во оборудования, используемого в проекте. Радиаторы применяются в проектировании жилых зданий, гостиниц, административных зданиях, офисах, больницах и санаториях, учебных заведениях, детских дошкольных учреждениях и других.

Файлы для скачивания


rvt	r2017_v1_elsen_truby_krany_radiatory.rvt	73.1 MB	Revit 2017
rfa	r2017_v1_elsen_komrakt_11.rfa	900 KB	Revit 2017
ifc	r2017_v1_elsen_kompakt11.ifc	2.2 MB	IFC2X3
pdf	elsen_instruktsiya_po_rabote_s_modelyami.pdf	3.4 MB	—
adsklib	elsen_bibliotekamaterialov_oborudovanie.adsklib	1.9 MB	—

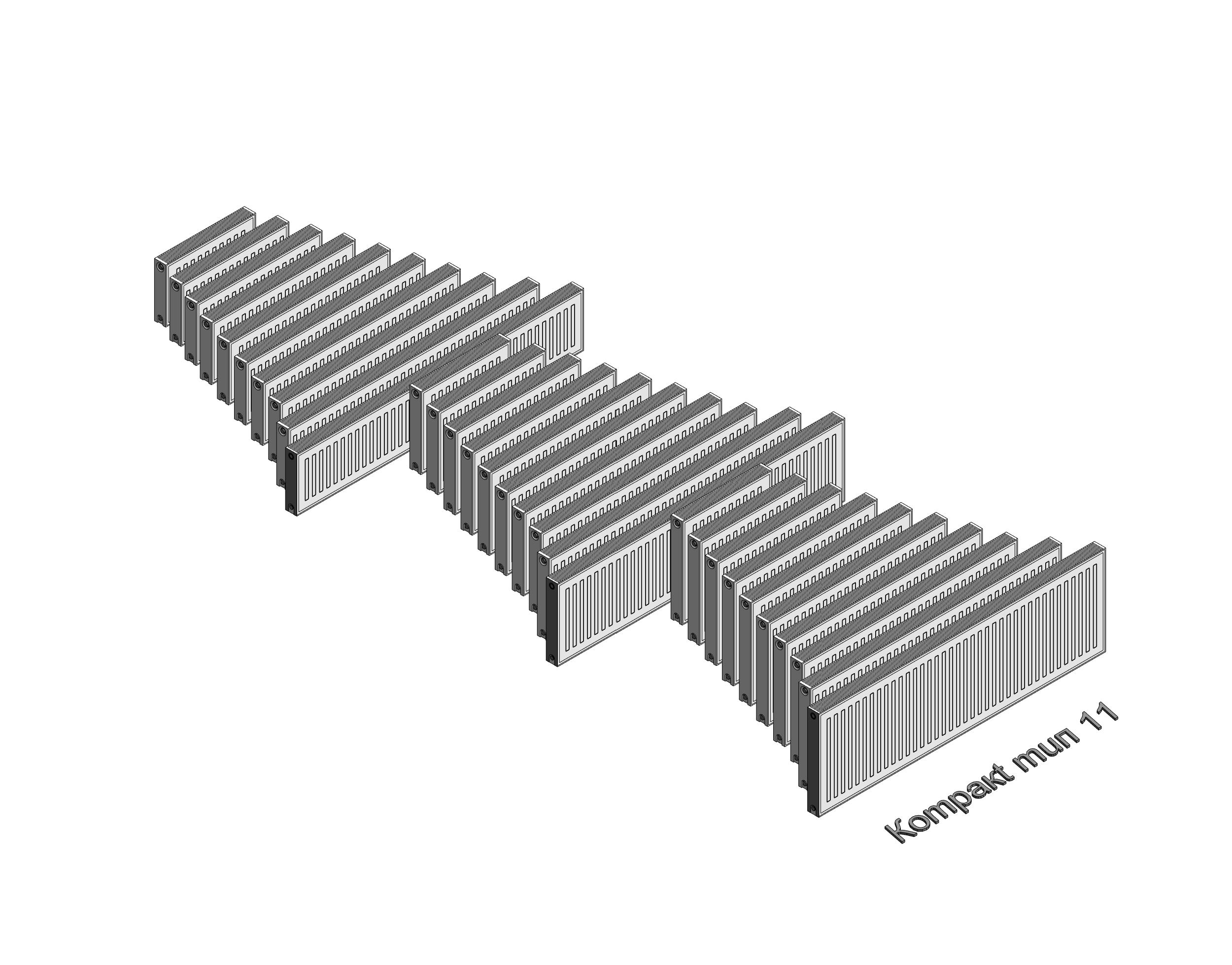

Типоразмеры (30)

Наименование	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	ELSEN Массив1	ELSEN Массив2	ELSEN_Тепловая мощность_90/70/20С	Описание
01-63х300x500	Стальной панельный радиатор, ERK 11, 63300500, RAL 9016 (белый)	ERK 11-03-05	5	24	326 Вт	Стальной панельный радиатор ELSEN ERK 11-03-05
02-63х300х600	Стальной панельный радиатор, ERK 11, 63300600, RAL 9016 (белый)	ERK 11-03-06	7	29	391 Вт	Стальной панельный радиатор ELSEN ERK 11-03-06
03-63х300х700	Стальной панельный радиатор, ERK 11, 63300700, RAL 9016 (белый)	ERK 11-03-07	8	34	456 Вт	Стальной панельный радиатор ELSEN ERK 11-03-07
04-63х300х800	Стальной панельный радиатор, ERK 11, 63300800, RAL 9016 (белый)	ERK 11-03-08	9	39	521 Вт	Стальной панельный радиатор ELSEN ERK 11-03-08
05-63х300х900	Стальной панельный радиатор, ERK 11, 63300900, RAL 9016 (белый)	ERK 11-03-09	10	44	586 Вт	Стальной панельный радиатор ELSEN ERK 11-03-09

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	400 mm
Ширина	63 mm
Длина	1000 mm
Общие характеристики
Группирование ADSK Группирование	Радиаторы
Обозначение ADSK Обозначение	Коmракt тип 11
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ELSEN
ELSEN Материал	ELSEN_Радиаторы_Kompakt_Белый
