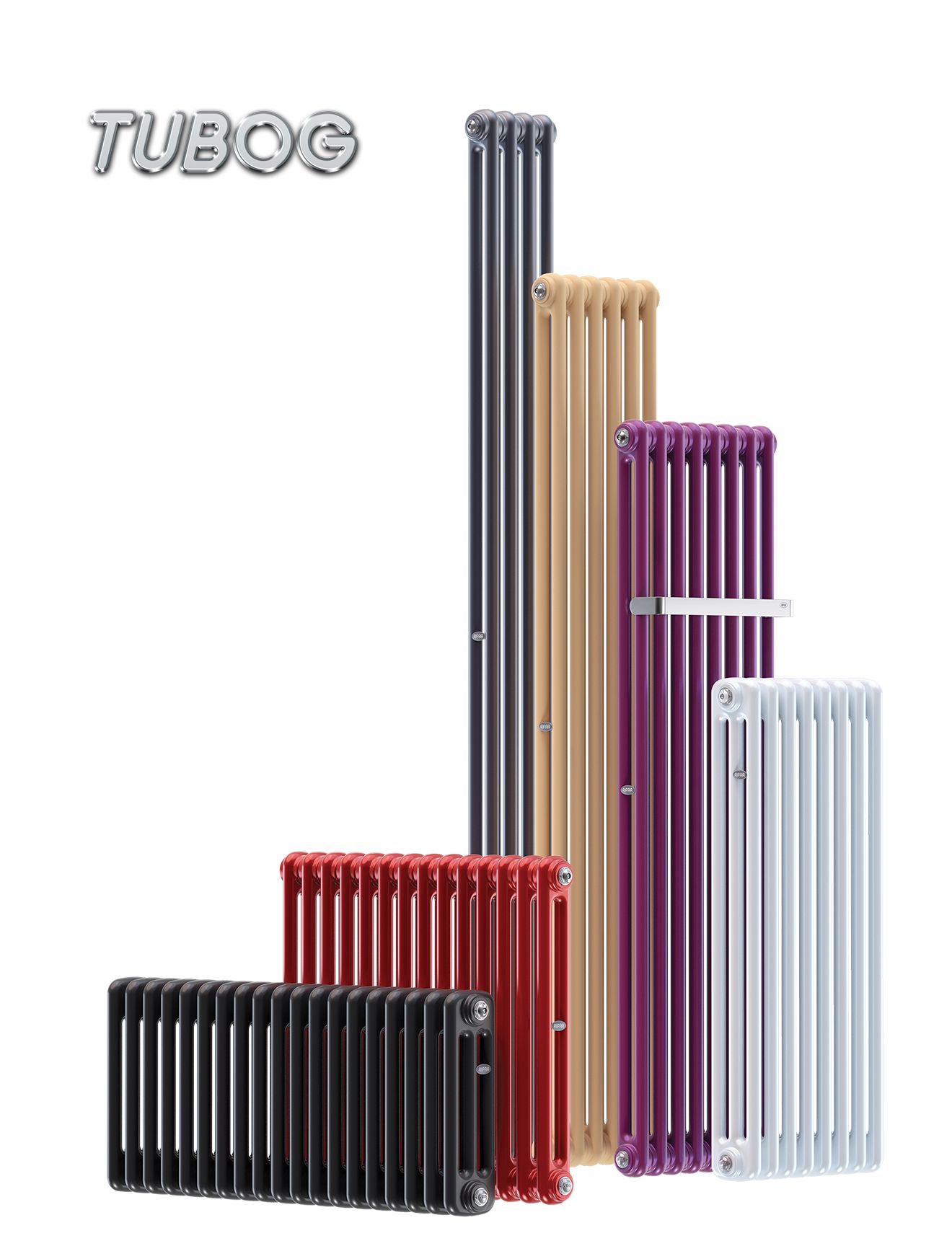

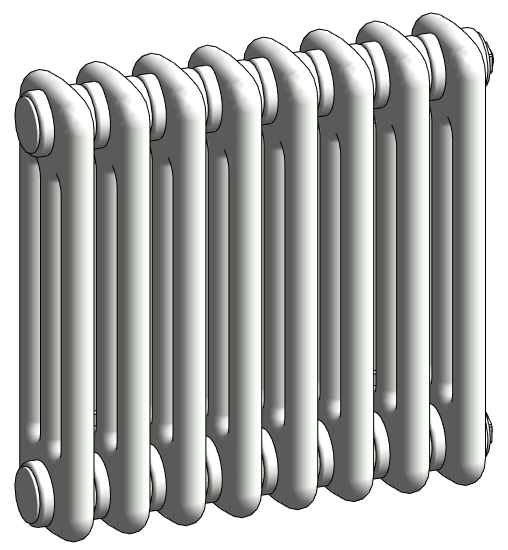

Трубчатый радиатор стальной трехколончатый RIFAR TUBOG 3 с боковым подключением

Name: Трубчатый радиатор стальной трехколончатый RIFAR TUBOG 3 с боковым подключением
Brand: РИФАР

Обновлено в 2023 году

Описание

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. Реализована возможность выбора схемы подключения и типа креплений. Рекомендуем ознакомиться с инструкцией по работе с моделями перед их использованием.
Глубина: 66 мм (двухколончатый);
Высота: 365-2335мм;
Длина: 4-56 секций, 2-20 секций (N=1035-2335мм)
Подключение нижнее: D1, D2, D3 (без клапана), DV1 и DV2 (с клапаном);
Цвет: RAL 9016; Можно выбрать другой цвет (читайте инструкцию)

Файлы для скачивания


rfa	rifar_tubog3_trubchatyyradiator_trehkolonchatyy_sboku.rfa	2.4 MB	Revit 2019
rvt	rifartubog_modelispecifikaciya.rvt	88.9 MB	Revit 2019
pdf	rifartubog_instrukciyaporabotesmodelyami.pdf	1.1 MB	—
txt	rifar_tubog3_trubchatyyradiator_trehkolonchatyy_sboku.txt	1 KB	—

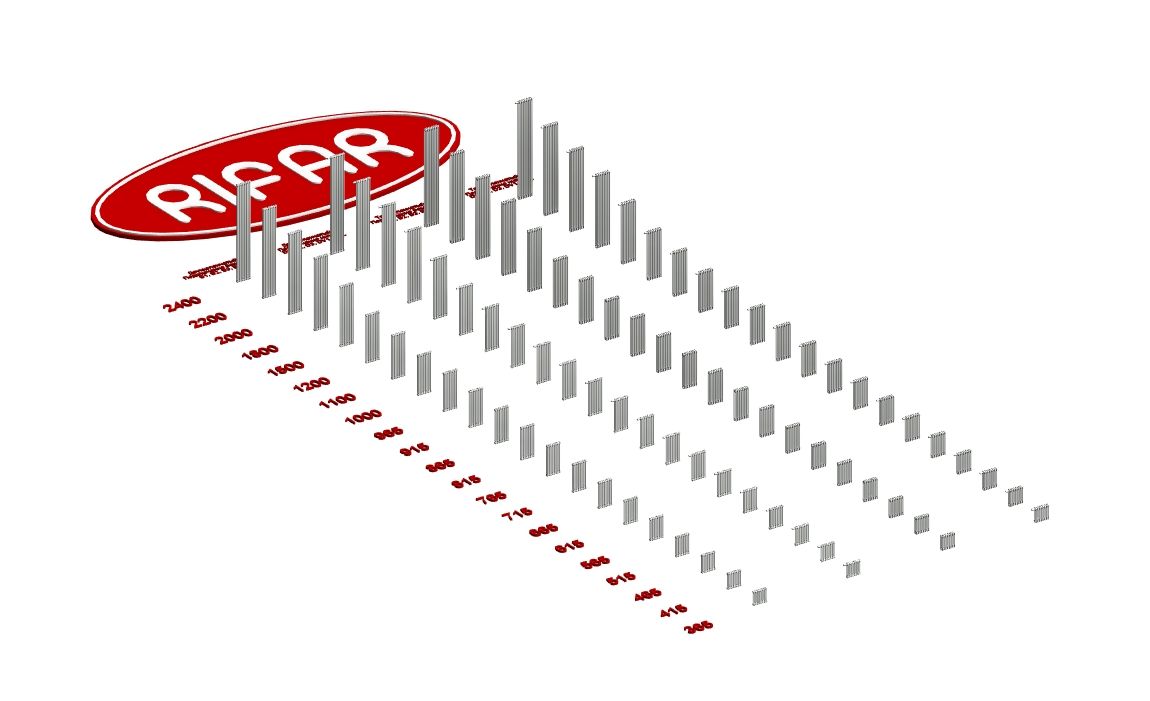

Типоразмеры (21)

Наименование	Масса секции
TUB 3037 / Высота 365 мм / Межосевое 300 мм	1.05
TUB 3042 / Высота 415 мм / Межосевое 350 мм	1.19
TUB 3047 / Высота 465 мм / Межосевое 400 мм	1.33
TUB 3052 / Высота 515 мм / Межосевое 450 мм	1.47
TUB 3057 / Высота 565 мм / Межосевое 500 мм	1.61

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Металл
Сайт производителя	Перейти
Размеры
Ширина	107 mm
Общие характеристики
Количество ADSK Количество	1
Наименование ADSK Наименование	Трубчатый радиатор RIFAR TUBOG, трехколончатое исполнение, боковое подключение
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	РИФАР
Температура обратной линии ADSK_Температура обратной линии	85 °C
