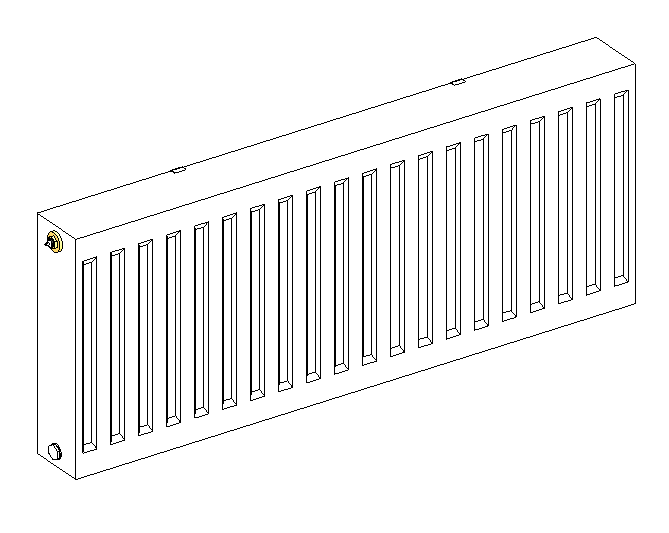

Радиатор стальной панельный EVRA Ventil Compact 22-300

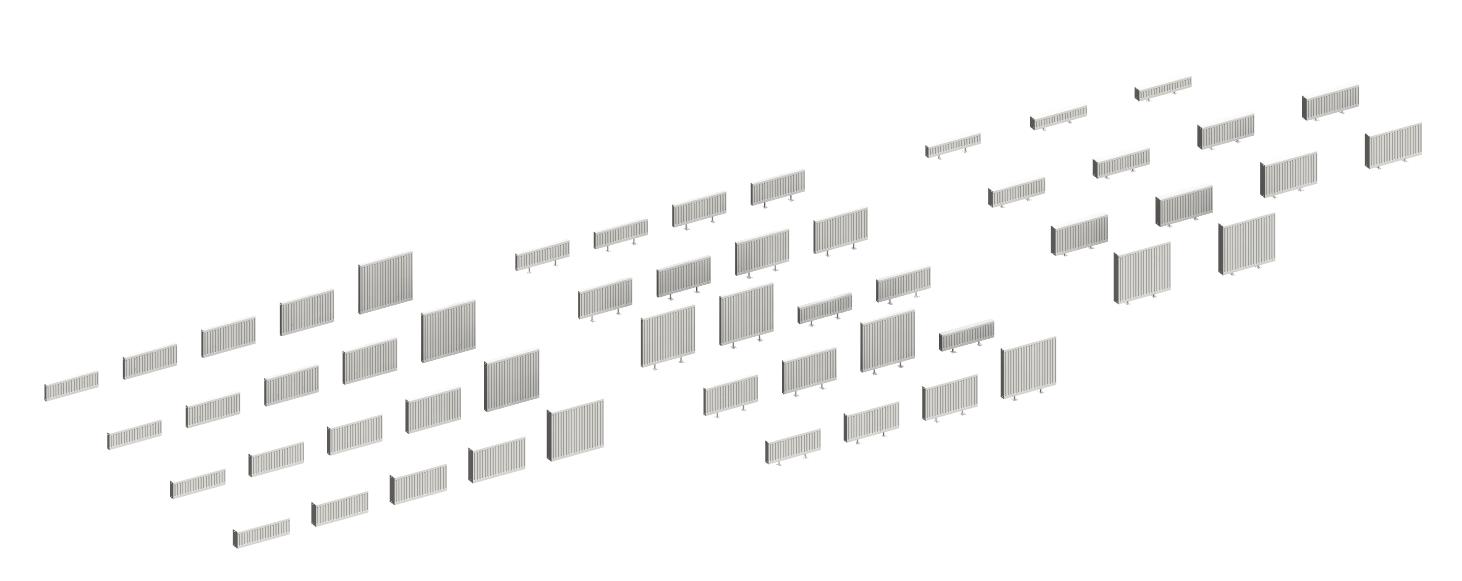

Версия Revit 2017. Семейство выполнено в трёх уровнях детализации с УГО. Реализована возможность выбора схемы подключения и типа креплений. Рекомендуем ознакомиться с инструкцией по работе с моделями перед их использованием.
Панельные радиаторы с конвекционными элементами и вмонтированным вкладышем термостатического крана, боковые поверхности закрыты защитными элементами, верхняя поверхность закрыта планкой типа «гриль». Вмонтированный подсоединительный комплект позволяет подключить радиатор как с низу, так и с боку. Два нижних подсоединительных отверстия для подключения на уровне пола, а также четыре боковых подсоединительных отверстия в каждом углу радиатора. Все отверстия имеют внутреннюю резьбу G1/2. Радиатор снабжён вкладышем термостатического крана Heimeier или Oventrop с предварительной регулировкой.
Подключение в радиаторах CV11 стандартно размещается справа. В радиаторах CV22 и CV33 оно может быть также и слева, если радиатор повернуть. Подающая труба всегда расположена ближе к центру радиатора, а обратная труба – ближе к краю радиатора.
