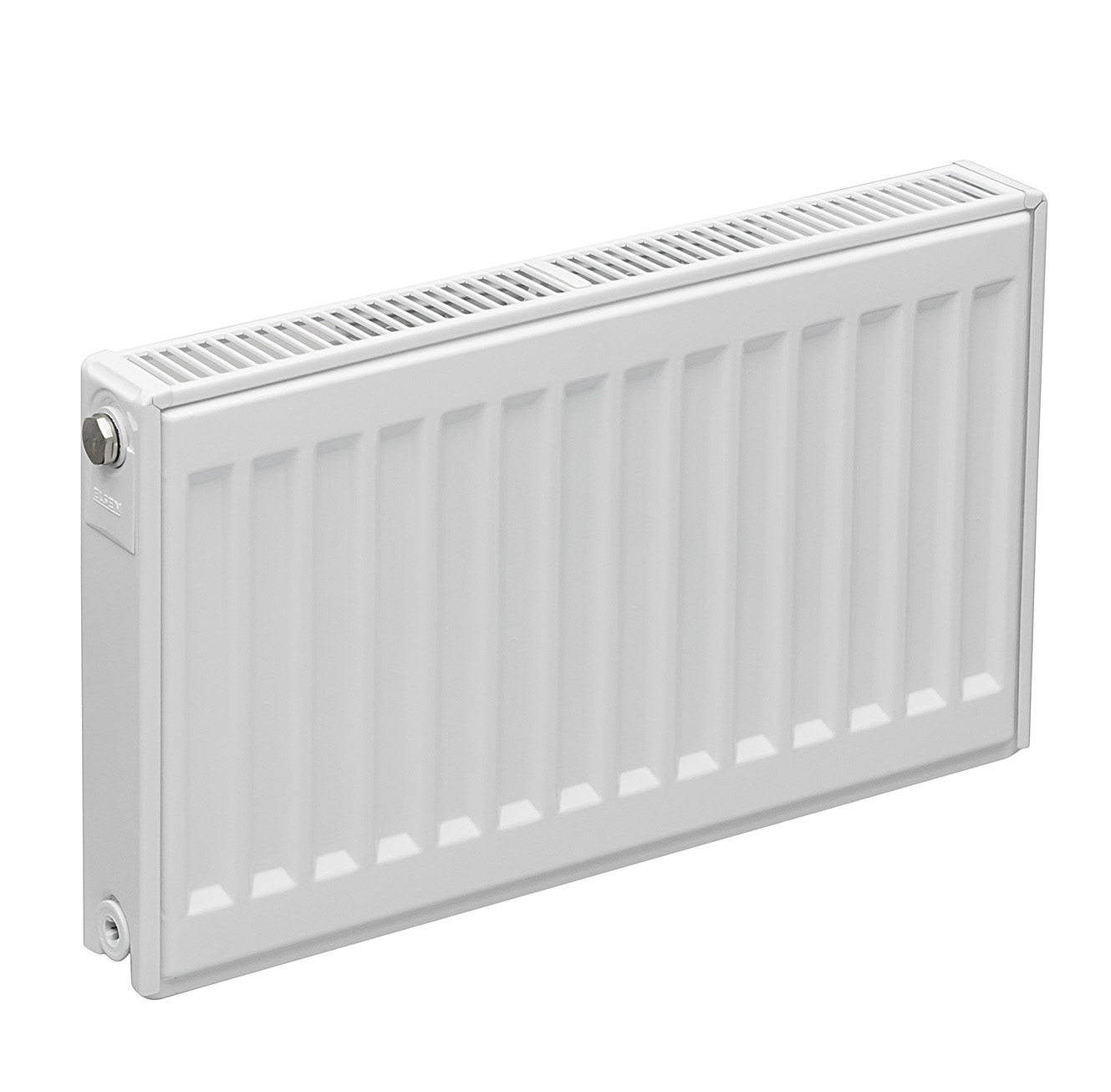

Радиатор Ventil 22 100-300-1400

Name: Радиатор Ventil 22 100-300-1400
Brand: ELSEN

Обновлено в 2019 году

Описание

Версия Revit 2017. Представленное загружаемое семейство радиатора, разработанное на основании каталога ELSEN, содержит в себе основные характеристики мощности, предельных температур и давления. Радиаторы имеют различные стили подключения, настраивается вариативность в параметрах экземпляра. Так же разработана спецификация по ГОСТ, вычисляющая кол-во оборудования, используемого в проекте. Радиаторы применяются в проектировании жилых зданий, гостиниц, административных зданиях, офисах, больницах и санаториях, учебных заведениях, детских дошкольных учреждениях и других.

Файлы для скачивания


rvt	r2017_v1_elsen_truby_krany_radiatory.rvt	73.1 MB	Revit 2017
rfa	r2017_v1_elsen_ventil_22.rfa	1.1 MB	Revit 2017
ifc	r2017_v1_elsen_ventil22.ifc	2.2 MB	IFC2X3
pdf	elsen_instruktsiya_po_rabote_s_modelyami.pdf	3.4 MB	—
adsklib	elsen_bibliotekamaterialov_oborudovanie.adsklib	1.9 MB	—

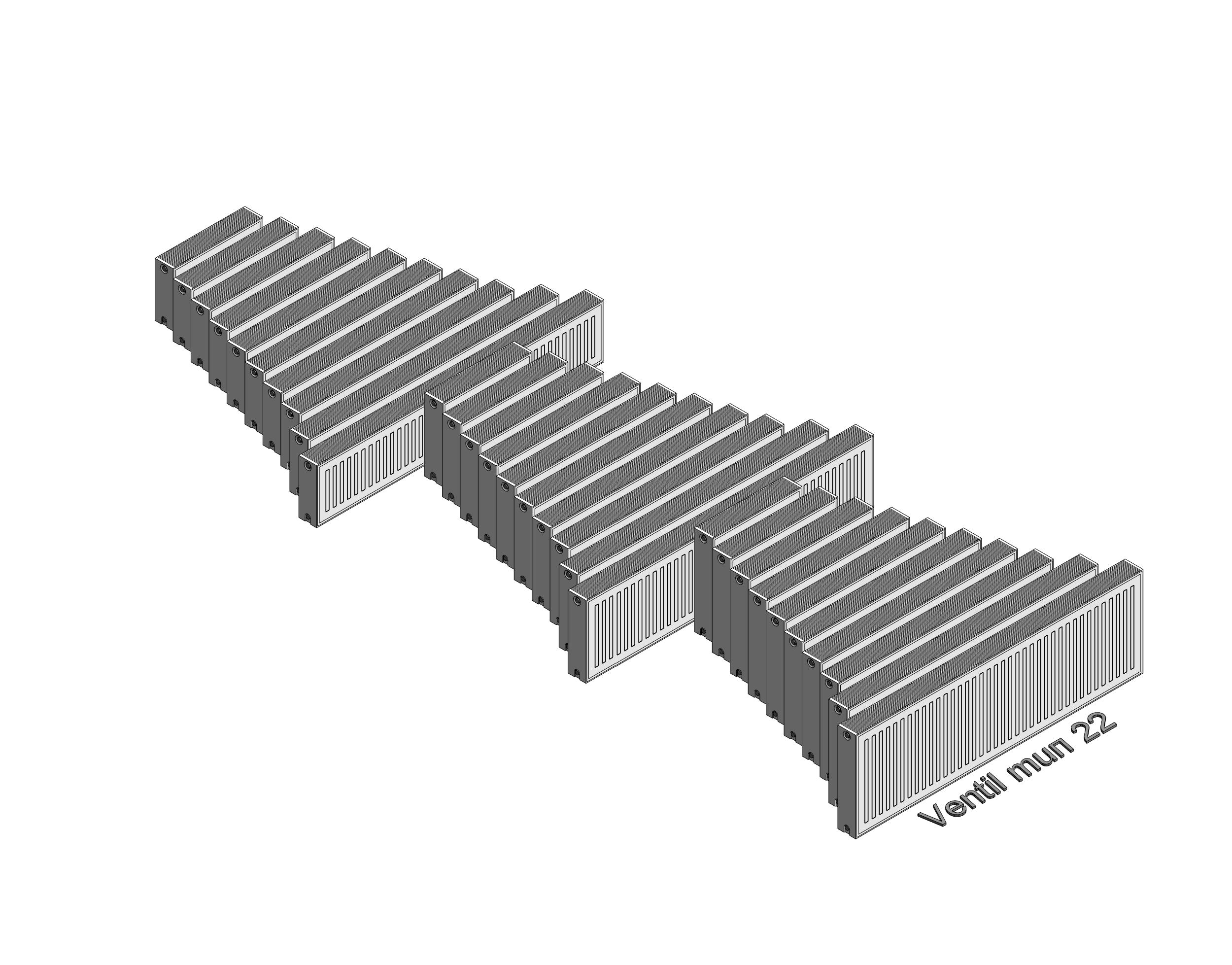

Типоразмеры (30)

Наименование	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	ELSEN Массив1	ELSEN Массив2	ELSEN_Тепловая мощность_90/70/20С	Описание
01-100х300x500	Стальной панельный радиатор, ERV 22, 100300500, RAL 9016 (белый)	ERV 22-03-05	5	24	563 Вт	Стальной панельный радиатор ELSEN ERV 22-03-05
02-100х300х600	Стальной панельный радиатор, ERV 22, 100300600, RAL 9016 (белый)	ERV 22-03-06	7	29	675 Вт	Стальной панельный радиатор ELSEN ERV 22-03-06
03-100х300х700	Стальной панельный радиатор, ERV 22, 100300700, RAL 9016 (белый)	ERV 22-03-07	8	34	788 Вт	Стальной панельный радиатор ELSEN ERV 22-03-07
04-100х300х800	Стальной панельный радиатор, ERV 22, 100300800, RAL 9016 (белый)	ERV 22-03-08	9	39	900 Вт	Стальной панельный радиатор ELSEN ERV 22-03-08
05-100х300х900	Стальной панельный радиатор, ERV 22, 100300900, RAL 9016 (белый)	ERV 22-03-09	10	44	1013 Вт	Стальной панельный радиатор ELSEN ERV 22-03-09

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	300 mm
Ширина	100 mm
Длина	1400 mm
Общие характеристики
Группирование ADSK Группирование	Радиаторы
Обозначение ADSK Обозначение	Ventil тип 22
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ELSEN
ELSEN Материал	ELSEN_Радиаторы_Ventil_Белый
