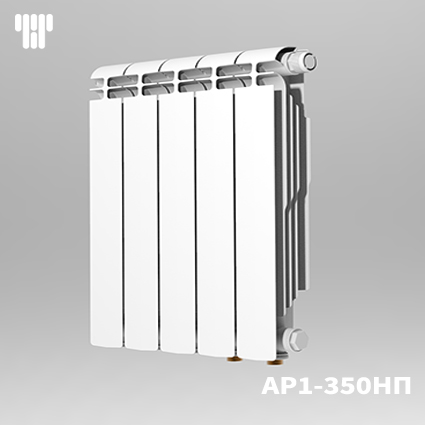

Радиатор алюминиевый Теплоприбор АР1-350НП с нижним подключением

Name: Радиатор алюминиевый Теплоприбор АР1-350НП с нижним подключением
Brand: СНПО "Теплоприбор

Обновлено в 2024 году

Описание

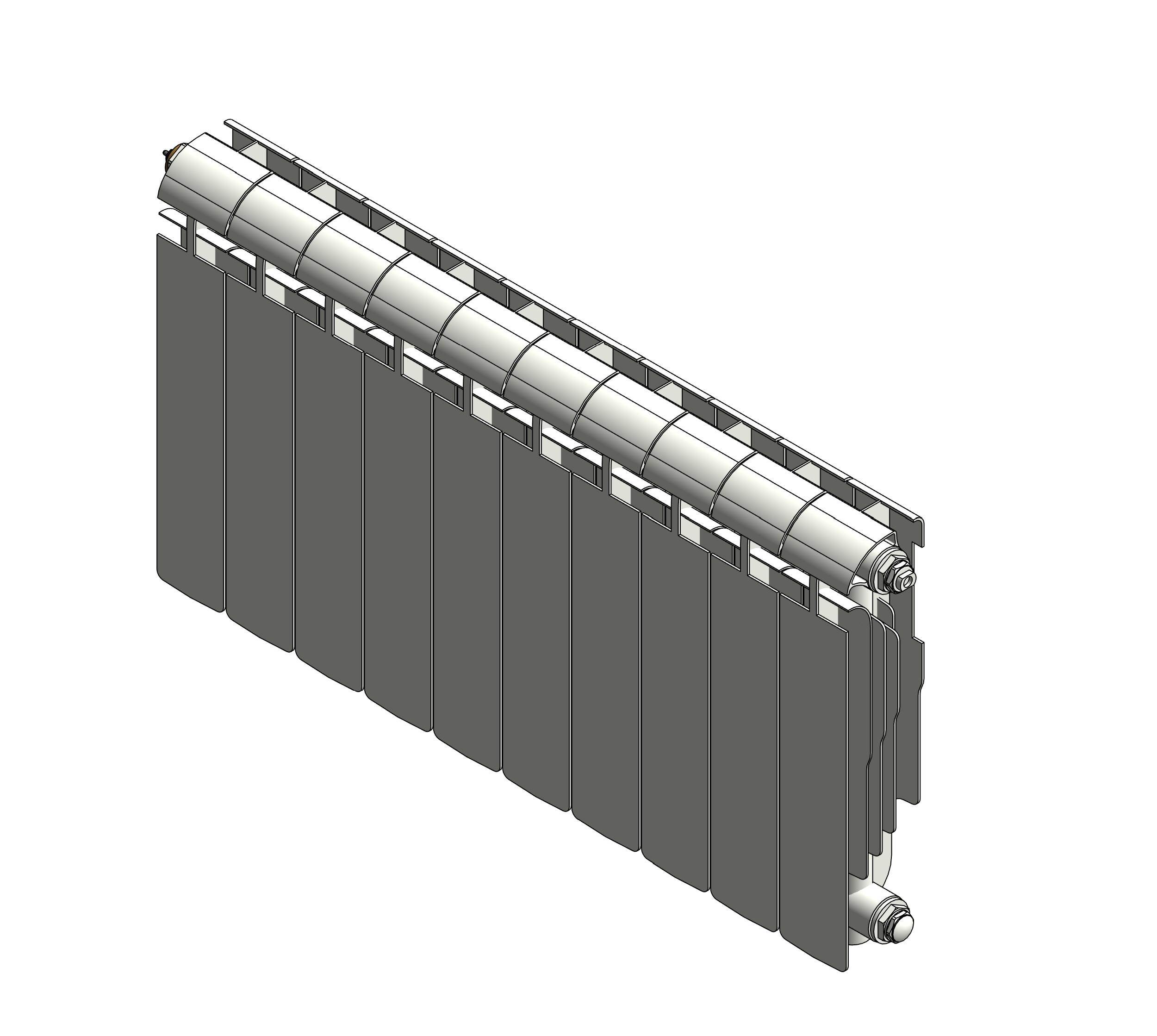

Версия Revit 2019. Секционный алюминиевый радиатор Теплоприбор АР1-350НП с нижним подключением. Предназначен для применения как в автономных системах отопления индивидуальных домов, так и в системах центрального отопления жилищных комплексов и административных зданий. Радиаторы могут устанавливаться с применением двухтрубных, однотрубных или лучевых схем монтажа. Сборка: четные и нечетные секции для удобство монтажа на строительных объектах. Комплектация систем отопления: аксессуары к каждому виду радиаторов.

Теплоотдача Т=70°С/Вт: 138
Межосевое расстояние, мм/: 350
Рабочее давление /АТМ: 16
Максимальная температура теплоносителя/С: 110
Вес секции/кг: 1,06
Покрытие порошковая эмаль/ RAL: 9016
ГОСТ: 31311-2005
Сертификат соответствия: Да
.

Файлы для скачивания


rvt	bimlib_sekcionnyeradiatory_teplopribor.rvt	81.9 MB	Revit 2019
rfa	bimlib_sekcionnyyradiator_ar1-350-500-np_teplopribor.rfa	1.9 MB	Revit 2019
pdf	Sertifikat_AR1.pdf	263 KB	—
pdf	Pasport-AR1.pdf	245 KB	—
txt	bimlib_sekcionnyyradiator_ar1-350-500-np_teplopribor.txt	29 KB	—

Типоразмеры (8)

Наименование	Код изделия ADSK_Код изделия	Адаптер видимость	Кронштейны Видимость Общие	Таблица поиска
1х1/2_350(h)	АР1-350 НП	False	False	АР1-350_НП
1х1/2_500(h)	АР1-500 НП	False	False	АР1-500_НП
1х3/4_350(h)	АР1-350 НП	True	False	АР1-350_НП
1х3/4_500(h)	АР1-500 НП	True	False	АР1-500_НП
1х3/4 (с кронштейнами)_500(h)	АР1-500 НП	True	True	АР1-500_НП

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Металл, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	420 mm
Ширина	90 mm
Длина	80 mm
Общие характеристики
Материал ADSK Материал	BIMLIB_Белый_Теплоприбор
Обозначение ADSK Обозначение	ГОСТ 31311-2005
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО СНПО «Теплоприбор»
Изготовитель	ООО СНПО «Теплоприбор»
