Радиатор BILUX ALM-500 алюминиевый с боковым подключением

Name: Радиатор BILUX ALM-500 алюминиевый с боковым подключением
Brand: СНПО "Теплоприбор

Обновлено в 2024 году

Описание

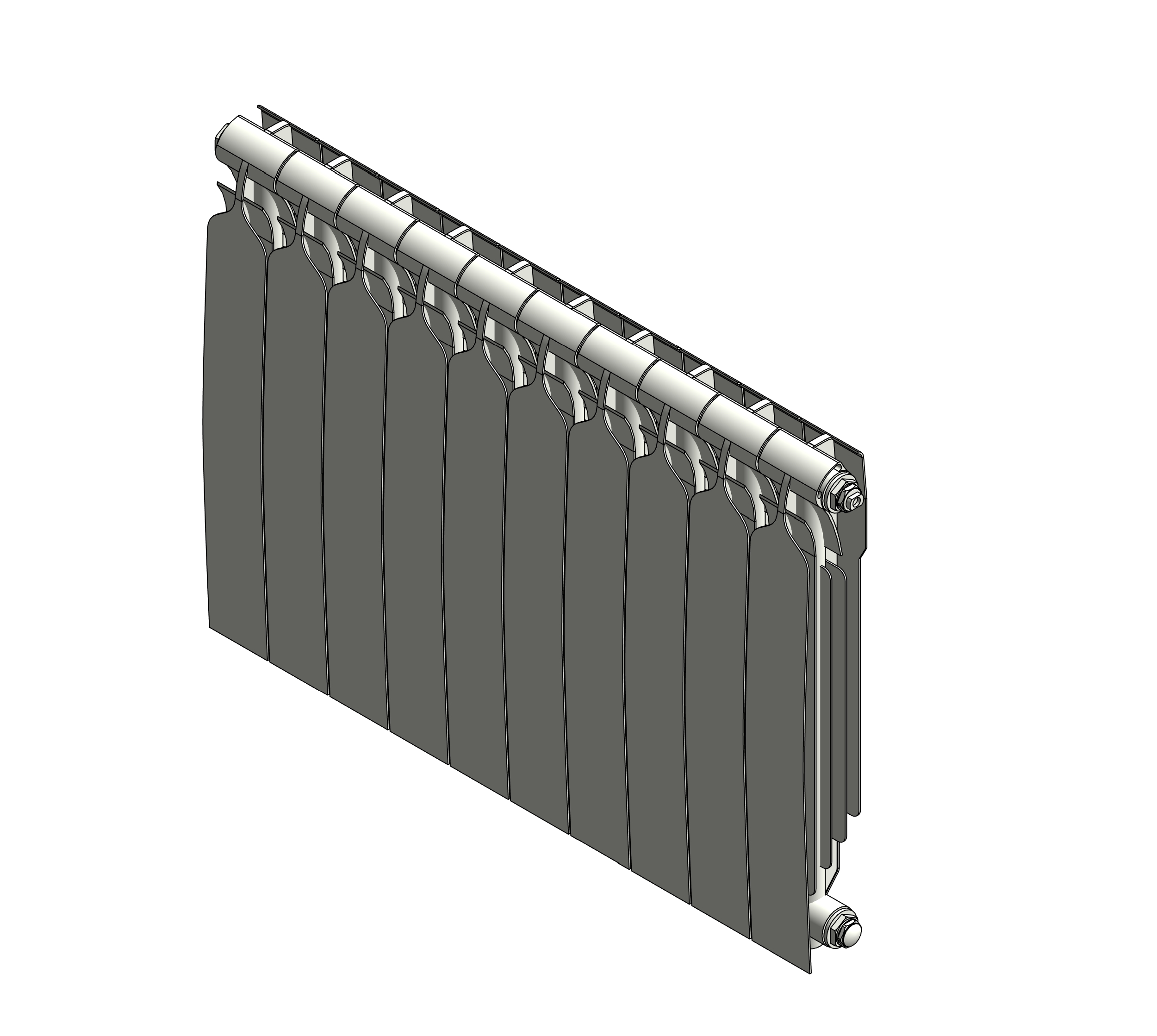

Версия Revit 2019. Секционный алюминиевый Радиатор BILUX ALM-500 с боковым подключением. Предназначен для применения как в автономных системах отопления индивидуальных домов, так и в системах центрального отопления жилищных комплексов и административных зданий. Радиаторы могут устанавливаться с применением двухтрубных, однотрубных или лучевых схем монтажа.

Теплоотдача Т=70°С/Вт: 175
Межосевое расстояние, мм/: 500
Рабочее давление /АТМ: 16
Максимальная температура теплоносителя/С: 110
Вес секции/кг: 1,10
Покрытие порошковая эмаль/RAL: 9016
Сертификат соответствия: Да

Файлы для скачивания


rfa	bimlib_sekcionnyyradiator_biluxalm500_teplopribor.rfa	1.6 MB	Revit 2019
rvt	bimlib_sekcionnyeradiatory_teplopribor.rvt	81.9 MB	Revit 2019
pdf	Sertifikat-sootvetstviya.pdf	534 KB	—

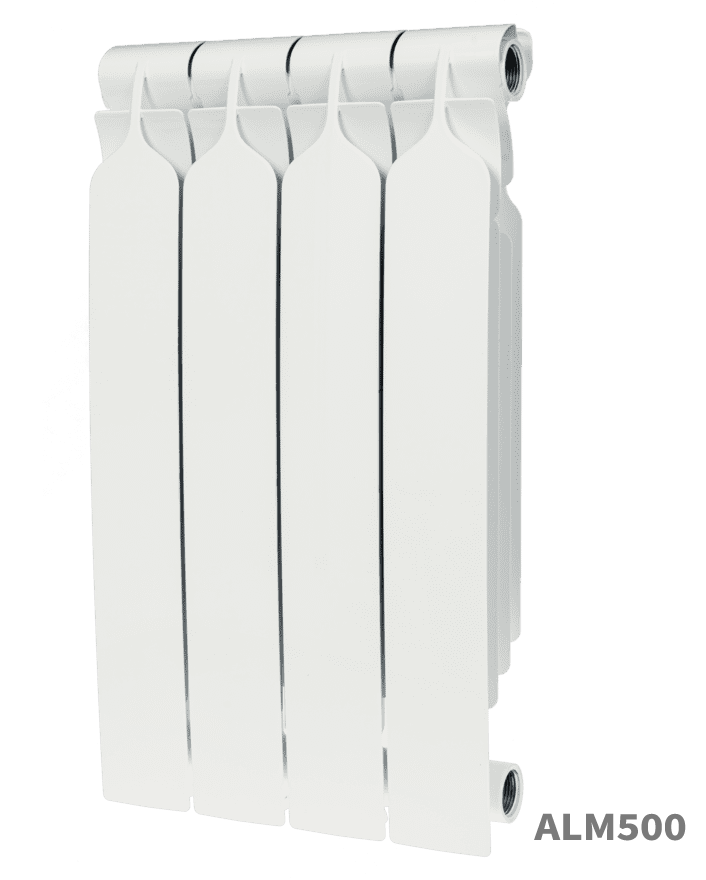

png	ALM500.png	97 KB	—
pdf	teplopribor_instruktsiya_po_rabote_s_modelyami.pdf	1.3 MB	—

Типоразмеры (4)

Наименование	Комплект аксессуаров	Кронштейны Видимость Общие
Комплект ТРВ.k3.42. 1х1/2_500(h)	Вл_Общ_Комплекты_Теплоприбор : Комплект ТРВ.k3.42. 1х1/2	False
Комплект ТРВ.k3.42. 1х1/2 (3 кронштейна)_500(h)	Вл_Общ_Комплекты_Теплоприбор : Комплект ТРВ.k3.42. 1х1/2 (3 кроншейна)	True
Комплект GRk42Б 1х3/4 (3 кронштейна)_500(h)	Вл_Общ_Комплекты_Теплоприбор : Комплект GRk42Б 1х3/4 (3 кроншейна)	True
Комплект GRk42Б 1х3/4_500(h)	Вл_Общ_Комплекты_Теплоприбор : Комплект GRk42Б 1х3/4	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Металл, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Общие характеристики
Материал ADSK Материал	BIMLIB_Белый_Теплоприбор
Обозначение ADSK Обозначение	ГОСТ 31311-2005
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО СНПО «Теплоприбор»
Код изделия ADSK_Код изделия	BILUX AL M500
