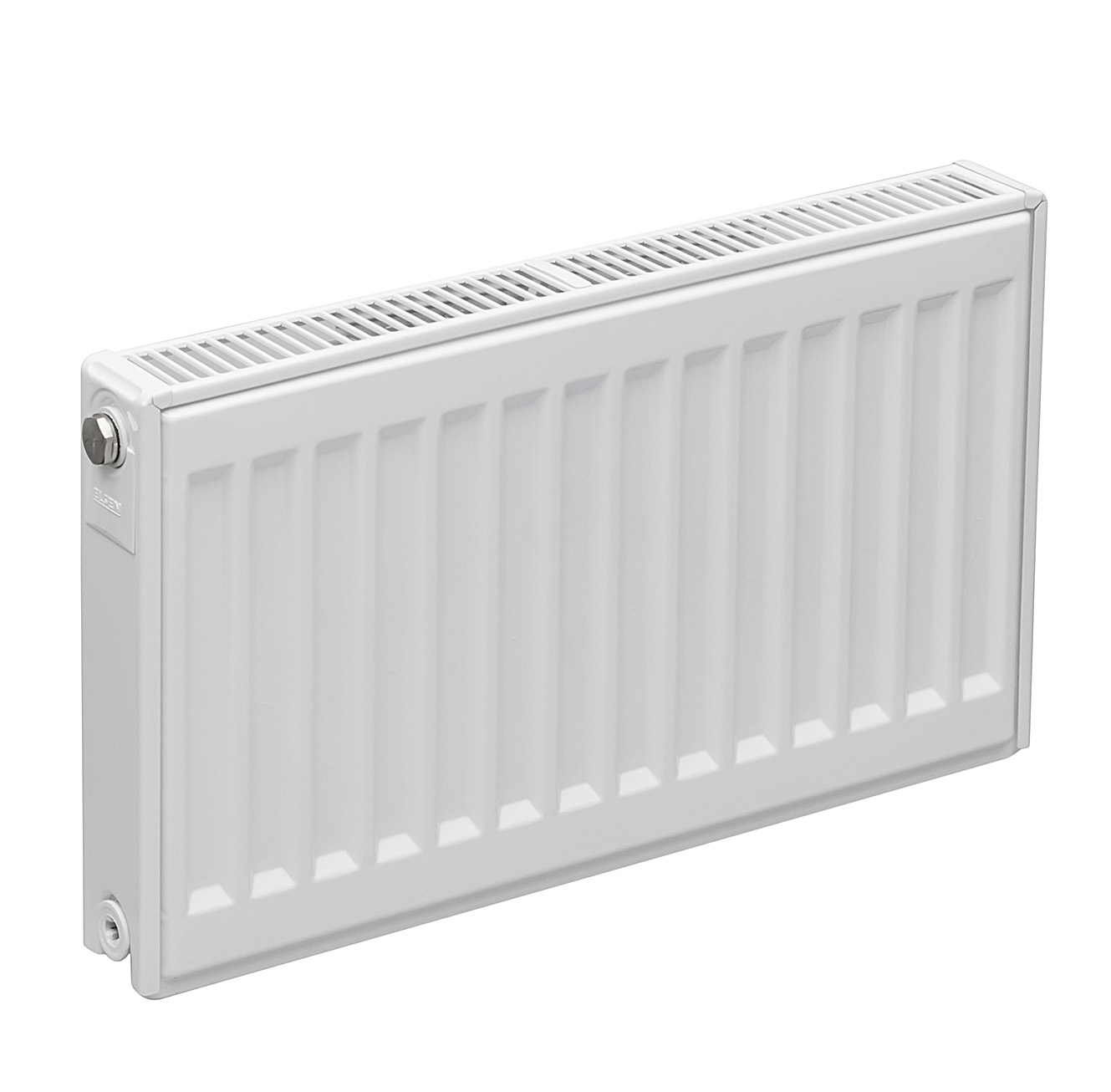

Радиатор Kompakt 22 100-500-700
Обновлено в 2019 годуОписание
Версия Revit 2017. Представленное загружаемое семейство радиатора, разработанное на основании каталога ELSEN, содержит в себе основные характеристики мощности, предельных температур и давления. Радиаторы имеют различные стили подключения, настраивается вариативность в параметрах экземпляра. Так же разработана спецификация по ГОСТ, вычисляющая кол-во оборудования, используемого в проекте. Радиаторы применяются в проектировании жилых зданий, гостиниц, административных зданиях, офисах, больницах и санаториях, учебных заведениях, детских дошкольных учреждениях и других.
Файлы для скачивания
Скачивание моделей этого производителя откроется 1 ноября: лимит на месяц исчерпан. Модели других производителей доступны.
| rvt | r2017_v1_elsen_truby_krany_radiatory.rvt | 73.1 MB | Revit 2017 | |
| rfa | r2017_v1_elsen_komrakt_22.rfa | 900 KB | Revit 2017 | |
| ifc | r2017_v1_elsen_kompakt22.ifc | 2.1 MB | IFC2X3 | |
| elsen_instruktsiya_po_rabote_s_modelyami.pdf | 3.4 MB | — | ||
| adsklib | elsen_bibliotekamaterialov_oborudovanie.adsklib | 1.9 MB | — |

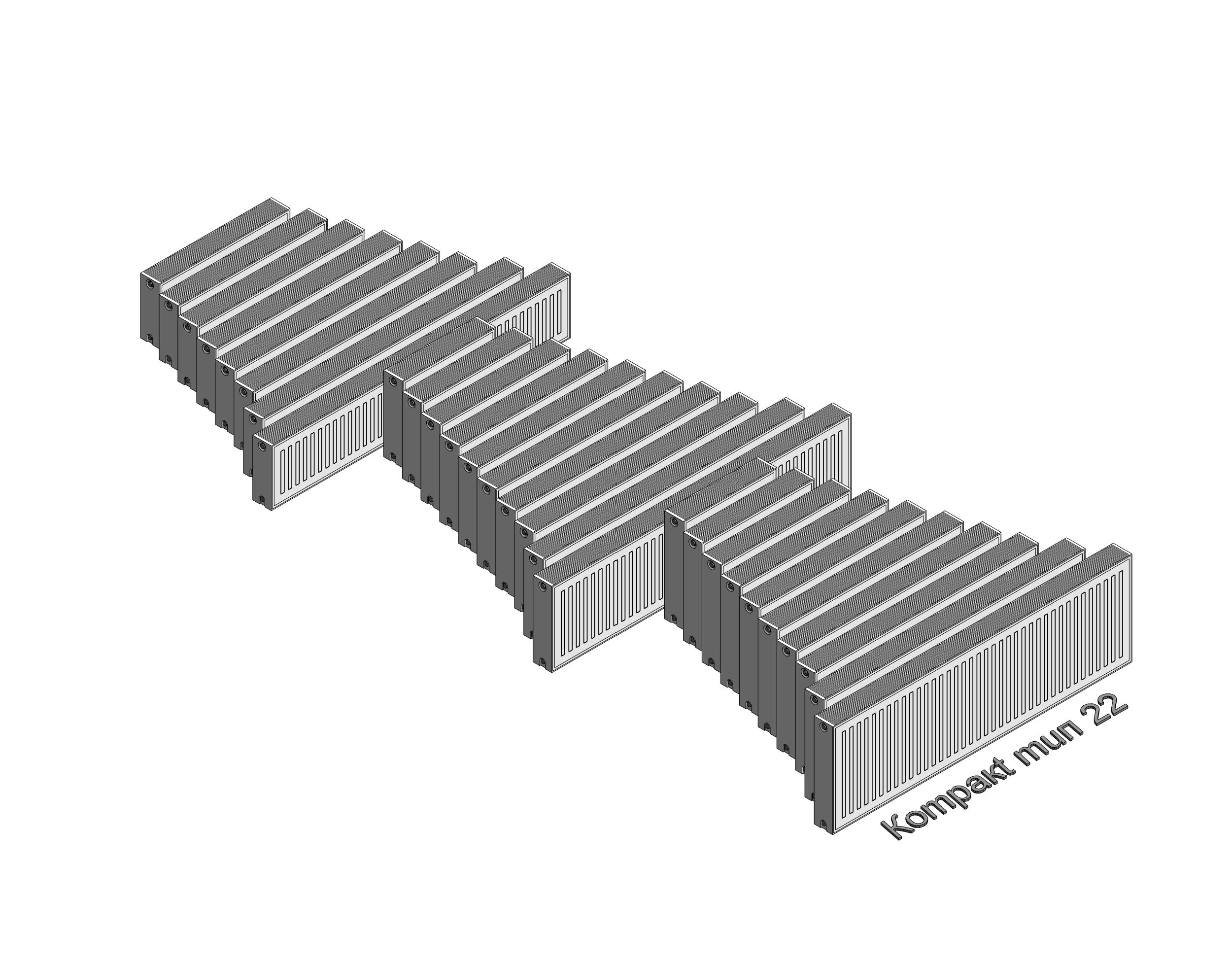

Типоразмеры (30)
| Наименование | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | ELSEN Массив1 | ELSEN Массив2 | ELSEN_Тепловая мощность_90/70/20С | Описание |
|---|---|---|---|---|---|---|
| 01-100х300x500 | Стальной панельный радиатор, ERK 22, 100*300*500, RAL 9016 (белый) | ERK 22-03-05 | 5 | 24 | 563 Вт | Стальной панельный радиатор ELSEN ERK 22-03-05 |
| 02-100х300х600 | Стальной панельный радиатор, ERK 22, 100*300*600, RAL 9016 (белый) | ERK 22-03-06 | 7 | 29 | 675 Вт | Стальной панельный радиатор ELSEN ERK 22-03-06 |
| 03-100х300х700 | Стальной панельный радиатор, ERK 22, 100*300*700, RAL 9016 (белый) | ERK 22-03-07 | 8 | 34 | 788 Вт | Стальной панельный радиатор ELSEN ERK 22-03-07 |
| 04-100х300х800 | Стальной панельный радиатор, ERK 22, 100*300*800, RAL 9016 (белый) | ERK 22-03-08 | 9 | 39 | 900 Вт | Стальной панельный радиатор ELSEN ERK 22-03-08 |
| 05-100х300х900 | Стальной панельный радиатор, ERK 22, 100*300*900, RAL 9016 (белый) | ERK 22-03-09 | 10 | 44 | 1013 Вт | Стальной панельный радиатор ELSEN ERK 22-03-09 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Обогревательные приборы |
| Материалы | Алюминий |
| Размеры | |
| Высота | 500 mm |
| Ширина | 100 mm |
| Длина | 700 mm |
| Общие характеристики | |
| Группирование ADSK Группирование | Радиаторы |
| Обозначение ADSK Обозначение | Коmракt тип 22 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ELSEN |
| ELSEN Материал | ELSEN_Радиаторы_Kompakt_Белый |
