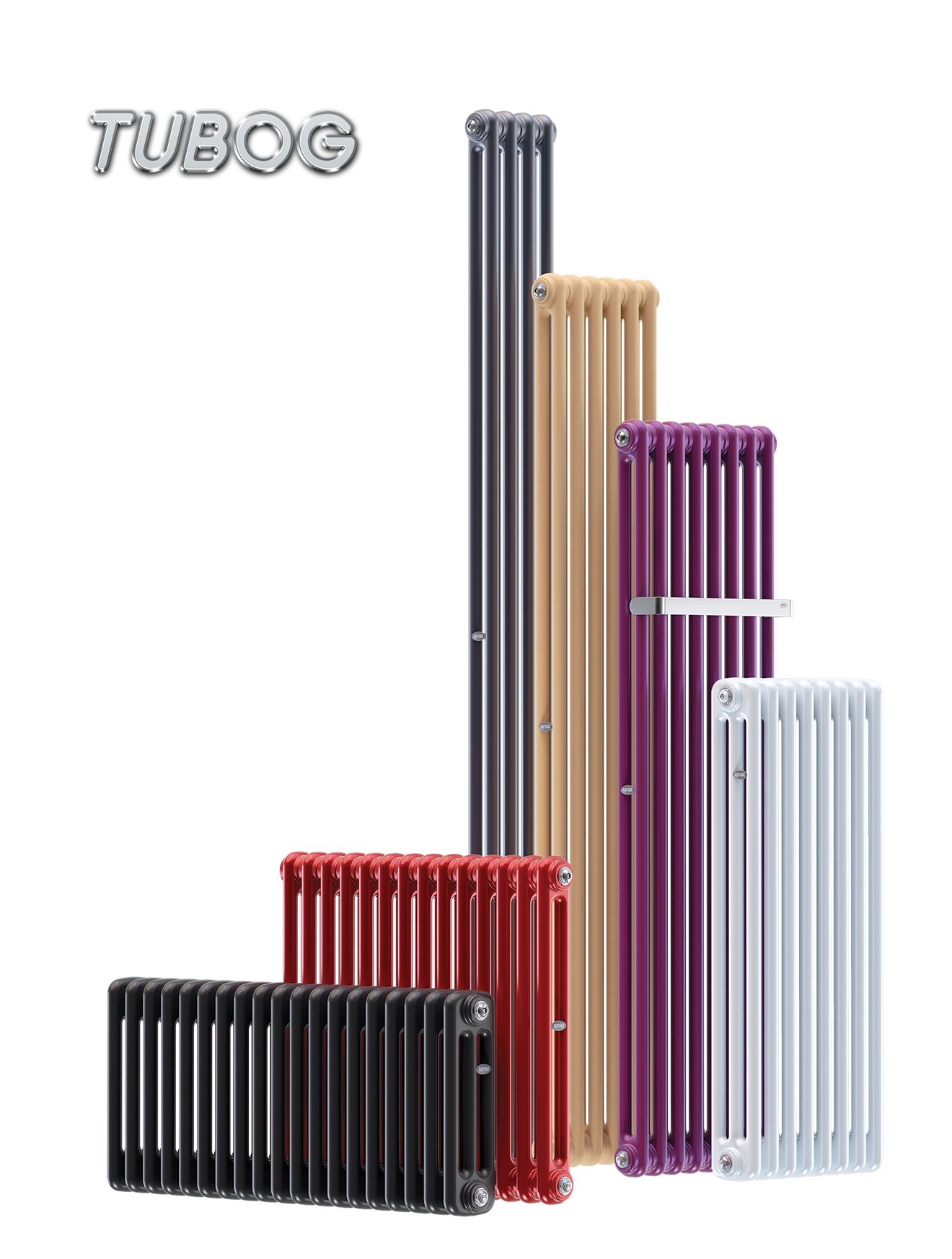

Трубчатый радиатор стальной двухколончатый RIFAR TUBOG 2 с нижним подключением

Name: Трубчатый радиатор стальной двухколончатый RIFAR TUBOG 2 с нижним подключением
Brand: РИФАР

Обновлено в 2023 году

Описание

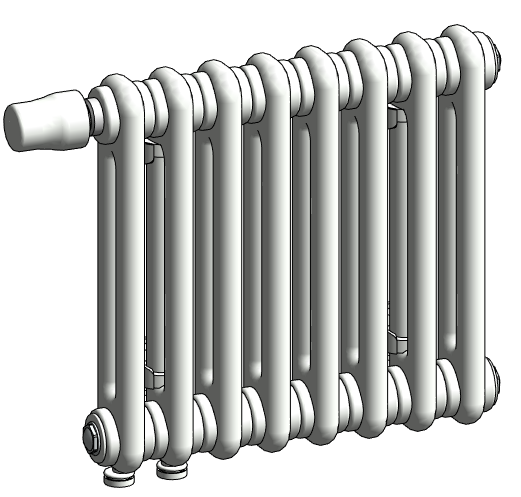

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. Реализована возможность выбора схемы подключения и типа креплений. Рекомендуем ознакомиться с инструкцией по работе с моделями перед их использованием.
Глубина: 107 мм (трехколончатый);
Высота: 365-2335мм;
Длина: 4-56 секций (N=300-935мм), 2-20 секций (N=1035-2335мм)
Подключение боковое: B1, B2, B3, B4;
Цвет: RAL 9016; Можно выбрать другой цвет (читайте инструкцию)

Файлы для скачивания


rfa	rifar_tubog2_trubchatyyradiator_dvuhkolonchatyy_snizu.rfa	4.2 MB	Revit 2019
rvt	rifartubog_modelispecifikaciya.rvt	88.9 MB	Revit 2019
pdf	rifartubog_instrukciyaporabotesmodelyami.pdf	1.1 MB	—
txt	rifar_tubog2_trubchatyyradiator_dvuhkolonchatyy_snizu.txt	1 KB	—

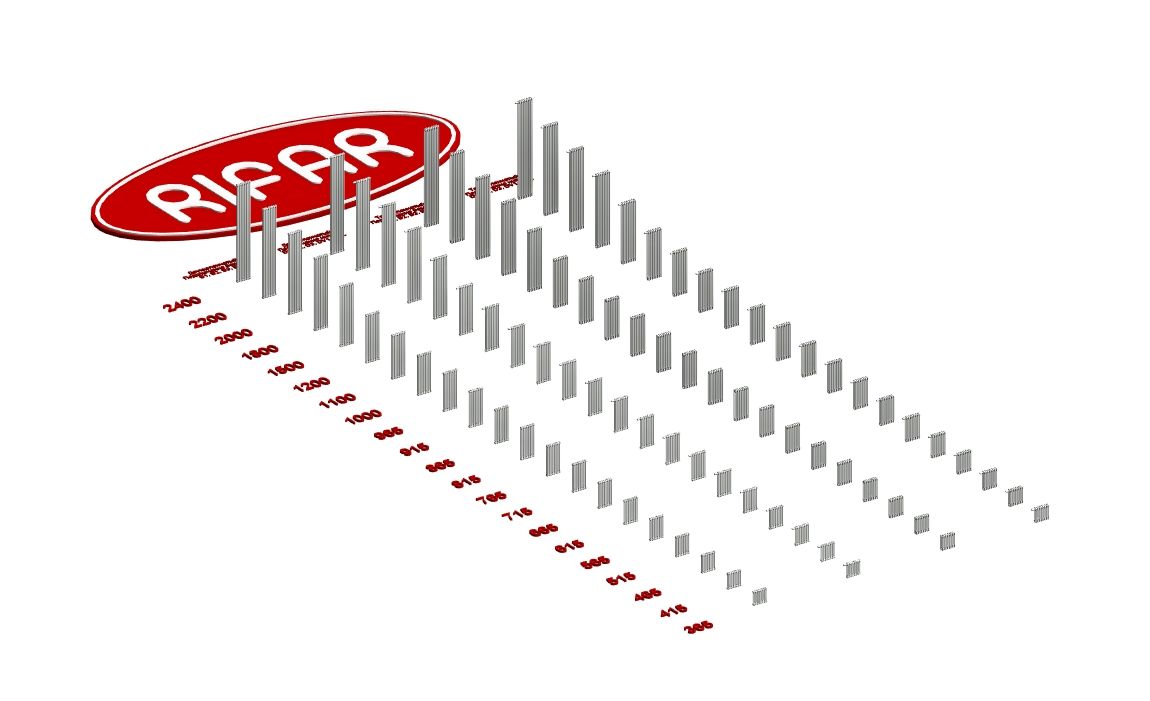

Типоразмеры (21)

Наименование	Масса секции
TUB 2037 / Высота 365 мм / Межосевое 300 мм	0.7
TUB 2042 / Высота 415 мм / Межосевое 350 мм	0.79
TUB 2047 / Высота 465 мм / Межосевое 400 мм	0.88
TUB 2052 / Высота 515 мм / Межосевое 450 мм	0.98
TUB 2057 / Высота 565 мм / Межосевое 500 мм	1.07

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Металл
Сайт производителя	Перейти
Размеры
Ширина	66 mm
Общие характеристики
Количество ADSK Количество	1
Диаметр условный ADSK_Диаметр условный	20 мм
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	РИФАР
Температура обратной линии ADSK_Температура обратной линии	85 °C
