Трубчатый дизайн-радиатор стальной двухколончатый ТЕПЛОФОРТ с боковым подключением
Обновлено 7 месяцев назадОписание

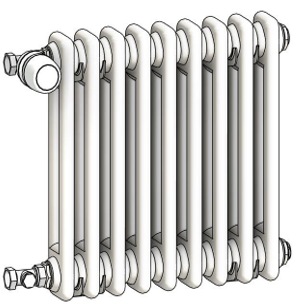

Версия Revit 2019.

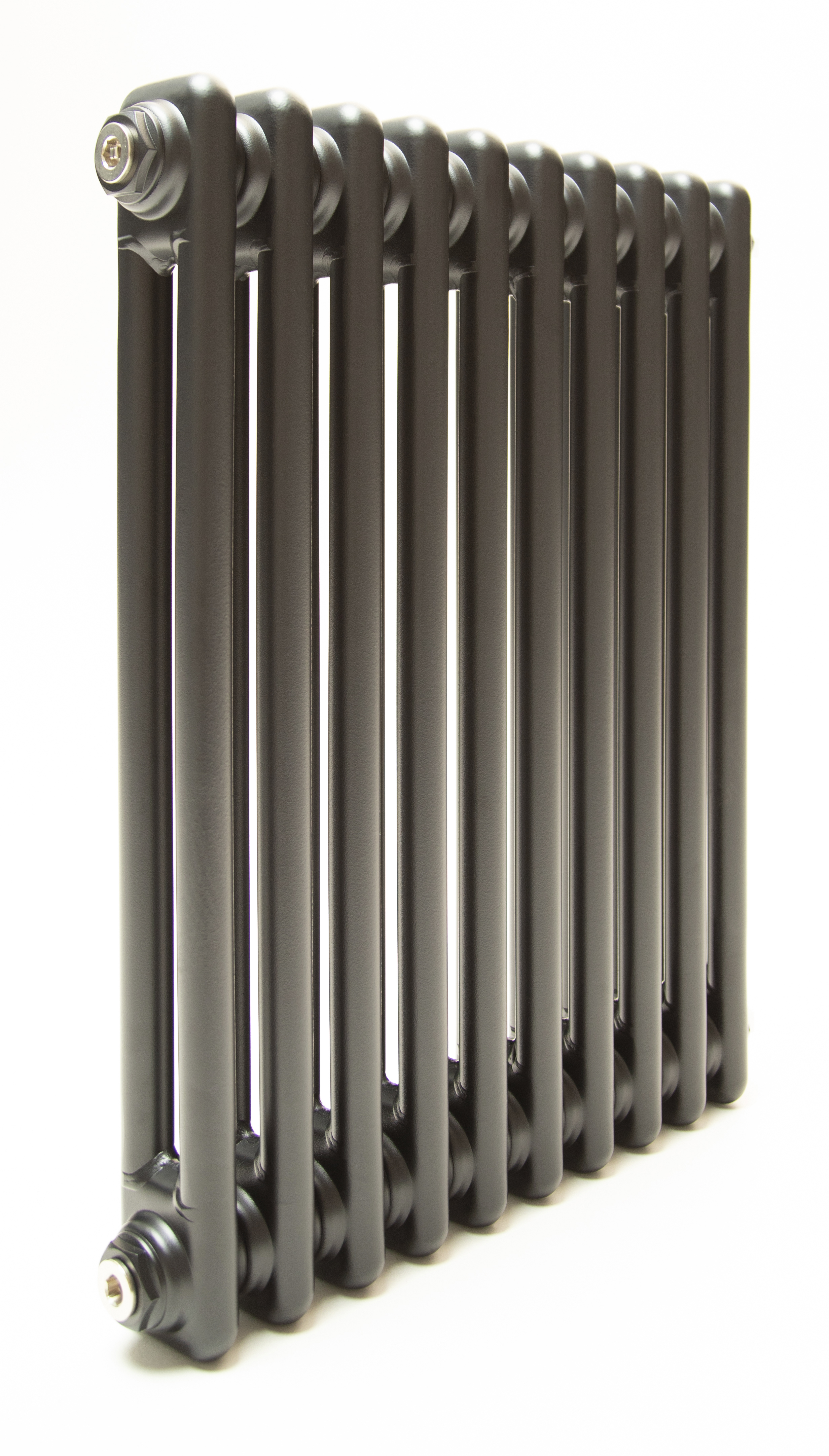

ТЕПЛОФОРТ - трубчатый секционный радиатор из стали. Коллекторная часть радиатора выполнена из листовой стали толщиной 2 мм. Наружный диаметр труб 25 мм, толщина труб 1,5 мм. Радиаторы предназначены для использования в системах отопления с температурой теплоносителя до 120˚C и рабочим давлением до 1,6 МПА (16 бар), значение pH в диапазоне от 8 до 9,5.
Габаритная высота двухтрубного радиатора (ТР2) от 305 мм до 1805 мм.
Количество секций по высотам:
ТР2030-ТР2040 - от 3 до 50 секций (Длина от 155 мм до 2270 мм)
ТР2050-ТР2090 - от 3 до 48 секций (Длина от 155 мм до 2180 мм)
ТР2100-ТР2180 - от 3 до 20 секций (Длина от 155 мм до 920 мм)
Боковое подключение 3/4".

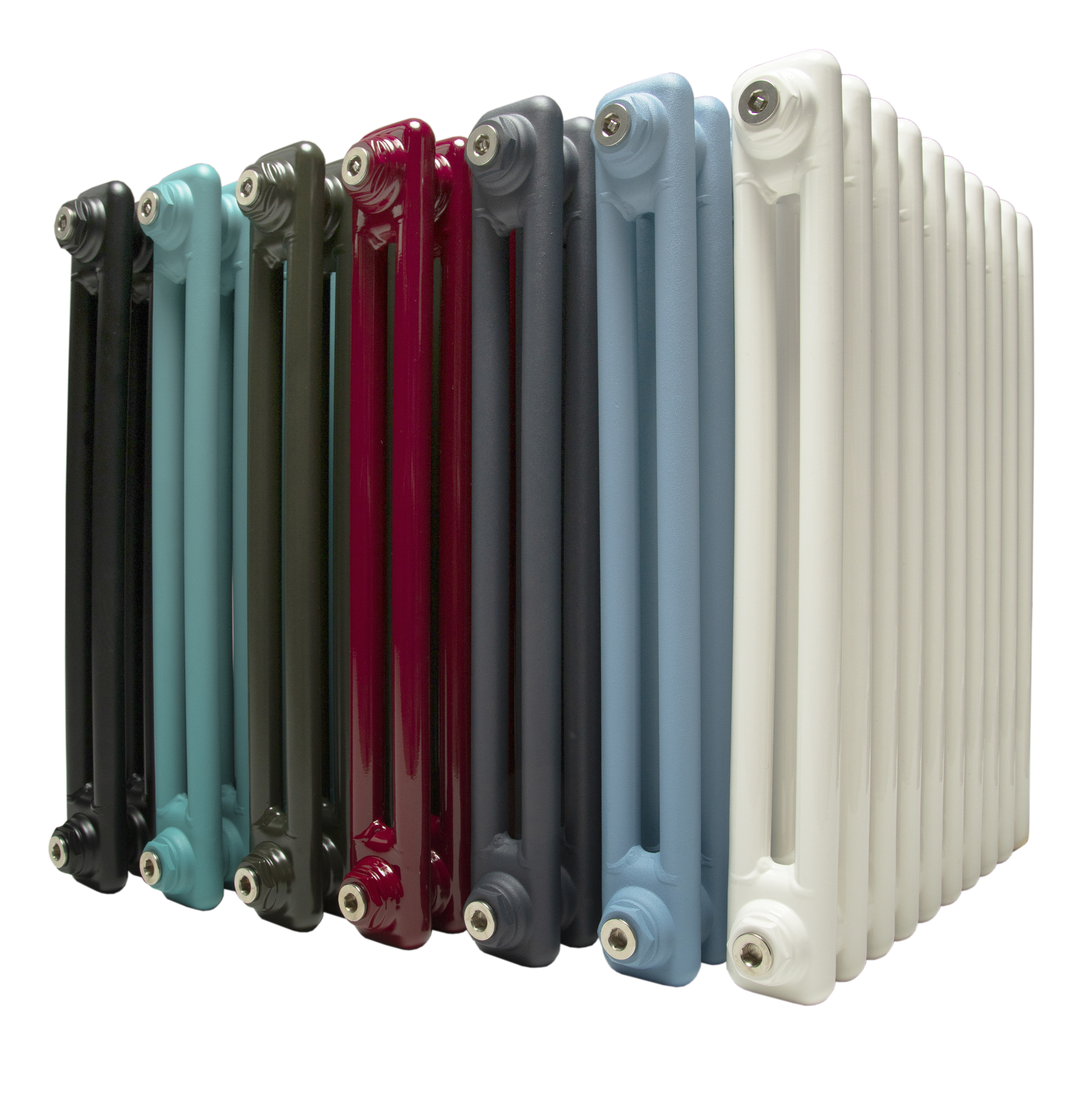

Радиатор покрыт порошковой краской. Исполнение в любых цветах RAL.
Сделано в России.
ТЕПЛОФОРТ - трубчатый секционный радиатор из стали. Коллекторная часть радиатора выполнена из листовой стали толщиной 2 мм. Наружный диаметр труб 25 мм, толщина труб 1,5 мм. Радиаторы предназначены для использования в системах отопления с температурой теплоносителя до 120˚C и рабочим давлением до 1,6 МПА (16 бар), значение pH в диапазоне от 8 до 9,5.
Габаритная высота двухтрубного радиатора (ТР2) от 305 мм до 1805 мм.
Количество секций по высотам:
ТР2030-ТР2040 - от 3 до 50 секций (Длина от 155 мм до 2270 мм)
ТР2050-ТР2090 - от 3 до 48 секций (Длина от 155 мм до 2180 мм)
ТР2100-ТР2180 - от 3 до 20 секций (Длина от 155 мм до 920 мм)
Боковое подключение 3/4".
Радиатор покрыт порошковой краской. Исполнение в любых цветах RAL.
Сделано в России.
Файлы для скачивания
| rfa | Теплофорт_Трубчатый радиатор_2 колонки_Боковое подключение.rfa | 4.2 MB | Revit 2019 | |
| rvt | !Теплофорт_Библиотека трубчатых радиаторов_V1.2.rvt | 84.0 MB | Revit 2019 | |
| txt | Теплофорт_Трубчатый радиатор_2 колонки_Боковое подключение.txt | 280 B | — | |
| Теплофорт_Инструкция к BIM-моделям_Трубчатые радиаторы_V1.pdf | 417 KB | — |
Типоразмеры (18)
| Наименование | Высотный тип | Секция Масса |
|---|---|---|
| TP 2030 | 1 | 0.62 |
| TP 2037 | 1 | 0.7 |
| TP 2040 | 1 | 0.9 |
| TP 2050 | 1 | 1 |
| TP 2057 | 1 | 1.3 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Обогревательные приборы |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Диаметр условный ADSK_Диаметр условный | 20 мм |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ТЕПЛОФОРТ |
| LT Марка | Теплофорт_2_Марка |
