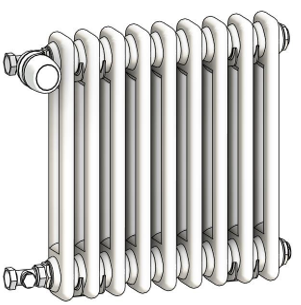

Трубчатый дизайн-радиатор стальной двухколончатый ТЕПЛОФОРТ с нижним подключением
Обновлено 7 месяцев назадОписание
Версия Revit 2019.
ТЕПЛОФОРТ - трубчатый секционный радиатор из стали. Коллекторная часть радиатора выполнена из листовой стали толщиной 2 мм. Наружный диаметр труб 25 мм, толщина труб 1,5 мм. Радиаторы предназначены для использования в системах отопления с температурой теплоносителя до 120˚C и рабочим давлением до 1,6 МПА (16 бар), значение pH в диапазоне от 8 до 9,5.
Габаритная высота двухтрубного радиатора (ТР2) от 305 мм до 1805 мм.
Количество секций по высотам:
ТР2030-ТР2040 - от 3 до 50 секций (Длина от 155 мм до 2270 мм)
ТР2050-ТР2090 - от 3 до 48 секций (Длина от 155 мм до 2180 мм)
ТР2100-ТР2180 - от 3 до 20 секций (Длина от 155 мм до 920 мм)

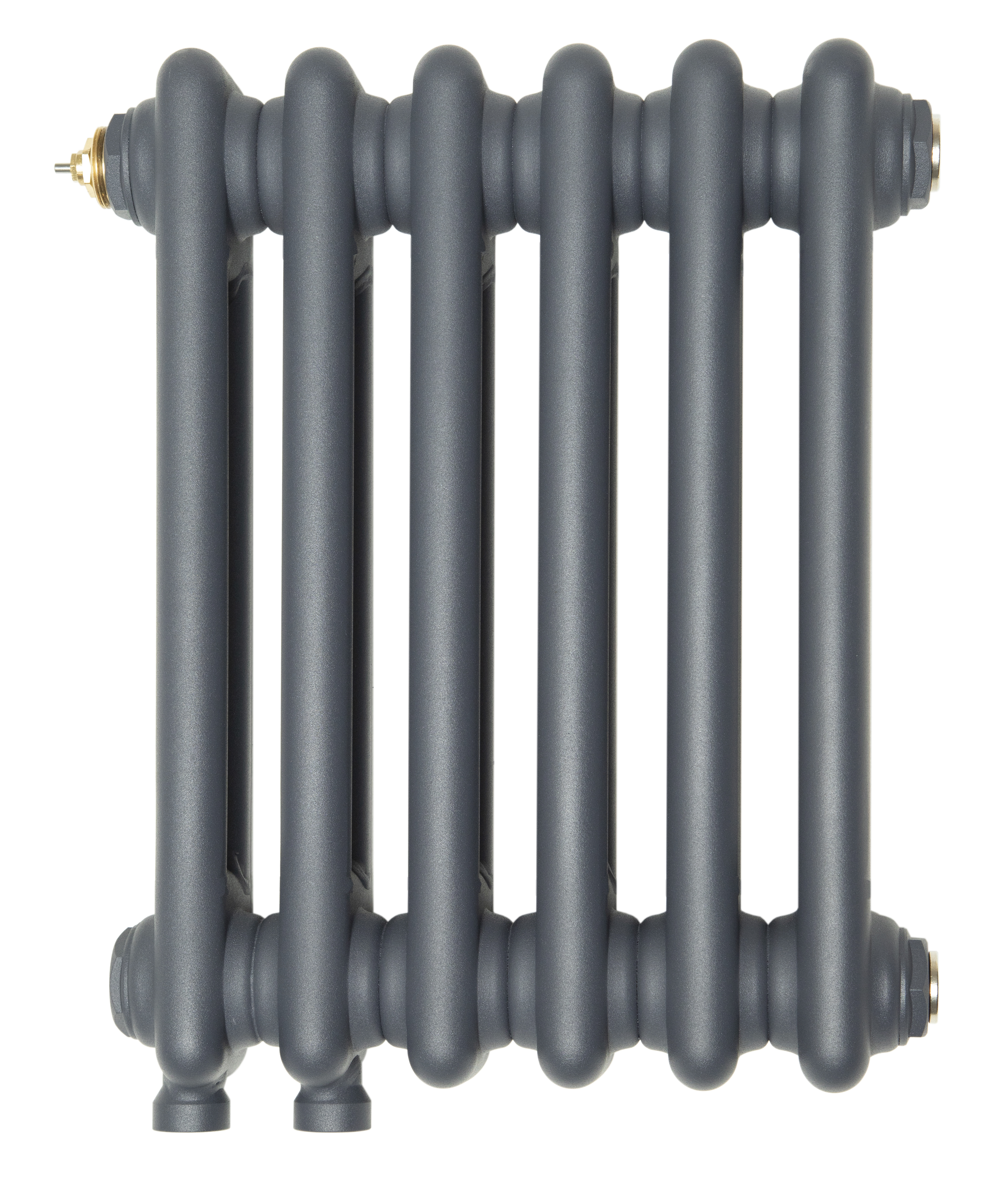

Нижнее подключение 1/2".

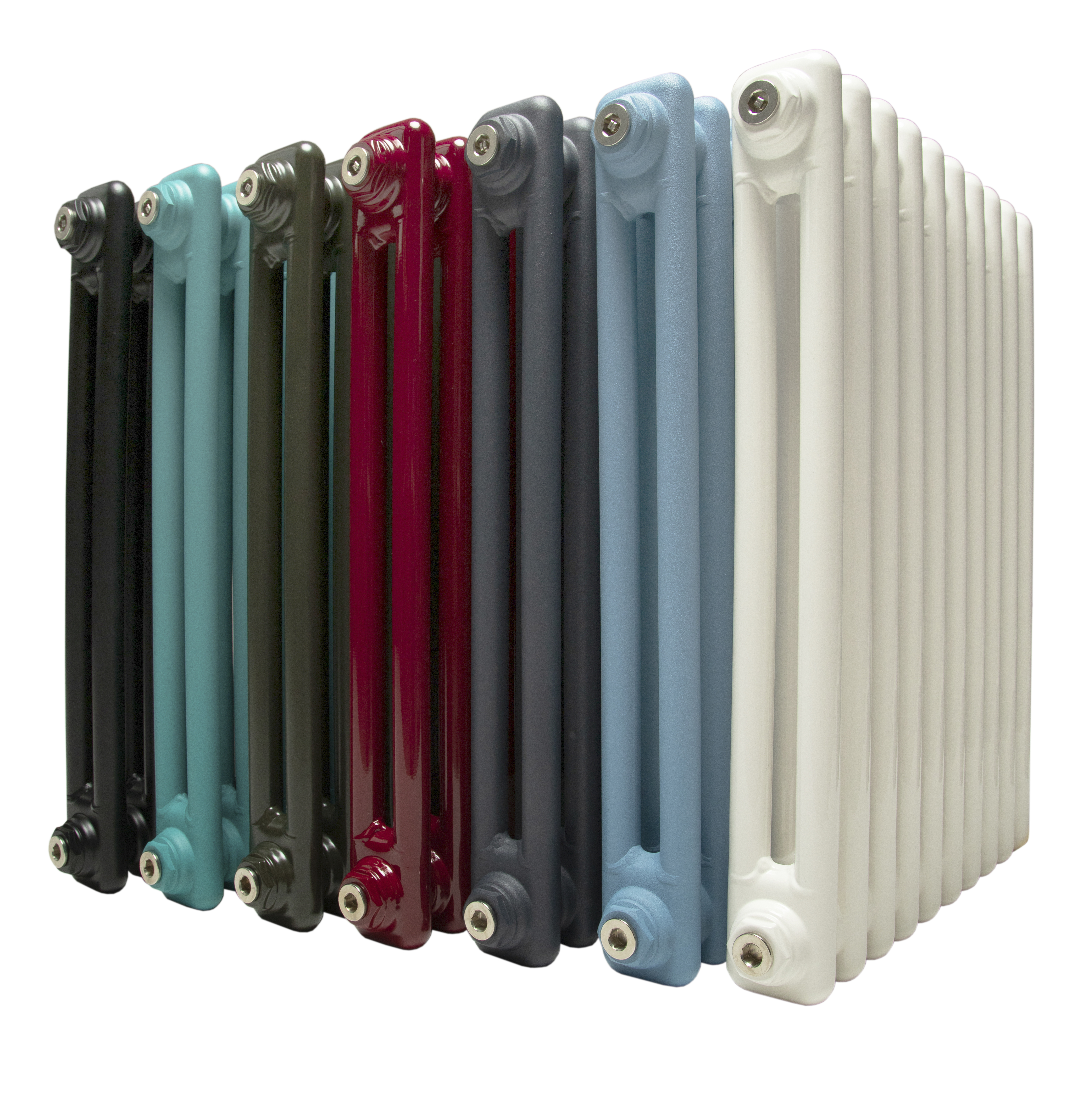

Радиатор покрыт порошковой краской. Исполнение в любых цветах RAL.
Сделано в России.
ТЕПЛОФОРТ - трубчатый секционный радиатор из стали. Коллекторная часть радиатора выполнена из листовой стали толщиной 2 мм. Наружный диаметр труб 25 мм, толщина труб 1,5 мм. Радиаторы предназначены для использования в системах отопления с температурой теплоносителя до 120˚C и рабочим давлением до 1,6 МПА (16 бар), значение pH в диапазоне от 8 до 9,5.
Габаритная высота двухтрубного радиатора (ТР2) от 305 мм до 1805 мм.
Количество секций по высотам:
ТР2030-ТР2040 - от 3 до 50 секций (Длина от 155 мм до 2270 мм)
ТР2050-ТР2090 - от 3 до 48 секций (Длина от 155 мм до 2180 мм)
ТР2100-ТР2180 - от 3 до 20 секций (Длина от 155 мм до 920 мм)
Нижнее подключение 1/2".
Радиатор покрыт порошковой краской. Исполнение в любых цветах RAL.
Сделано в России.
Файлы для скачивания
| rvt | !Теплофорт_Библиотека трубчатых радиаторов_V1.2.rvt | 84.0 MB | Revit 2019 | |
| rfa | Теплофорт_Трубчатый радиатор_2 колонки_Нижнее подключение.rfa | 4.0 MB | Revit 2019 | |
| Теплофорт_Инструкция к BIM-моделям_Трубчатые радиаторы_V1.pdf | 417 KB | — | ||
| txt | Теплофорт_Трубчатый радиатор_2 колонки_Нижнее подключение.txt | 280 B | — |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Обогревательные приборы |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Параметры в файлах моделей | |
| Завод-изготовитель ADSK_Завод-изготовитель | ТЕПЛОФОРТ |
| ЦП_Серый муар | ♣ : RAL 7024 (серый муар) |
| TypeName | загрузите типы приборы из каталога типоразмеров |
| ВА 00 | ♠ : 00. Без арматуры |
| ЦП Белый | ♣ : RAL 9010 (белый глянец) |
