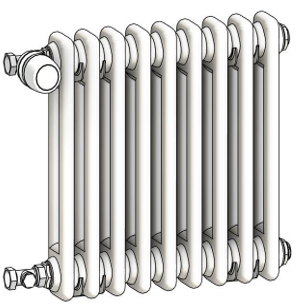

Трубчатый дизайн-радиатор стальной трехколончатый ТЕПЛОФОРТ с нижним подключением
Обновлено 7 месяцев назадОписание
Версия Revit 2019.

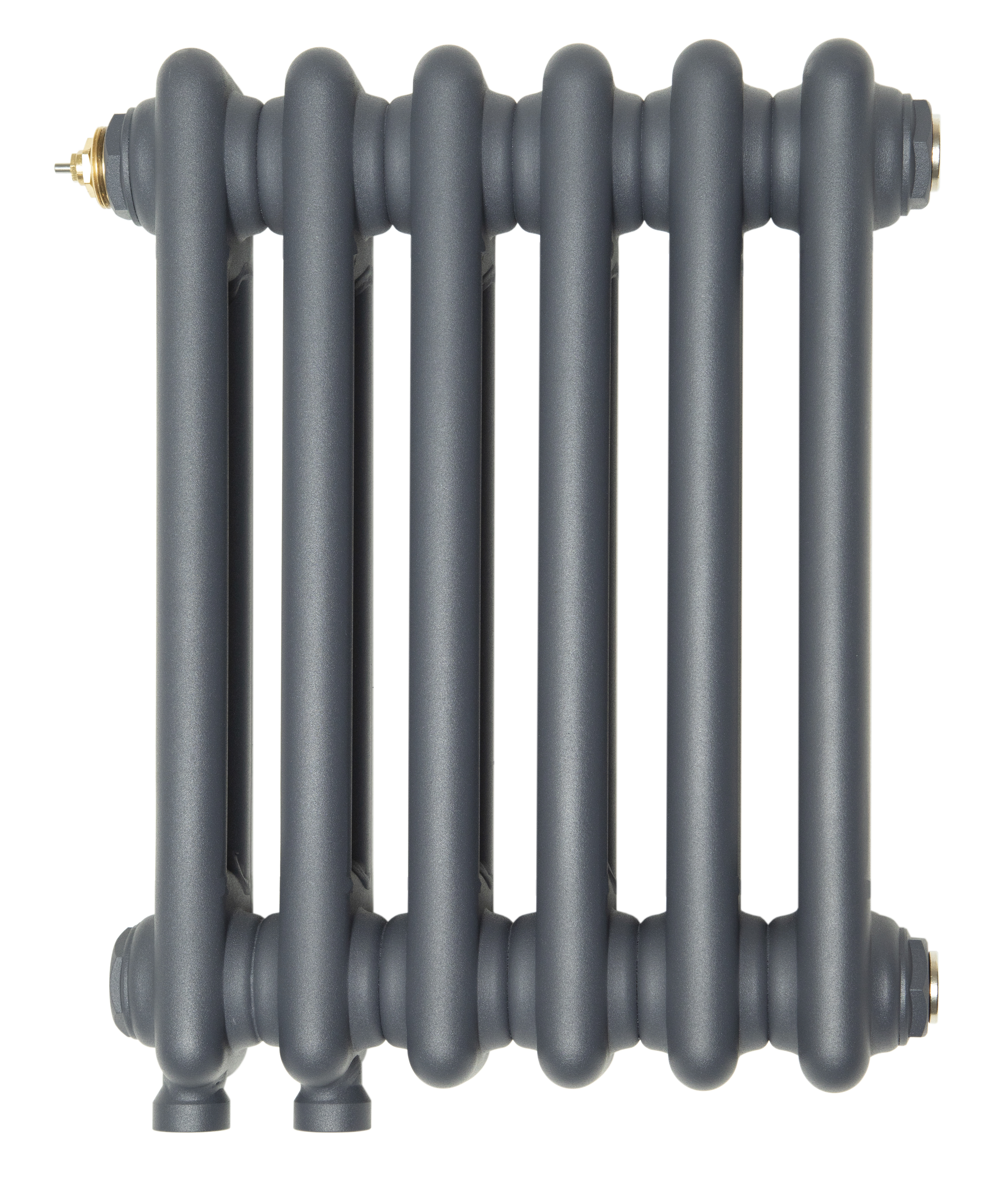

ТЕПЛОФОРТ - трубчатый секционный радиатор из стали. Коллекторная часть радиатора выполнена из листовой стали толщиной 2 мм. Наружный диаметр труб 25 мм, толщина труб 1,5 мм. Радиаторы предназначены для использования в системах отопления с температурой теплоносителя до 120˚C и рабочим давлением до 1,6 МПА (16 бар), значение pH в диапазоне от 8 до 9,5.
Габаритная высота трехтрубного радиатора (ТР3) от 305 мм до 1805 мм.
Количество секций по высотам:
ТР3030-ТР3040 - от 3 до 50 секций (Длина от 155 мм до 2270 мм)
ТР3050-ТР3090 - от 3 до 45 секций (Длина от 155 мм до 2045 мм)
ТР3100-ТР3180 - от 3 до 14 секций (Длина от 155 мм до 650 мм)
Нижнее подключение 1/2".

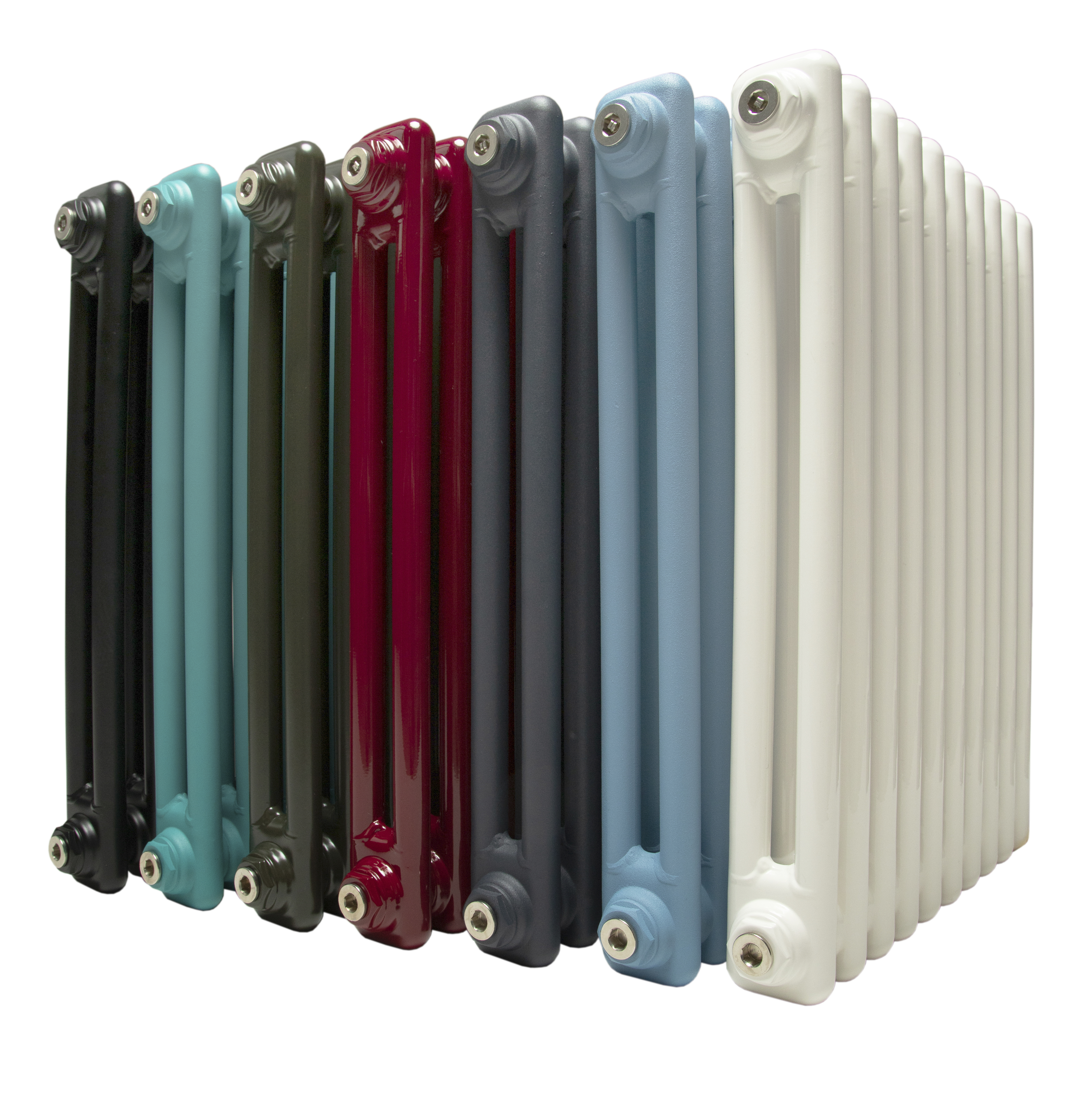

Радиатор покрыт порошковой краской. Исполнение в любых цветах RAL.
Сделано в России.
ТЕПЛОФОРТ - трубчатый секционный радиатор из стали. Коллекторная часть радиатора выполнена из листовой стали толщиной 2 мм. Наружный диаметр труб 25 мм, толщина труб 1,5 мм. Радиаторы предназначены для использования в системах отопления с температурой теплоносителя до 120˚C и рабочим давлением до 1,6 МПА (16 бар), значение pH в диапазоне от 8 до 9,5.
Габаритная высота трехтрубного радиатора (ТР3) от 305 мм до 1805 мм.
Количество секций по высотам:
ТР3030-ТР3040 - от 3 до 50 секций (Длина от 155 мм до 2270 мм)
ТР3050-ТР3090 - от 3 до 45 секций (Длина от 155 мм до 2045 мм)
ТР3100-ТР3180 - от 3 до 14 секций (Длина от 155 мм до 650 мм)
Нижнее подключение 1/2".
Радиатор покрыт порошковой краской. Исполнение в любых цветах RAL.
Сделано в России.
Файлы для скачивания
| rvt | !Теплофорт_Библиотека трубчатых радиаторов_V1.2.rvt | 84.0 MB | Revit 2019 | |
| rfa | Теплофорт_Трубчатый радиатор_3 колонки_Нижнее подключение.rfa | 4.2 MB | Revit 2019 | |
| Теплофорт_Инструкция к BIM-моделям_Трубчатые радиаторы_V1.pdf | 417 KB | — | ||
| txt | Теплофорт_Трубчатый радиатор_3 колонки_Нижнее подключение.txt | 280 B | — |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Обогревательные приборы |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Параметры в файлах моделей | |
| LT Секция | Теплофорт_Секция |
| ЦП Другой | ♣ : Другой цвет |
| П10 | ♦ : 02. Cлева с термовентилем |
| Единица измерения ADSK_Единица измерения | шт. |
| Секция Масса | 0.95 |
