Радиусная линейная решетка РАЛ1/РАЛ2

Name: Радиусная линейная решетка РАЛ1/РАЛ2
Brand: Вентрешеткиком

Обновлено в 2024 году

Описание

Радиусные решетки РАЛ 1 / РАЛ 2 предназначены для приточно-вытяжной вентиляции, систем кондиционирования и воздушного отопления в помещениях и сооружениях любого назначения.

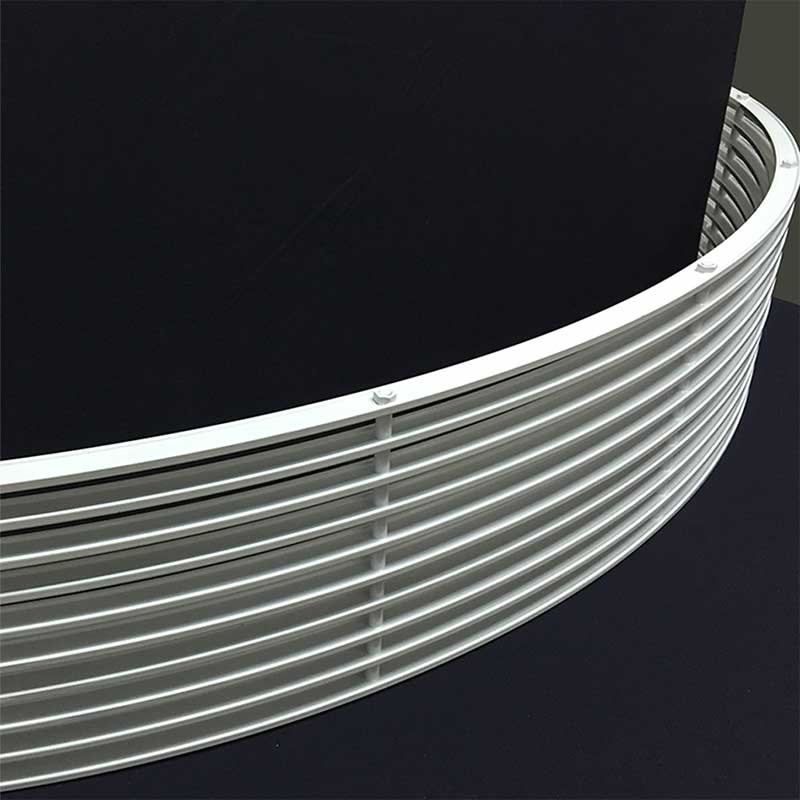

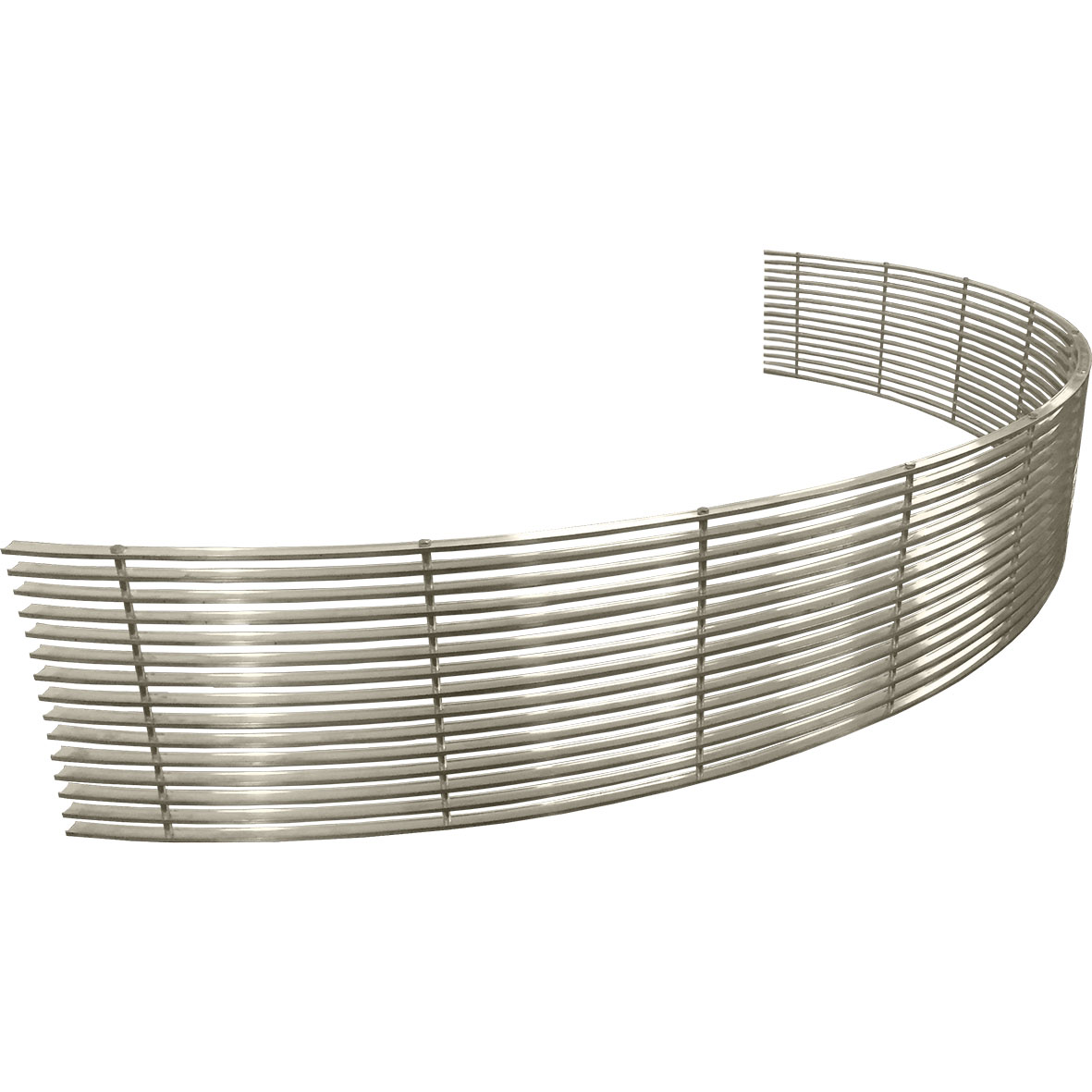

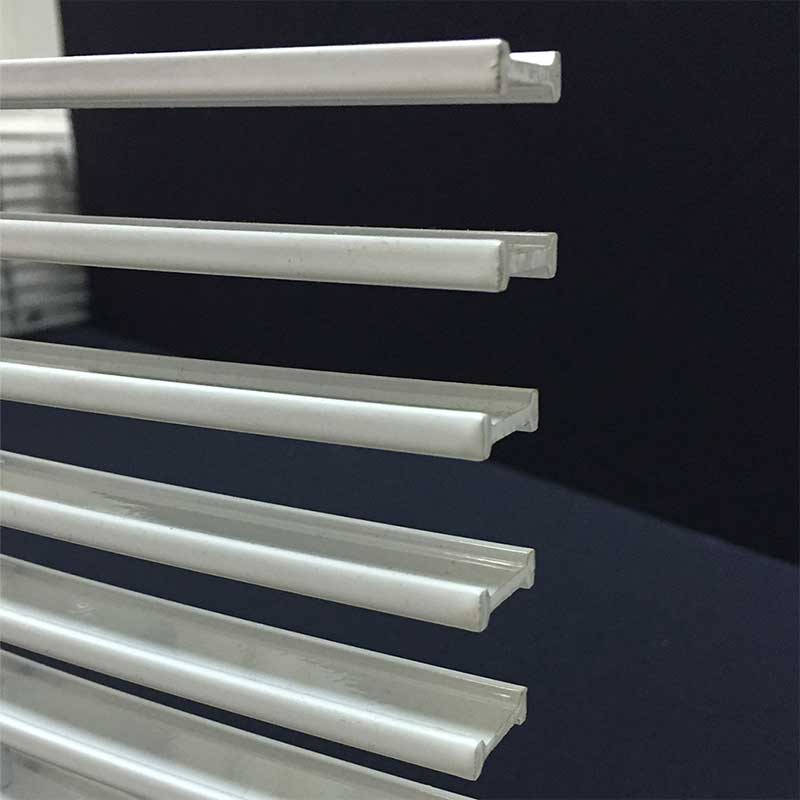

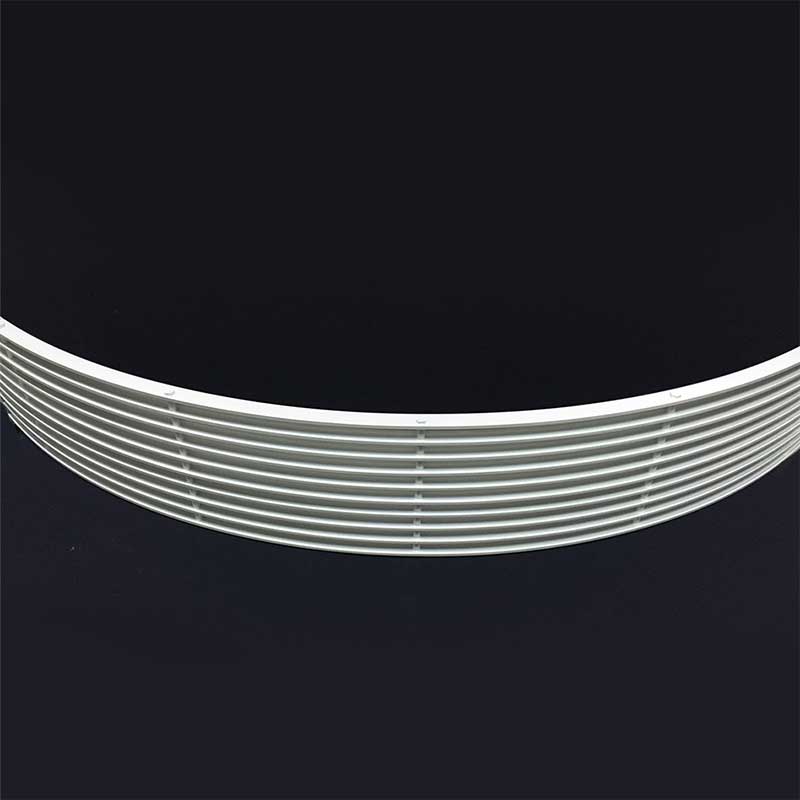

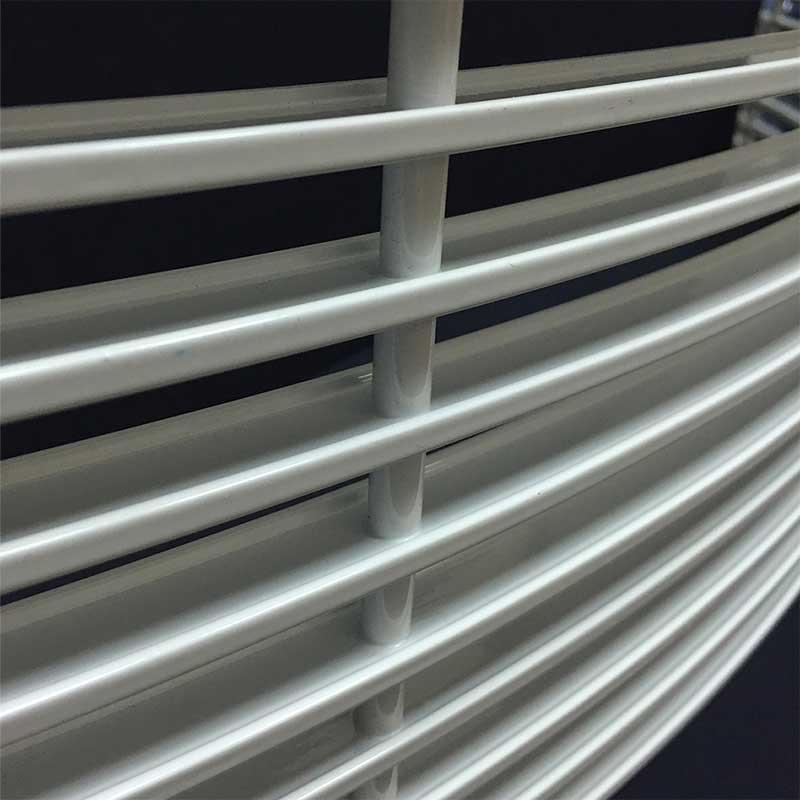

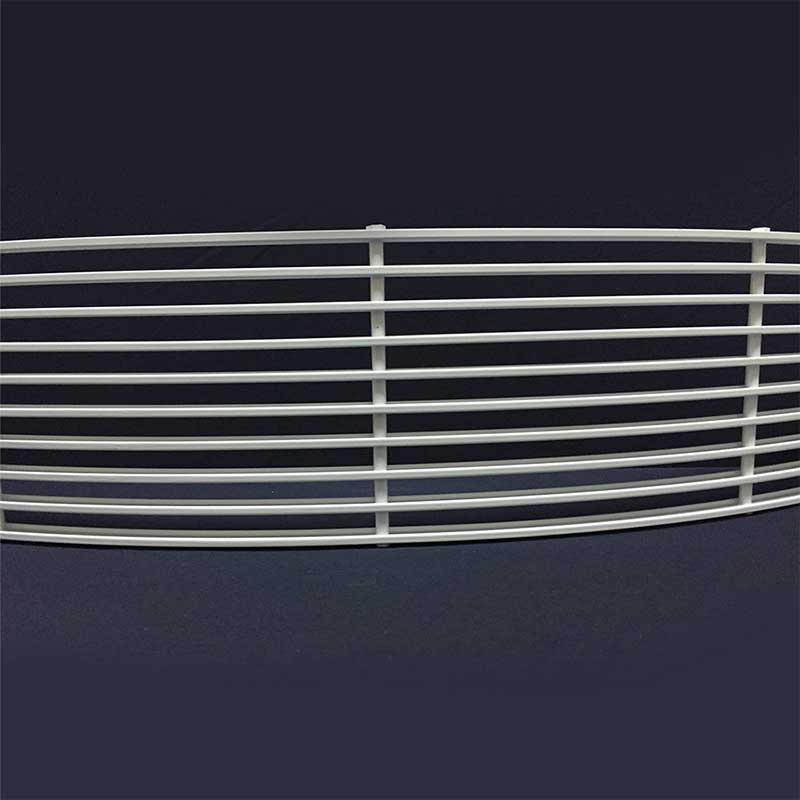

Изделия имеют безрамочную конструкцию, состоящую из ламелей в форме дуги по заданному радиусу, скрепленных между собой вертикальными трубками. Ламели выполнены из двутаврового алюминиевого профиля «гантеля». и зафиксированы под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚ от нормали.

РАЛ 1 - предназначена для монтажа на выпуклые поверхности.
РАЛ 2 - предназначена для монтажа на вогнутые поверхности.
Минимальная длина - 400мм, максимальная - 2900мм. Минимальная высота - 30мм, максимальная - 500мм.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

Файлы для скачивания

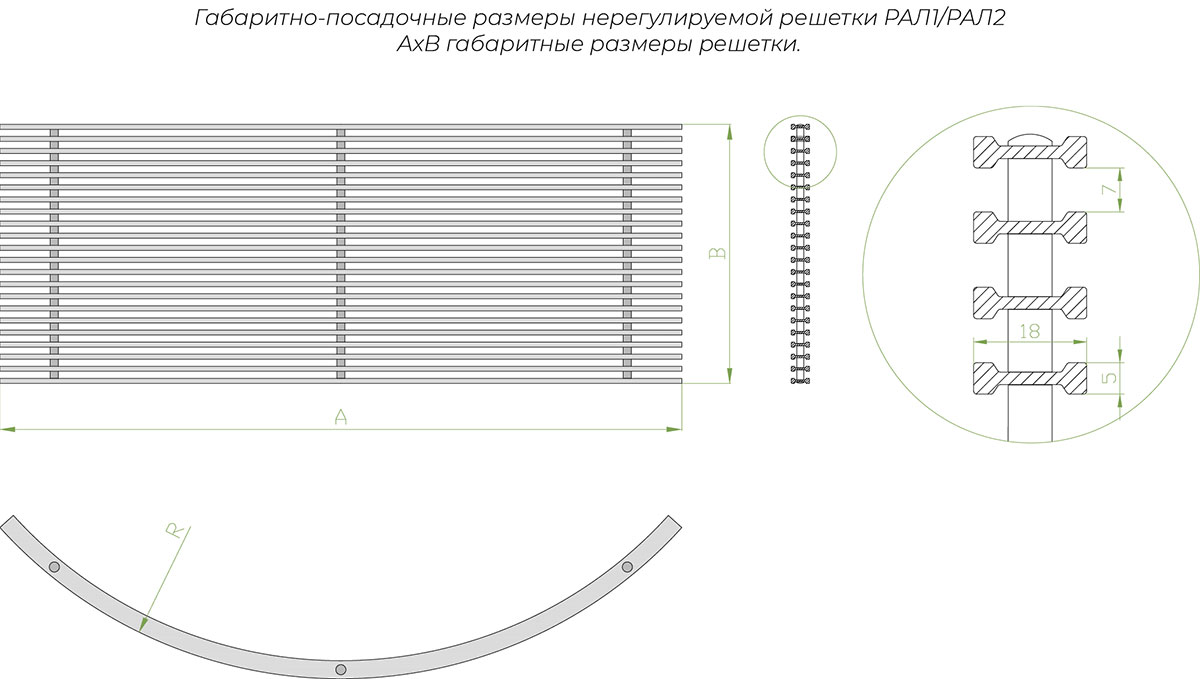

jpg	radiusnaya_lineynaya_reshetka_ral1_ral2_chertezh.jpg	85 KB	—
pdf	РАЛ1_РАЛ2.pdf	321 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Материалы	Анодированный алюминий, Алюминиевый композитный материал, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
Цвет покрытия	RAL 9016
Материал	алюминиевый профиль АДЗ1 (ГОСТ 22233-2001)
