Распределительная панель, двойной каркас, высота 2000/2200, ширина 600/800/1000, глубина 400+600/400+800, обслуживание одностороннее/двухcтороннее

Name: Распределительная панель, двойной каркас, высота 2000/2200, ширина 600/800/1000, глубина 400+600/400+800, обслуживание одностороннее/двухcтороннее
Brand: ДКС

Обновлено в 2022 году

Описание

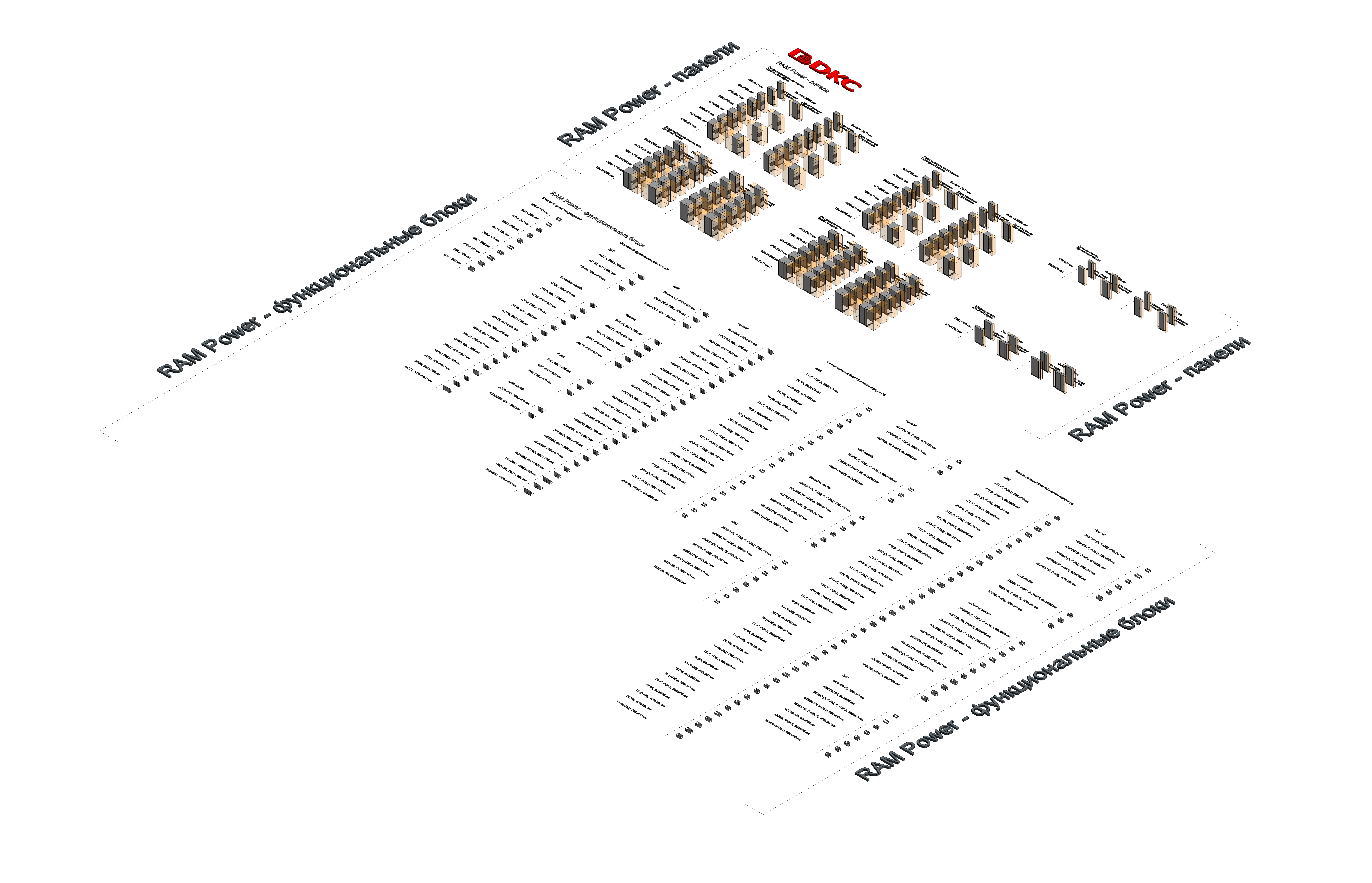

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. «RAM power» — система, предназначенная для построения низковольтных комплектных устройств (НКУ) на токи до 6300 А в соответствии с новым стандартом ГОСТ P МЭК 61439. Отличительная особенность системы - огромный выбор готовых функциональных блоков для монтажа большинства серий автоматических выключателей, таких как 3VT, 3WL/3WT, Compact NS/NSX, Masterpact NW/NT, Tmax XT, T, Emax E. Организация внутреннего секционирования до степени 4b предотвращает распространение электрической дуги и обеспечивает безопасность обслуживающего персонала.

Файлы для скачивания


rvt	nvo_rampower_korpusy_vvodnayaraspredelitelnayashinnaya_fb_dkc.rvt	184.6 MB	Revit 2019
rfa	nvo_rampower_raspredelitelnayapanel_dvoynoykarkas_dkc.rfa	6.0 MB	Revit 2019
ifc	nvo_rampower_raspredelitelnayapanel_dvoynoykarkas_dkc.ifc	7.5 MB	IFC2X3
txt	nvo_rampower_raspredelitelnayapanel_dvoynoykarkas_dkc.txt	69 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.3 MB	—

Типоразмеры (24)

Наименование	Наименование ADSK Наименование	Обслуживание
2000 х 600 х 1000 (400+600) (max 6300А, одностороннее обслуживание)	Распределительная панель, двойной каркас, 2000 х 600 х 1000 (400+600) (max 6300А, одностороннее обслуживание)	1
2000 х 600 х 1000 (400+600) (max 6300А, двухстороннее обслуживание)	Распределительная панель, двойной каркас, 2000 х 600 х 1000 (400+600) (max 6300А, двухстороннее обслуживание)	2
2000 х 600 х 1200 (400+800) (max 6300А, одностороннее обслуживание)	Распределительная панель, двойной каркас, 2000 х 600 х 1200 (400+800) (max 6300А, одностороннее обслуживание)	1
2000 х 600 х 1200 (400+800) (max 6300А, двухстороннее обслуживание)	Распределительная панель, двойной каркас, 2000 х 600 х 1200 (400+800) (max 6300А, двухстороннее обслуживание)	2
2000 х 800 х 1000 (400+600) (max 6300А, одностороннее обслуживание)	Распределительная панель, двойной каркас, 2000 х 800 х 1000 (400+600) (max 6300А, одностороннее обслуживание)	1

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
01_Название колонны_A	01 : A - Панель для воздушных выключателей
01_Название колонны_C	01 : С - Панель комбинированная
01_Название колонны_M	01 : M - Панель управления электродвигателями
02_Номинальный ток горизонтальных сборных шин панели_00	02 : 00 - без сборных шин
02_Номинальный ток горизонтальных сборных шин панели_06	02 : 06 = 630 А
