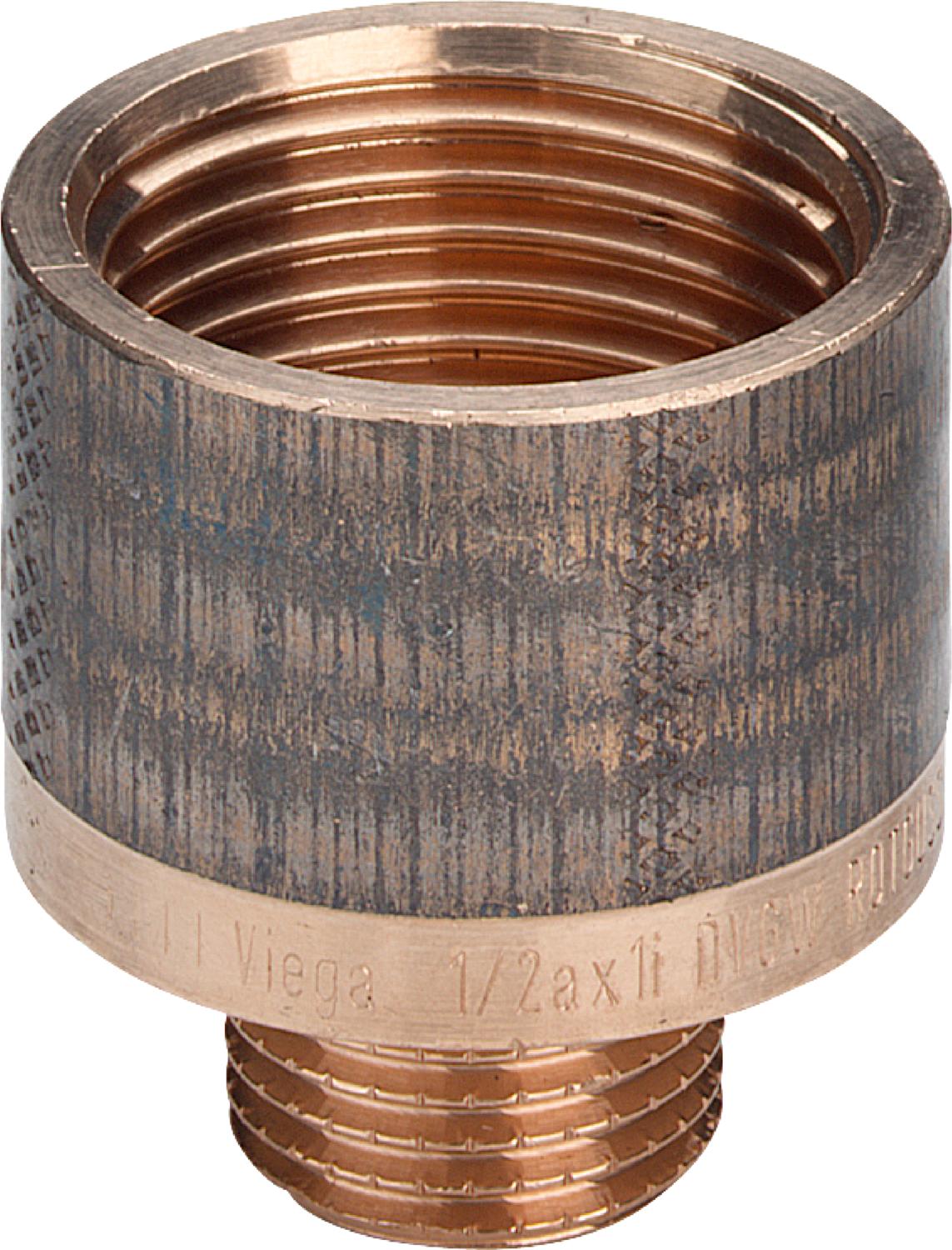

Редукционная вставка бронзовая ВР-НР 3242

Name: Редукционная вставка бронзовая ВР-НР 3242
Brand: Viega

Обновлено в 2022 году

Описание

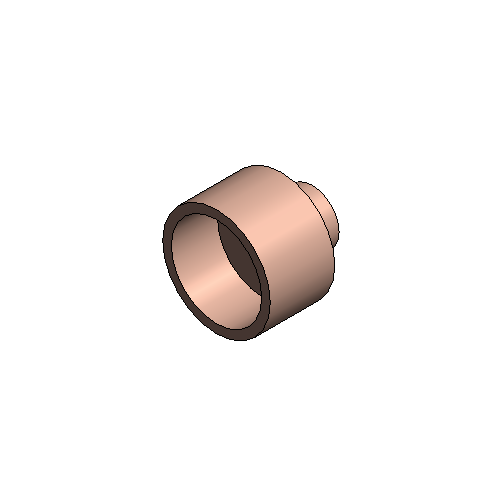

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.
Бронзовые резьбовые фитинги Viega


rvt	viega_fitingibronzovyerezbovye.rvt	7.6 MB	Revit 2019
rfa	viega_redukcionnayavstavkabronzovaya_vr-nr_3242.rfa	348 KB	Revit 2019
txt	viega_redukcionnayavstavkabronzovaya_vr-nr_3242.txt	2 KB	—
pdf	viega_instrukciyaporabotesmodelyu_bronza.pdf	936 KB	—

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	VG DN1	VG DN2	VG Резьба	Радиус_Условный 1	Радиус_Условный 2
R 3/8 x Rp 1/2	0.05812	Редукционная вставка бронзовая резьбовая 3/8" x 1/2" ВРхНР	322564	10 мм	15 мм	R 3/8 x Rp 1/2	5 мм	8 мм
R 1/2 x Rp 3/4	0.0955	Редукционная вставка бронзовая резьбовая 1/2" x 3/4" ВРхНР	320423	15 мм	20 мм	R 1/2 x Rp 3/4	8 мм	10 мм
R 1/2 x Rp 1	0.1201	Редукционная вставка бронзовая резьбовая 1/2" x 1" ВРхНР	320430	15 мм	25 мм	R 1/2 x Rp 1	8 мм	13 мм
R 1/2 x Rp 1 1/4	0.2482	Редукционная вставка бронзовая резьбовая 1/2" x 1 1/4" ВРхНР	650889	15 мм	32 мм	R 1/2 x Rp 1 1/4	8 мм	16 мм
R 3/4 x Rp 1/2	0.11368	Редукционная вставка бронзовая резьбовая 3/4" x 1/2" ВРхНР	441142	20 мм	15 мм	R 3/4 x Rp 1/2	10 мм	8 мм

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Фитинги трубопроводов
Материалы	Металл
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Марка ADSK Марка	3242
Материал ADSK Материал	VIEGA_Бронза
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Viega
