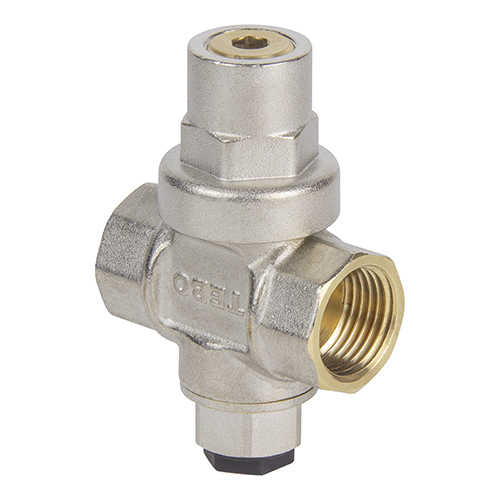

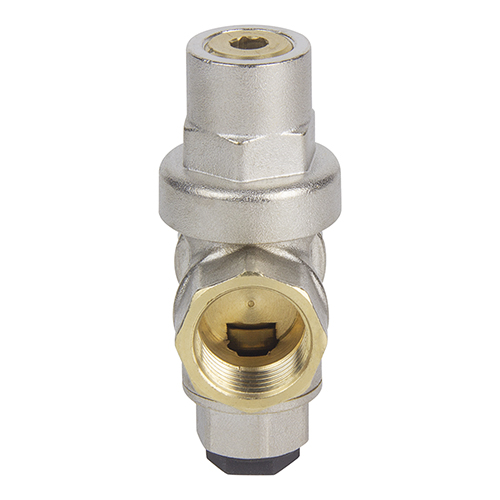

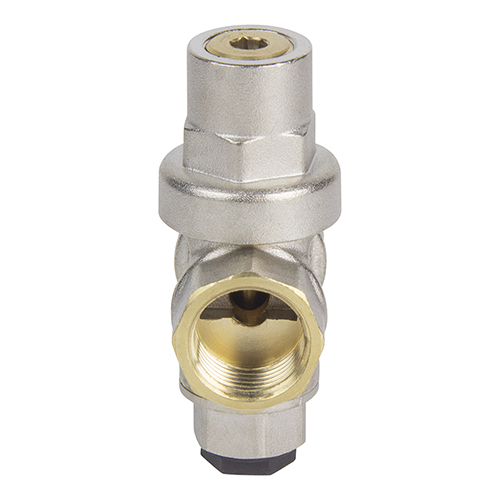

Редуктор давления TEBO с выходом для манометра 1/2"

Name: Редуктор давления TEBO с выходом для манометра 1/2"
Brand: Альтерпласт

Обновлено 10 месяцев назад

Описание

Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, пневмопроводах сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости и газы, не агрессивные к материалам редуктора. Редуктор поддерживает на выходе давление, не превышающее настроечное, вне зависимости от скачков давления в сети. В статическом режиме давление после редуктора также не превышает настроечное. Регулирование происходит по схеме «после себя». Редуктор соответствует требованиям ГОСТ Р 55023-2012. Основная сфера применения редуктора – квартирные системы водопровода

Файлы для скачивания


rvt	Altstream.rvt	33.0 MB	Revit 2015
pdf	Passport_TEBO_ArmBez_Reduktor_Davleniya_25_09_02.pdf	2.0 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	90 mm
Ширина	40 mm
Длина	60 mm
Вес	270 g
Диаметр	15 mm
Параметры в файлах моделей
Размер резьб муфтовых патрубков	1/2", 3/4", 1"
Рекомендуемый максимальный коэффициент редукции	2.5
Резьба под манометр	1/4"
Номинальный расход, при редукции 8/3 бар и потери напора 1 бар	4,4,5,4
Заводская настройка выходного давления	3.0
