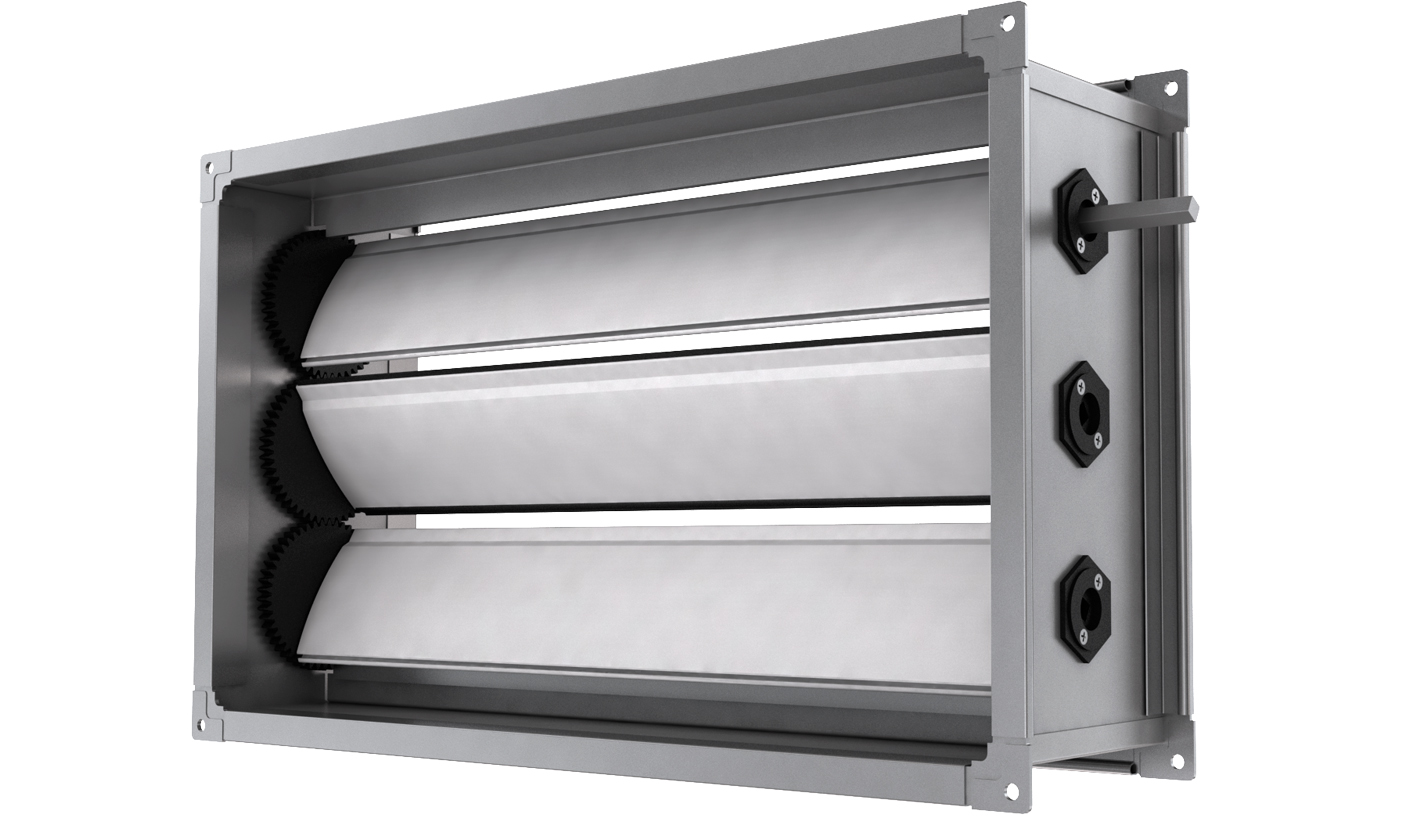

Регулирующая воздушная заслонка прямоугольная DPR 30-15, DPR 40-20, DPR 50-25, DPR 50-30, DPR 60-30, DPR 60-35, DPR 70-40, DPR 80-50, DPR 90-50, DPR 100-50

Name: Регулирующая воздушная заслонка прямоугольная DPR 30-15, DPR 40-20, DPR 50-25, DPR 50-30, DPR 60-30, DPR 60-35, DPR 70-40, DPR 80-50, DPR 90-50, DPR 100-50
Brand: Vertro

Обновлено в 2024 году

Описание

Скачиваемый файл содержит BIM-модели для всех типоразмеров регулирующая прямоугольной воздушной заслонки DPR 30-15, DPR 40-20, DPR 50-25, DPR 50-30, DPR 60-30, DPR 60-35, DPR 70-40, DPR 80-50, DPR 90-50, DPR 100-50. Используются для регулирования подачи воздуха и закрытия вентиляционного канала. Температура перемещаемого воздуха от –40°С до +70°С.

Ключевые особенности:

— Корпус из листовой оцинкованной стали марки 08ПС;
— Вариант специсполнения – коррозионностойкий (нержавеющая сталь);
— Лопатки из алюминия, снабжены резиновым уплотнителем;
— Привод лопаток осуществляется системой износостойких зубчатых колес;
— Управляется с помощью электропривода;
— Сечение штока для монтажа привода – квадрат со стороной 10 мм.

Файлы для скачивания


rfa	5.reguliruyushchayavozdushnayazaslonkapryamougolna.rfa	768 KB	Revit 2020

Типоразмеры (10)

Наименование	N	Масса единицы	Тип, марка, обозначение	Электропривод
30-15	3	3.8 кг	DPR 30-15	False
40-20	0	5.4 кг	DPR 40-20	True
50-25	0	6.6 кг	DPR 50-25	True
50-30	0	7.6 кг	DPR 50-30	True
60-30	0	8.6 кг	DPR 60-30	True

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти

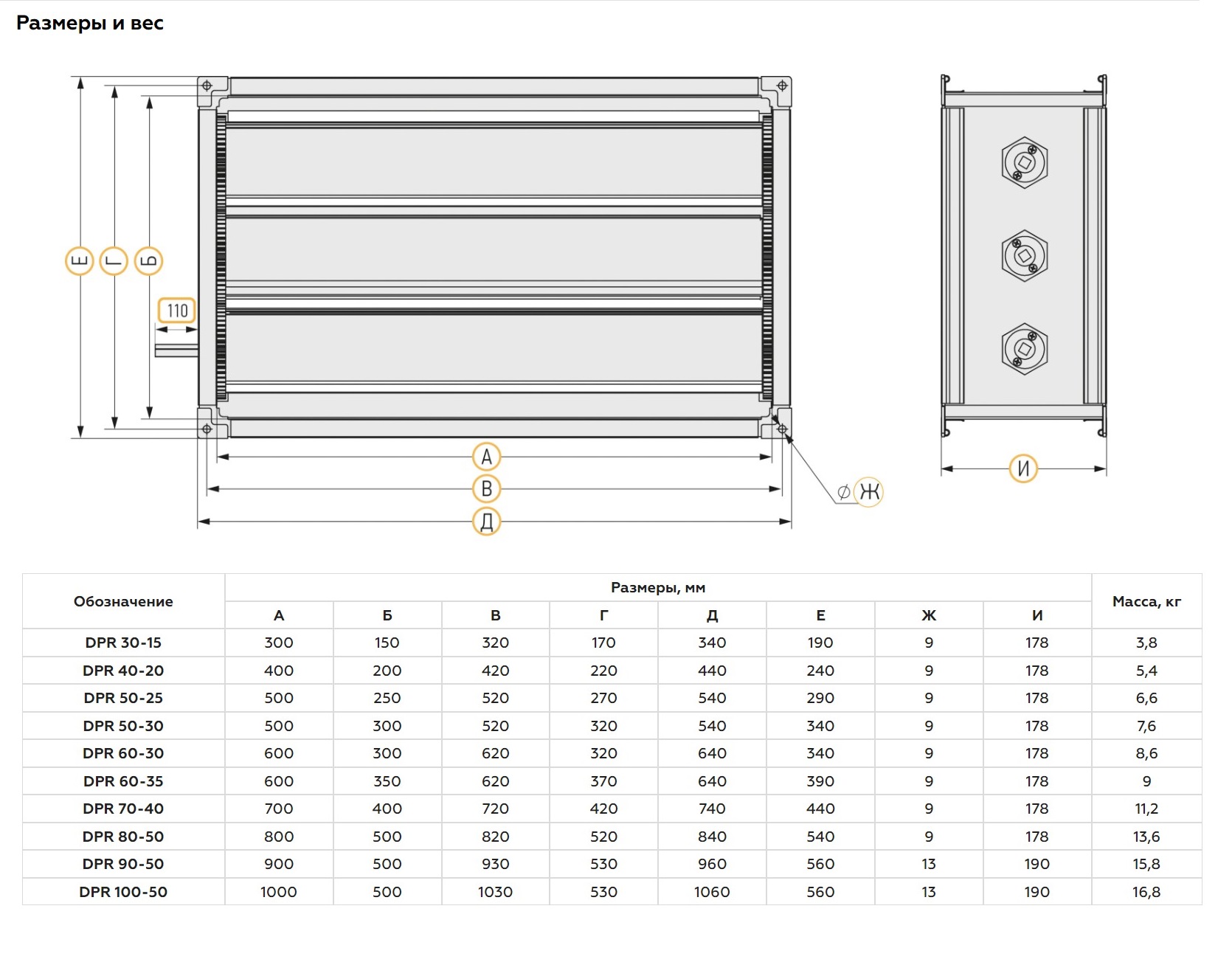

Размеры
Высота	190 mm
Ширина	340 mm
Длина	178 mm
Вес	3800 g
Общие характеристики
Единица измерения	шт.
Завод изготовитель	VERTRO
Ключевая пометка	Вентиляция
Материал	Сталь серая
Наименование и тех.хар-ка	Регулирующая заслонка для прямоугольных каналов
