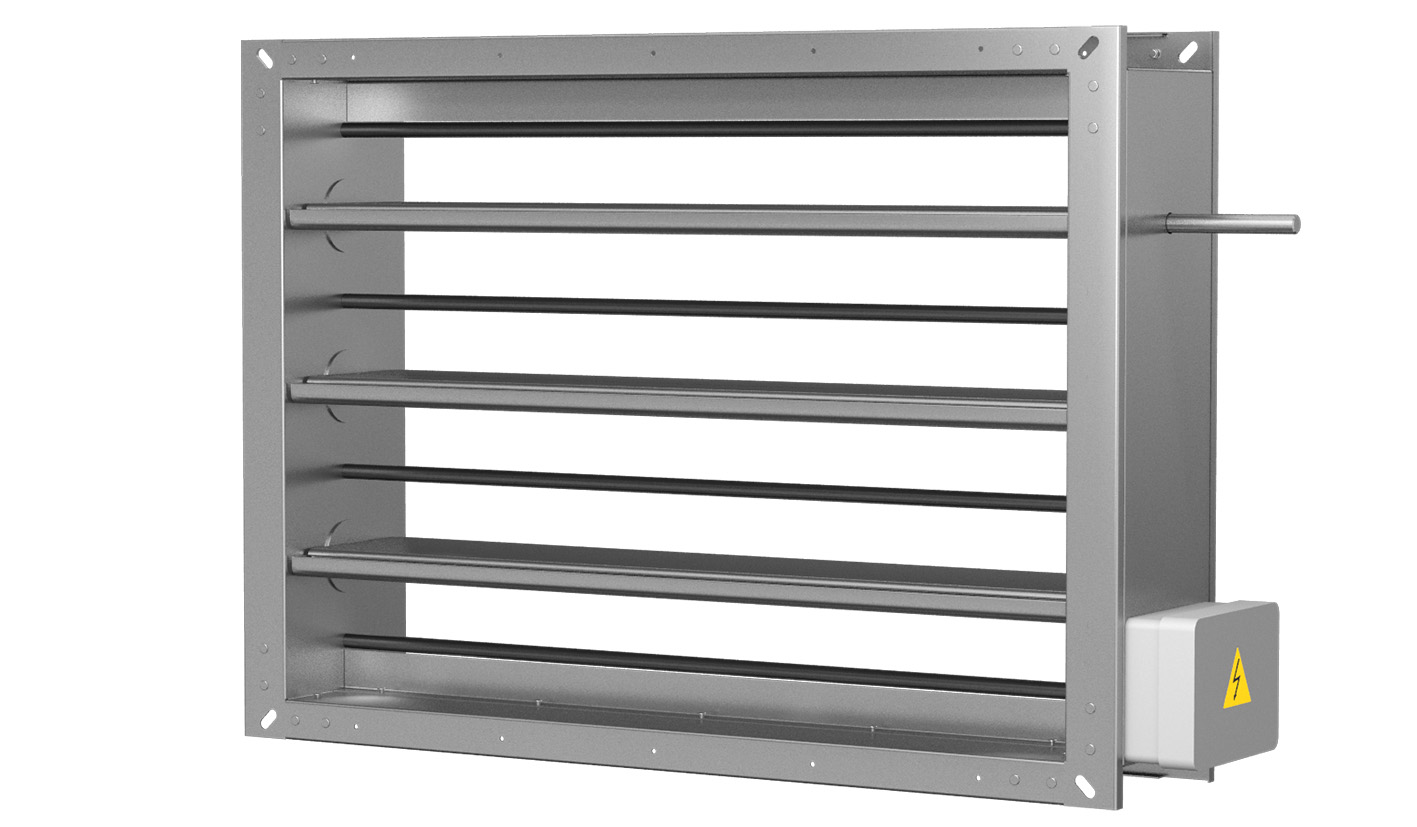

Регулирующая воздушная заслонка прямоугольная канальная утепленная DPU 50-30, DPU 60-30, DPU 60-35, DPU 70-40, DPU 80-50, DPU 90-50, DPU 100-50

Name: Регулирующая воздушная заслонка прямоугольная канальная утепленная DPU 50-30, DPU 60-30, DPU 60-35, DPU 70-40, DPU 80-50, DPU 90-50, DPU 100-50
Brand: Vertro

Обновлено в 2024 году

Описание

Скачиваемый файл содержит BIM-модели для всех типоразмеров регулирующей воздушной утепленной заслонки DPU 50-30, DPU 60-30, DPU 60-35, DPU 70-40, DPU 80-50, DPU 90-50, DPU 100-50. Используются для регулирования подачи воздуха и закрытия вентиляционного канала. Температура перемещаемого воздуха от –70°С до +40°С.

Ключевые особенности:

— Корпус из листовой оцинкованной стали;
— Лопатки из алюминия, без резинового уплотнителя;
— Механизм привода лопаток рычажный, с подшипниками из латуни;
— В местах стыка лопаток друг с другом и с корпусом установлены гладкие трубчатые ТЭНы;
— Встроенная клеммная коробка для подключения питания ТЭНов (степень защиты IP 54);
— Сечение штока для монтажа привода — круг с диаметром 14 мм.

Файлы для скачивания


rfa	16.reguliruyushchayavozdushnayazaslonkauteplennaya.rfa	760 KB	Revit 2020

Типоразмеры (7)

Наименование	Масса единицы	Тип, марка, обозначение
50-30	10 кг	DPU 50-30
60-30	11 кг	DPU 60-30
60-35	12 кг	DPU 60-35
70-40	13 кг	DPU 70-40
80-50	18 кг	DPU 80-50

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти

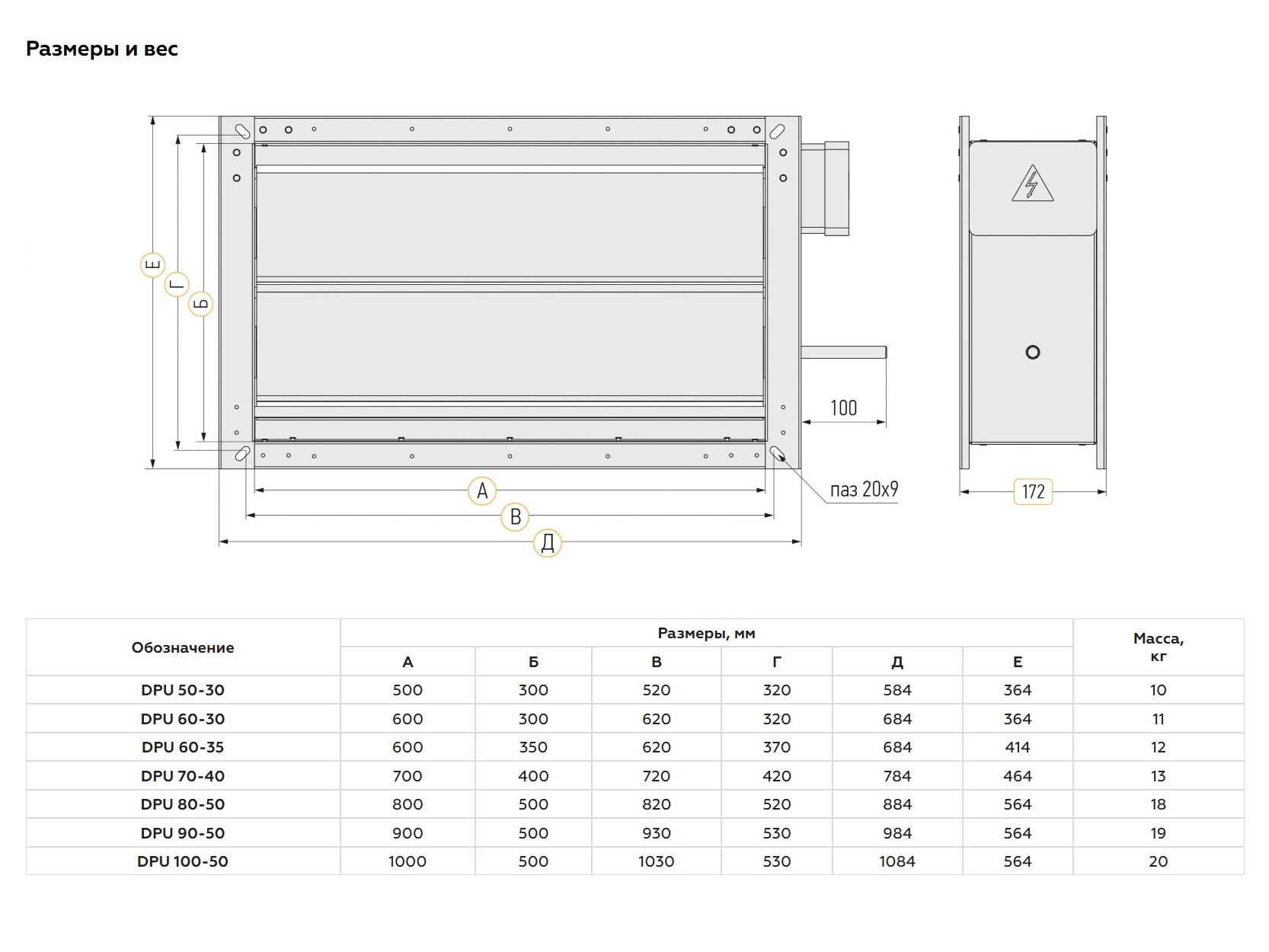

Размеры
Высота	364 mm
Ширина	584 mm
Длина	172 mm
Вес	10000 g
Общие характеристики
Завод-изготовитель ADSK_Завод-изготовитель	ВЕРТРО
N	0
Единица измерения	шт.
Ключевая пометка	Вентиляция
Материал	<По категории>
