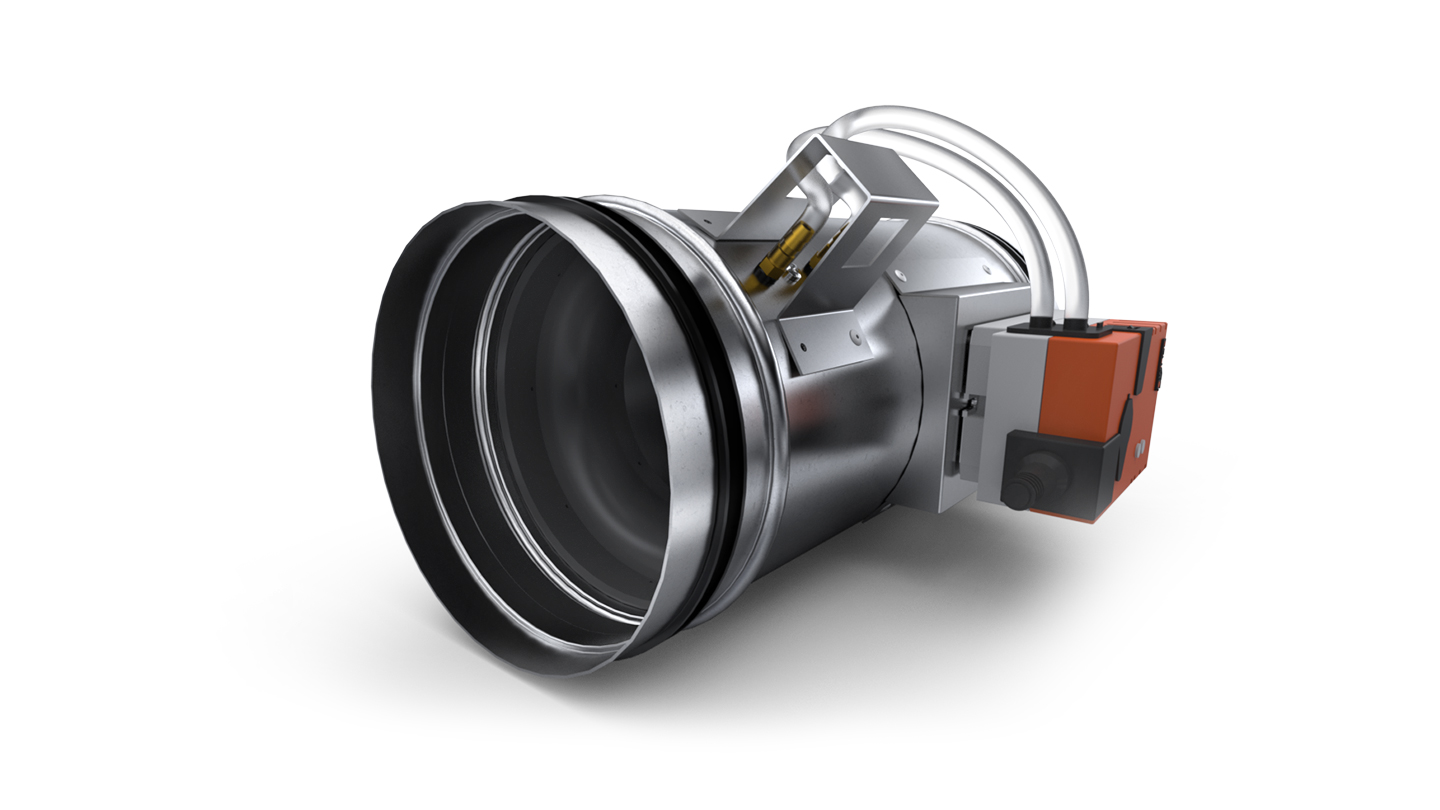

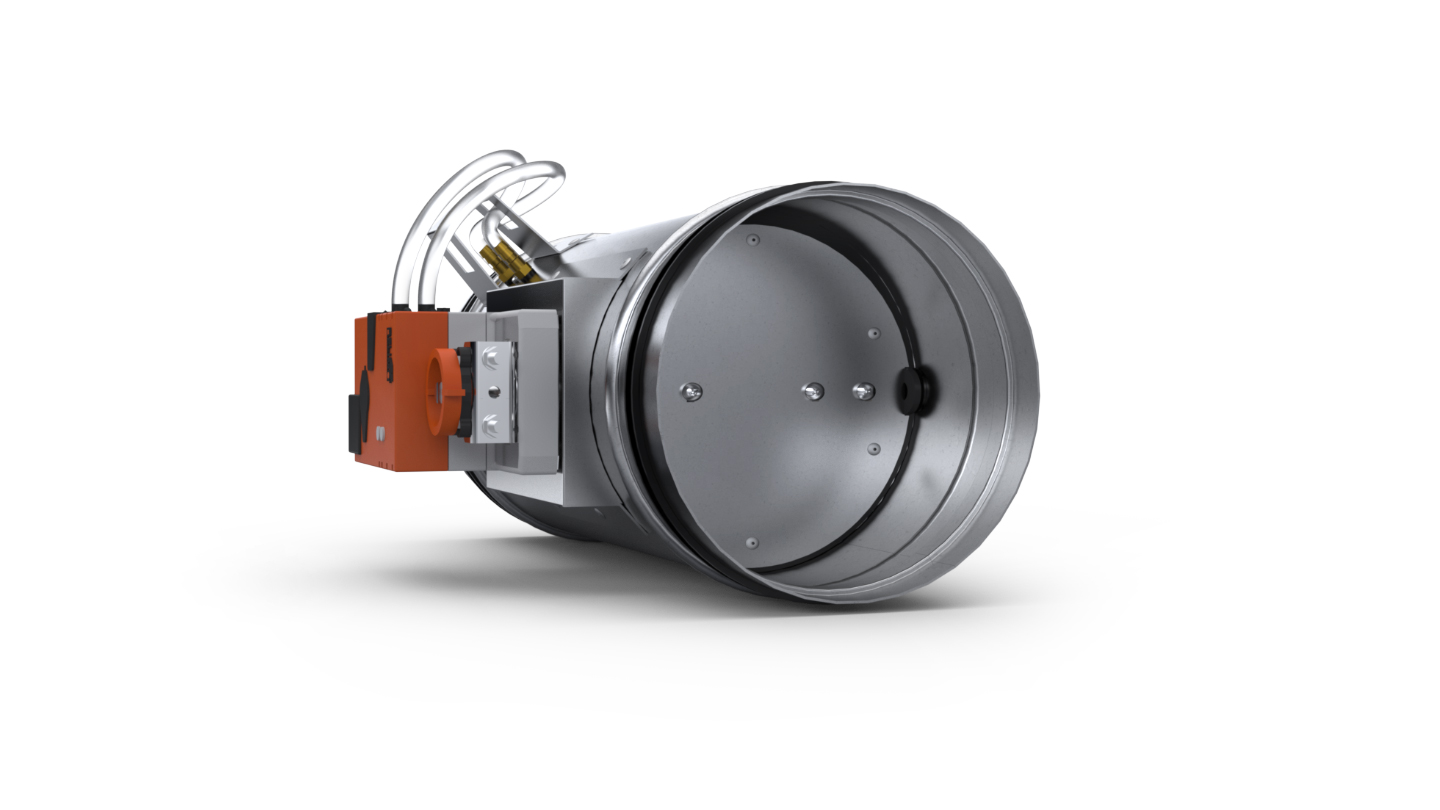

Регуляторы расхода воздуха RVL-R

Name: Регуляторы расхода воздуха RVL-R
Brand: Smay

Обновлено в 2021 году

Описание

Устройство регулирует расход воздуха в диапазоне давлений от 30 Па до 1000 Па, сохраняя заявленную точность регулирования. Как следствие, регулятор становится незаменимым элементом непрерывной балансировки установки, обеспечивающим постоянный объемный расход воздуха. Благодаря точной измерительной трубке он может достигать требуемых воздушных потоков со скоростью 0,45 м/с.

Файлы для скачивания


rfa	Regulator przepИywu (okrеgИy) RVL_R.rfa	2.0 MB	Revit 2017
pdf	rvl-r_smay_pl.pdf	920 KB	—
txt	Regulator przepИywu (okrеgИy) RVL_R.txt	692 B	—

Типоразмеры (8)

Наименование	Dolny zakres wydatków	Długość	Długość całkowita	Górny zakres wydatków	Materiał	Wykonanie stal nierdzewna	Wykonanie stal ocynkowana	Średnica izolacji	Średnica rzeczywista	Średnica urządzenia
Dn 125 SO	30.0 m³/h	325	425	352.0 m³/h	SMAY Stal ocynkowana	Nie	Tak	225	123	125
Dn 160 SO	50.0 m³/h	370	470	576.0 m³/h	SMAY Stal ocynkowana	Nie	Tak	260	158	160
Dn 200 SO	79.0 m³/h	435	535	905.0 m³/h	SMAY Stal ocynkowana	Nie	Tak	300	198	200
Dn 250 SO	123.0 m³/h	505	605	1408.0 m³/h	SMAY Stal ocynkowana	Nie	Tak	350	248	250
Dn 125 SN	30.0 m³/h	325	425	352.0 m³/h	SMAY Stal nierdzewna	Tak	Nie	225	123	125

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Алюминий, Изоляция, Металл, Нержавеющая сталь, Сталь, Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Grubość izolacji	50
IfcExportAs	IfcFlowController
Komentarze do typu	Regulator
Materiał izolacji	SMAY Izolacja
Model	RVL-R
