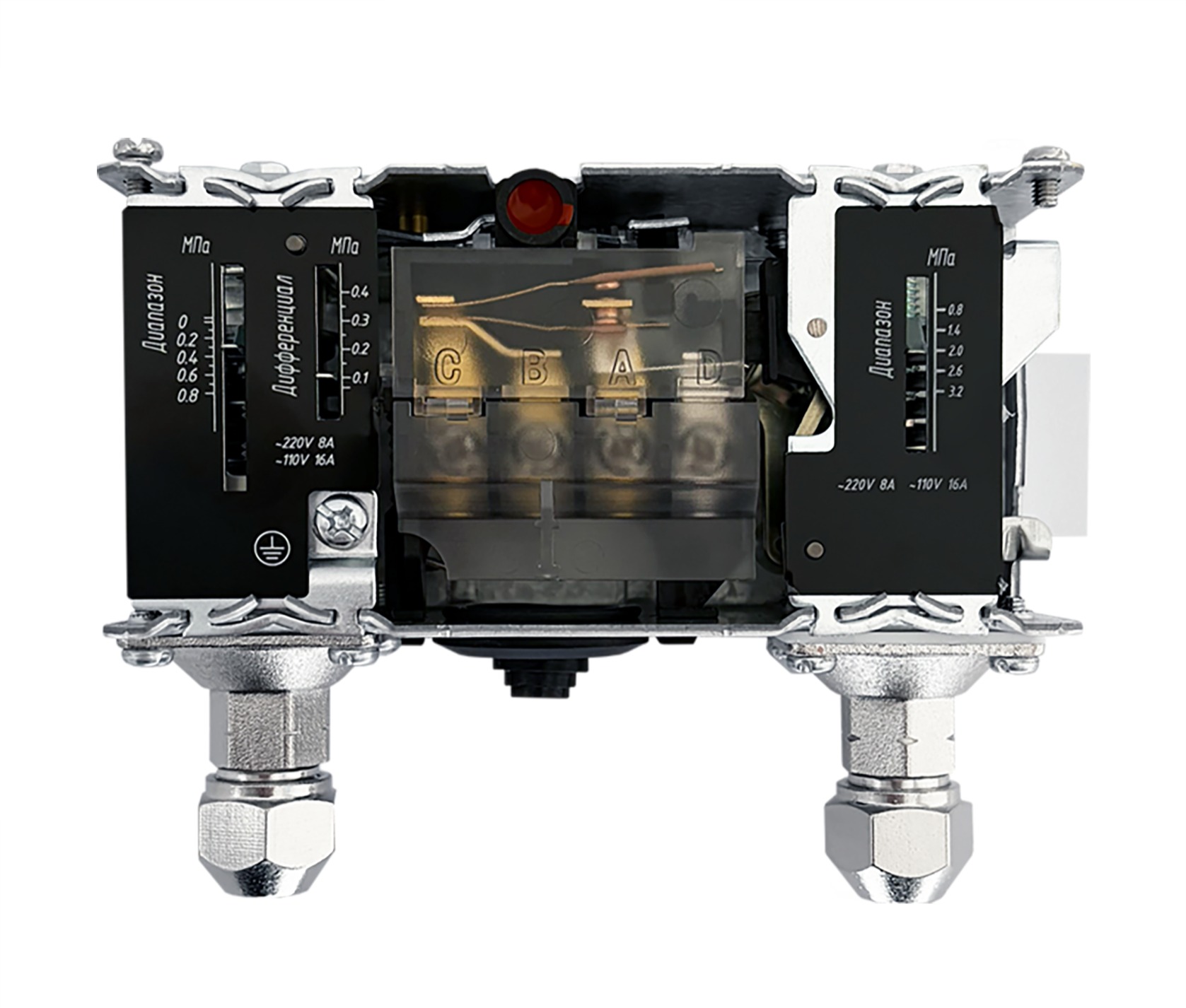

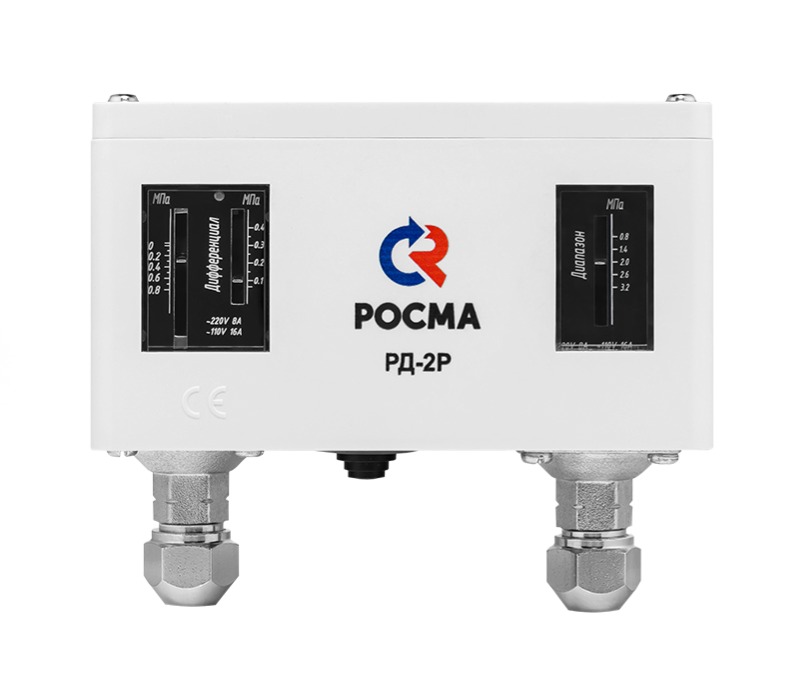

Реле давле­ния РД-2Р двой­ное

Тип РД-2Р. Маностаты (часто называемые "двухпредельными или двойными реле") предназначены для автоматического регулирования рабочего параметра среды по двум независимым порогам давления, обеспечивая поддержание среды в требуемом диапазоне.

Рабочие среды - неагрессивные к материалам чувствительного элемента жидкие или газообразные, не вязкие и не кристаллизующиеся среды.  Максимальная температура измеряемой среды – до 110 °С (воздух, масло, вода, хладоны).

Основные особенности модели: два независимых канала управления и регулируемый дифференциал.

Область применения: автоматизация насосных станций, компрессорных установок, гидравлических и пневматических систем, системы водоснабжения, машиностроение, промышленное оборудование, требующее поддержания давления в строгом диапазоне.

Рабочий диапазон

Рабочий диапазон, МПаДифференциал, МПа Р перегруз. макс, МПа

−0,02…0,8 — 0,07…0,4 (нас­траи­вае­мый) — 2,0

0,8…3,2 — 0,4 (фикси­ро­ван­ный) — 3,5

Воспроизводимость

±2%

Контакты

Однополюсный перекидной контакт

Электрические характеристики

8А ~220 В
16А ~110 В

Диапазон рабочих температур, °C

Окружающая среда: -25…+70
Контролируемая среда: -25…+120

Корпус

Алитированная сталь 10, IP44

Крышка

Пластик, цвет белый

Штуцер и накидная гайка

Хромированная сталь 10

Кронштейн и механизм

Анодированная сталь 10

Сильфон

Медный сплав

Шкала

Алюминий, цвет черный

Стекло

Органическое

Способ присоединения

Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (до Ø8 мм)

Варианты монтажа

На приборную панель или с помощью кронштейна

Монтаж кабеля

ТипСпособ
монтажаØ кабеля,
ммРД-2РКабельный
ввод6 — 14

Монтаж кабеля

Кабельный ввод
Диаметр кабеля: 0 – 22 мм

Надежность

100 000 циклов

Вес, кг

ТипКорпусРезьбаВесРД-2РIP44G¼0,52Кронштейн——0,07

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4218-001-4719015564-2010
ГОСТ 26005–83
