Решетка вентиляционная РРП разъемная регулируемая белый/Ivory пластик ERA
Описание
Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ.

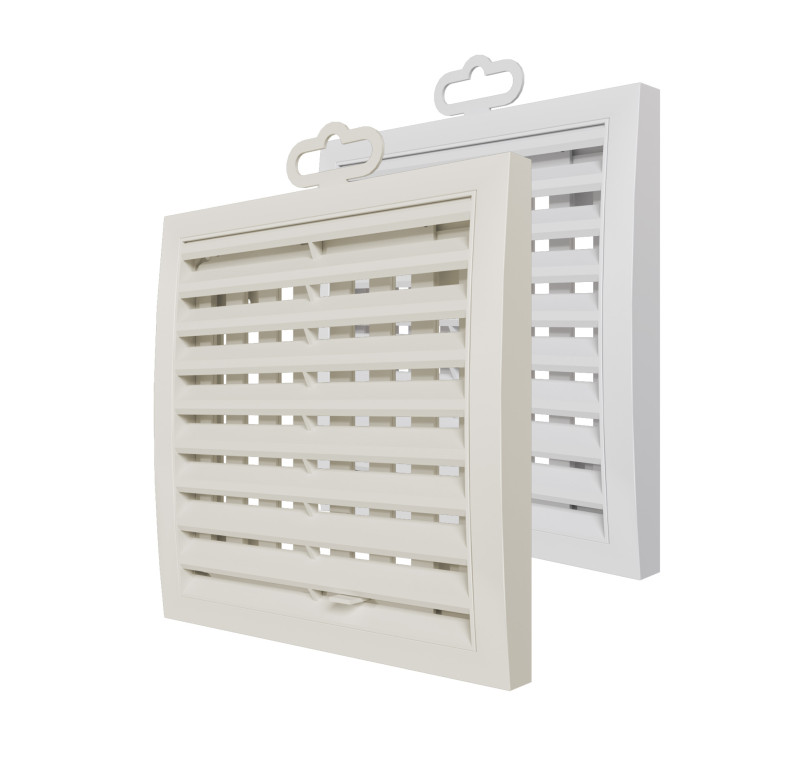

Разъемная решетка РРП оснащена подвижными частями для регулировки потока воздуха, нужное положение выбирается перемещением флажка. Наклонные жалюзи скрывают шахту вентиляции и придают ей эстетичный вид. Доступна в белом цвете и Ivory.
Файлы для скачивания
| rfa | ERA_РешеткаВентиляционная_Приточная_РРП_Разъемная_150-350.rfa | 612 KB | Revit 2019 | |
| rfa | ERA_РешеткаВентиляционная_Вытяжная_РРП_Разъемная_150-350.rfa | 608 KB | Revit 2019 | |
| rvt | ERA_Оборудование_Вентиляторы-Клапаны-Рекупираторы-Воздухораспределители_ERA-GROUP.rvt | 41.2 MB | Revit 2019 | |
| txt | ERA_РешеткаВентиляционная_Приточная_РРП_Разъемная_150-350.txt | 6 KB | — | |
| txt | ERA_РешеткаВентиляционная_Вытяжная_РРП_Разъемная_150-350.txt | 6 KB | — |
Типоразмеры (12)
| Наименование | Марка ADSK Марка | Материал ADSK Материал | Наименование ADSK Наименование | Обозначение ADSK Обозначение | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое | Высота | Длина | Коэфиициент живого сечения | Цвет | Ширина |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1515РРП | 1515РРП | ERA_Пластик_Белый | Решетка вентиляционная РРП разъемная регулируемая 150х150 пластик ERA | 1515РРП | 1515РРП | Решетка вентиляционная РРП 150х150 ERA | 150 мм | 16 мм | 0-0,26 | Белый | 150 мм |
| 1515РРП Ivory | 1515РРП Ivory | ERA_Пластик_Ivory | Решетка вентиляционная РРП разъемная регулируемая 150х150 пластик айвори ERA | 1515РРП Ivory | 1515РРП Ivory | Решетка вентиляционная РРП 150х150 айвори ERA | 150 мм | 16 мм | 0-0,26 | Слоновая кость | 150 мм |
| 1825РРП | 1825РРП | ERA_Пластик_Белый | Решетка вентиляционная РРП разъемная регулируемая 180х250 пластик ERA | 1825РРП | 1825РРП | Решетка вентиляционная РРП 180х250 ERA | 250 мм | 17 мм | 0-0,30 | Белый | 180 мм |
| 1825РРП Ivory | 1825РРП Ivory | ERA_Пластик_Ivory | Решетка вентиляционная РРПН разъемная регулируемая 180х250 айвори ERA | 1825РРП Ivory | 1825РРП Ivory | Решетка вентиляционная РРП 180х250 айвори ERA | 250 мм | 17 мм | 0-0,30 | Слоновая кость | 180 мм |
| 2020РРП | 2020РРП | ERA_Пластик_Белый | Решетка вентиляционная РРП разъемная регулируемая 200х200 пластик ERA | 2020РРП | 2020РРП | Решетка вентиляционная РРП 200х200 ERA | 200 мм | 17 мм | 0-0,26 | Белый | 200 мм |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Дополнительные изделия |
| Материалы | Пластик |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Размеры | |
| Вес | 890 kg |
| Общие характеристики | |
| Группирование ADSK Группирование | Решетки вентиляционные |
| Количество ADSK Количество | 1 |
| Масса ADSK Масса | 0.089 |
| Масса Текст ADSK Масса Текст | 0.089 |
| Единица измерения ADSK_Единица измерения | шт. |
