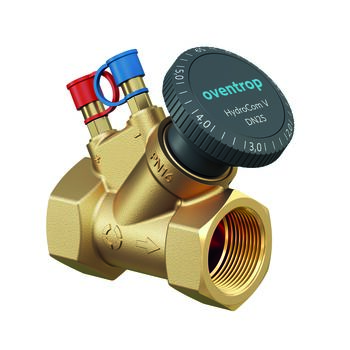

Ручной балансировочный клапан с портом для импульсной трубки РПД, Ду15 мм, Ру16 бар, Kvs 2 м3/ч, ВР, латунь EZB
Обновлено 2 дня назадОписание
Ручной балансировочный клапан Hydrocom V с портом для импульсной трубки РПД, Ду15 мм, Ру16 бар, Kvs 2 м3/ч, внутренняя резьба Rp1/2", латунь EZB
Файлы для скачивания
| rfa | OVENTROP_HydroCom V_Ручной балансировочный клапан.rfa | 944 KB | Revit 2019 | |
| Инструкция по работе с семействами балансировочной арматуры Oventrop_V1.pdf | 221 KB | — | ||
| Инструкция по работе с семействами балансировочной арматуры Oventrop_V1.pdf | 221 KB | — |
Типоразмеры (4)
| Наименование | Масса ADSK Масса | Наименование ADSK Наименование | Диаметр условный ADSK_Диаметр условный | Код изделия ADSK_Код изделия |
|---|---|---|---|---|
| DN 15 | 0.4 | Ручной балансировочный клапан муфтовый DN15 (Rp 1/2") | 15 мм | 1062704 |
| DN 20 | 0.42 | Ручной балансировочный клапан муфтовый DN20 (Rp 3/4") | 20 мм | 1062706 |
| DN 25 | 0.65 | Ручной балансировочный клапан муфтовый DN25 (Rp 1") | 25 мм | 1062708 |
| DN 32 | 1.05 | Ручной балансировочный клапан муфтовый DN32 (Rp 1 1/4") | 32 мм | 1062710 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Арматура |
| Материалы | Латунь |
| Сайт производителя | Перейти |
| Размеры | |
| Высота | 84 mm |
| Ширина | 53 mm |
| Длина | 71 mm |
| Вес | 390 g |
| Диаметр | 15 mm |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Марка ADSK Марка | HydroCom V |
| Материал ADSK Материал | Латунь матовая |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | Oventrop |
