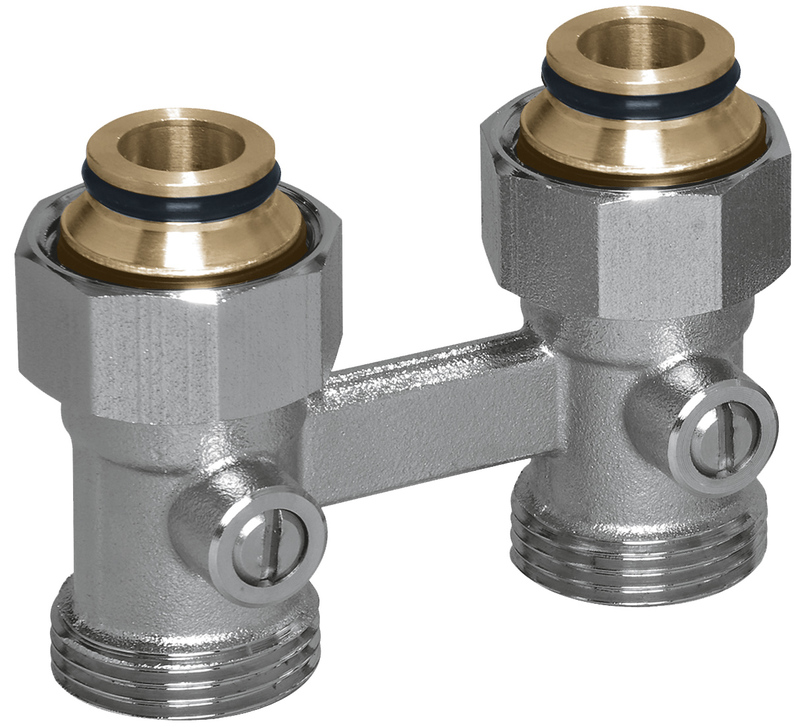

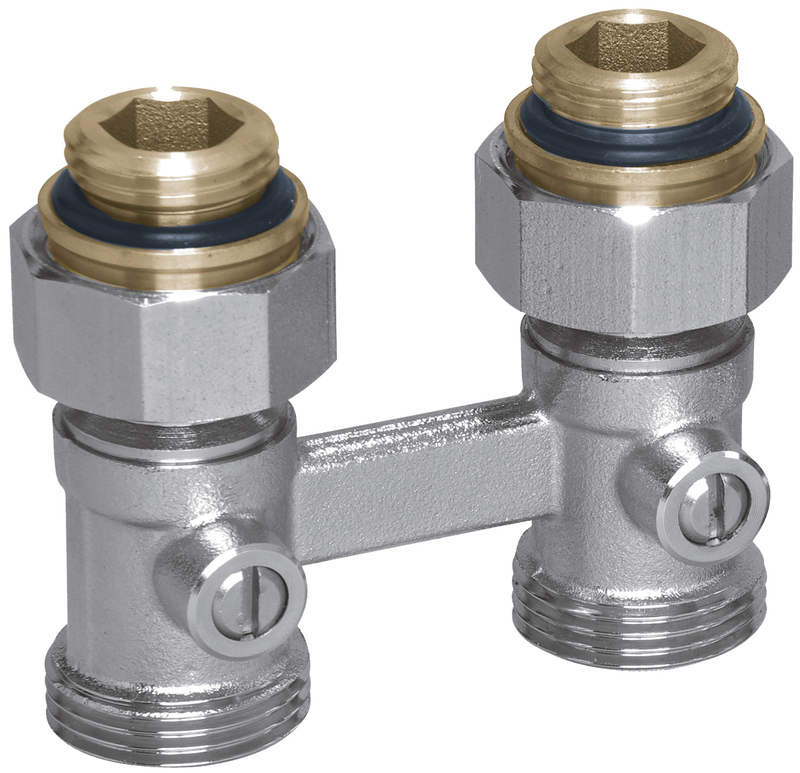

Нижнее подключение для двухтрубных систем отопления, прямое
Обновлено в 2018 годуОписание
Нижнее подключение для двухтрубных систем отопления, прямое
Файлы для скачивания
| rfa | nijnee-podklyuchenie-pryamoe.rfa | 452 KB | Revit 2017 |
Типоразмеры (2)
| Наименование | Обозначение ADSK Обозначение | Код изделия ADSK_Код изделия |
|---|---|---|
| D1/50 прямой, 15НРх20НР | D1/50 прямой, 15НРх20НР | SX 10011 |
| D2/50 прямой, 20НРх20НР | D2/50 прямой, 20НРх20НР | SX 10015 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Арматура |
| Материалы | Латунь |
| Сайт производителя | Перейти |
| Размеры | |
| Высота | 48 mm |
| Ширина | 40 mm |
| Длина | 100 mm |
| Вес | 318 g |
| Общие характеристики | |
| Масса ADSK Масса | 0 |
| Наименование ADSK Наименование | Узел нижнего подключения для двухтрубных систем прямой |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | Meibes |
| Группа модели | Узел нижнего подключения для двухтрубных систем прямой |
