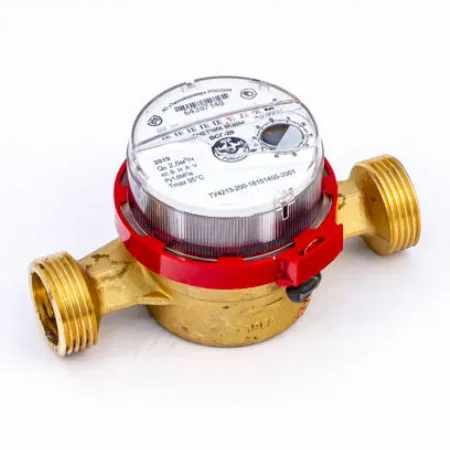

Счетчик горячей воды ВСГ-20 R120-020-324-B54

Name: Счетчик горячей воды ВСГ-20 R120-020-324-B54
Brand: ТЕПЛОВОДОМЕР

Обновлено в 2021 году

Описание

Крыльчатые одноструйные сухоходные счетчики воды ВСГ-20 - предназначены для коммерческого учета расхода горячей воды в системах водоснабжения. Приборы DN 20 предназначены для использования на объектах с малым потреблением воды и рекомендуются для установки в жилых и производственных помещениях, квартирах, коттеджах, офисах и других объектах коммунального хозяйства. Счетчики данного типа имеют возможностью установки дополнительного модуля для систем диспетчеризации по радио каналу.

Файлы для скачивания


rfa	DSI_КрыльчатыеСчетчикиГорячейВоды_Стандарт_Тепловодомер.rfa	1.2 MB	Revit 2019
pdf	DSI_Архитектура семейств_КрыльчатыеСчетчикиГорячейВоды_Стандарт_Тепловодомер.pdf	74 KB	—
pdf	DSI_Техническое описание TVM_полное.pdf	307 KB	—

Типоразмеры (9)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Максимальная температура перекачиваемой жидкости ADSK_Максимальная температура перекачиваемой жидкости	Наименование краткое ADSK_Наименование краткое	DSI_Артикул по каталогу	DSI_Габариты текст	DSI_Класс точности	DSI_Наименование по каталогу	DSI_Температура рабочей среды	TVM_Максимальный расход	TVM_Межпроверочный интервал	TVM_Наименьший расход	TVM_Наминальный расход	TVM_Переходный расход	Tvm_Материал корпуса	Tvm_Модель клапана
DN15_Металлический_110_Класс_B	Счетчик горячей воды ВСГ 15-02	0.65	0.65	Счетчик горячей воды ВСГ 15-02	R120-015-223-B54	95 °C	ВСГ 15-02	R120-015-223-B54	110х75х72	B	Счетчик горячей воды ВСГ 15-02	95 °C	3.0 м³/ч	6 лет	0.0 м³/ч	1.5 м³/ч	0.1 м³/ч	Tvm_Латунь	200152231
DN15_Композитный_110_Класс_B	Счетчик горячей воды ВСГ 15-03 композитный	0.65	0.65	Счетчик горячей воды ВСГ 15-03 композитный	R120-015-213-B54	95 °C	ВСГ 15-03 композитный	R120-015-213-B54	110х75х72	B	Счетчик горячей воды ВСГ 15-03 композитный	95 °C	3.0 м³/ч	6 лет	0.0 м³/ч	1.5 м³/ч	0.1 м³/ч	Tvm_Пластик	200152131
DN15_Металлический_80_Класс_B	Счетчик горячей воды ВСГ 15-02 (80 мм)	0.65	0.65	Счетчик горячей воды ВСГ 15-02 (80 мм)	R120-015-123-B54	95 °C	ВСГ 15-02 (80 мм)	R120-015-123-B54	80х75х72	B	Счетчик горячей воды ВСГ 15-02 (80 мм)	95 °C	3.0 м³/ч	6 лет	0.0 м³/ч	1.5 м³/ч	0.1 м³/ч	Tvm_Латунь	200151231
DN20_Металлический_130_Класс_B	Счетчик горячей воды ВСГ 20	0.75	0.75	Счетчик горячей воды ВСГ 20	R120-020-324-B54	95 °C	ВСГ 20	R120-020-324-B54	130х75х72	B	Счетчик горячей воды ВСГ 20	95 °C	5.0 м³/ч	6 лет	0.1 м³/ч	2.5 м³/ч	0.2 м³/ч	Tvm_Латунь	200203241
DN15_Металлический_110_Класс_C	Счетчик горячей воды ВСГH 15 класс С	0.65	0.65	Счетчик горячей воды ВСГH 15 класс С	R120-015-223-C54	95 °C	ВСГH 15 класс С	R120-015-223-C54	110х75х72	C	Счетчик горячей воды ВСГH 15 класс С	95 °C	3.0 м³/ч	4 года	0.0 м³/ч	1.5 м³/ч	0.0 м³/ч	Tvm_Латунь	200152233

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Латунь, Пластик
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	72 mm
Ширина	75 mm
Длина	130 mm
Вес	750 g
Общие характеристики
Материал ADSK Материал	<По категории>
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	АО "Тепловодомер"
Максимальное входное давление ADSK_Максимальное входное давление	1600000.0 Па
Максимальное рабочее давление ADSK_Максимальное рабочее давление	1600000.0 Па
