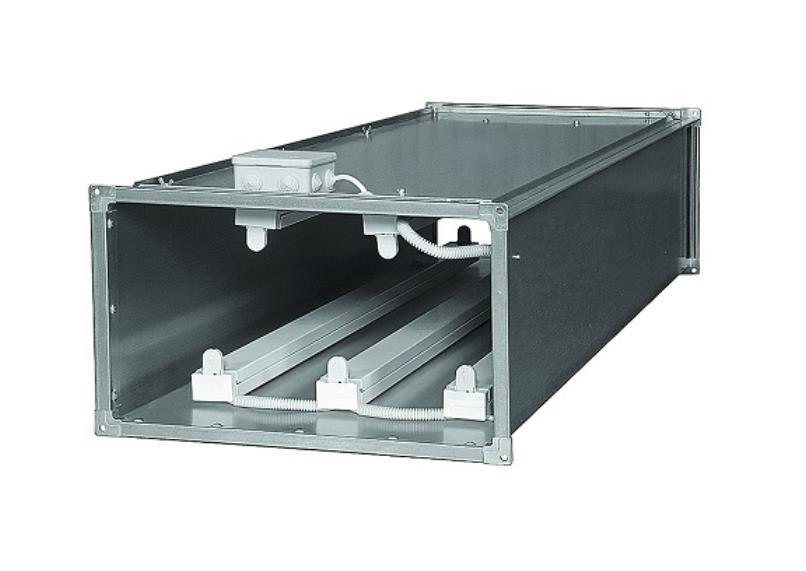

Секция бактерицидной обработки воздуха прямоугольная LB

Name: Секция бактерицидной обработки воздуха прямоугольная LB
Brand: NED

Обновлено 4 месяца назад

Описание

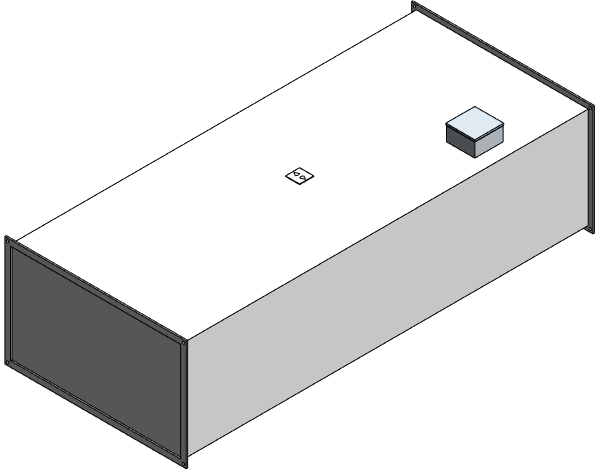

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации и специальные значки. Рекомендуем ознакомиться с инструкцией по работе с моделями.

Файлы для скачивания


rvt	NED_Каталог_Канальное оборудование_V3.rvt	44.8 MB	Revit 2018
rfa	NED_Секция бактерицидной обработки воздуха_LB.rfa	952 KB	Revit 2018
pdf	NED_Инструкция_Канальное оборудование_V3.pdf	1.2 MB	—
txt	NED_Секция бактерицидной обработки воздуха_LB.txt	32 KB	—

Типоразмеры (54)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Кол-во ламп	Мощность одной лампы
LB 40-20/143	LB 40-20/143	42	42	Секция бактерицидной обработки воздуха прямоугольная, 40х20, 143 Вт	0.68 кВт	0.68 кВ·А	9	0.08 кВт
LB 40-20/95	LB 40-20/95	33	33	Секция бактерицидной обработки воздуха прямоугольная, 40х20, 95 Вт	0.45 кВт	0.45 кВ·А	6	0.08 кВт
LB 40-20/63	LB 40-20/63	27	27	Секция бактерицидной обработки воздуха прямоугольная, 40х20, 63 Вт	0.30 кВт	0.30 кВ·А	4	0.08 кВт
LB 40-20/32	LB 40-20/32	21	21	Секция бактерицидной обработки воздуха прямоугольная, 40х20, 32 Вт	0.15 кВт	0.15 кВ·А	2	0.08 кВт
LB 50-25/159	LB 50-25/159	48	48	Секция бактерицидной обработки воздуха прямоугольная, 50х25, 159 Вт	0.75 кВт	0.75 кВ·А	10	0.08 кВт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	ADSK_Сталь оцинкованная
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	NED
