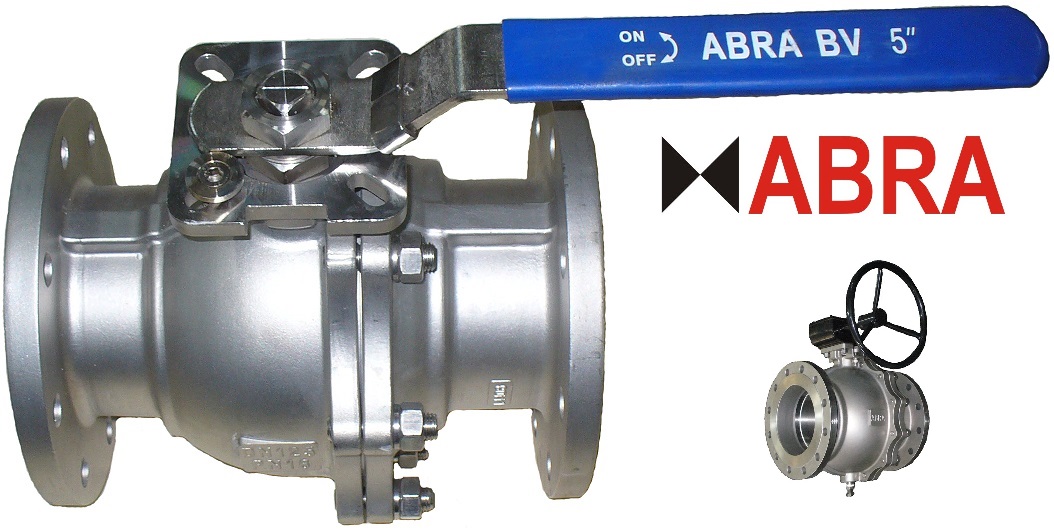

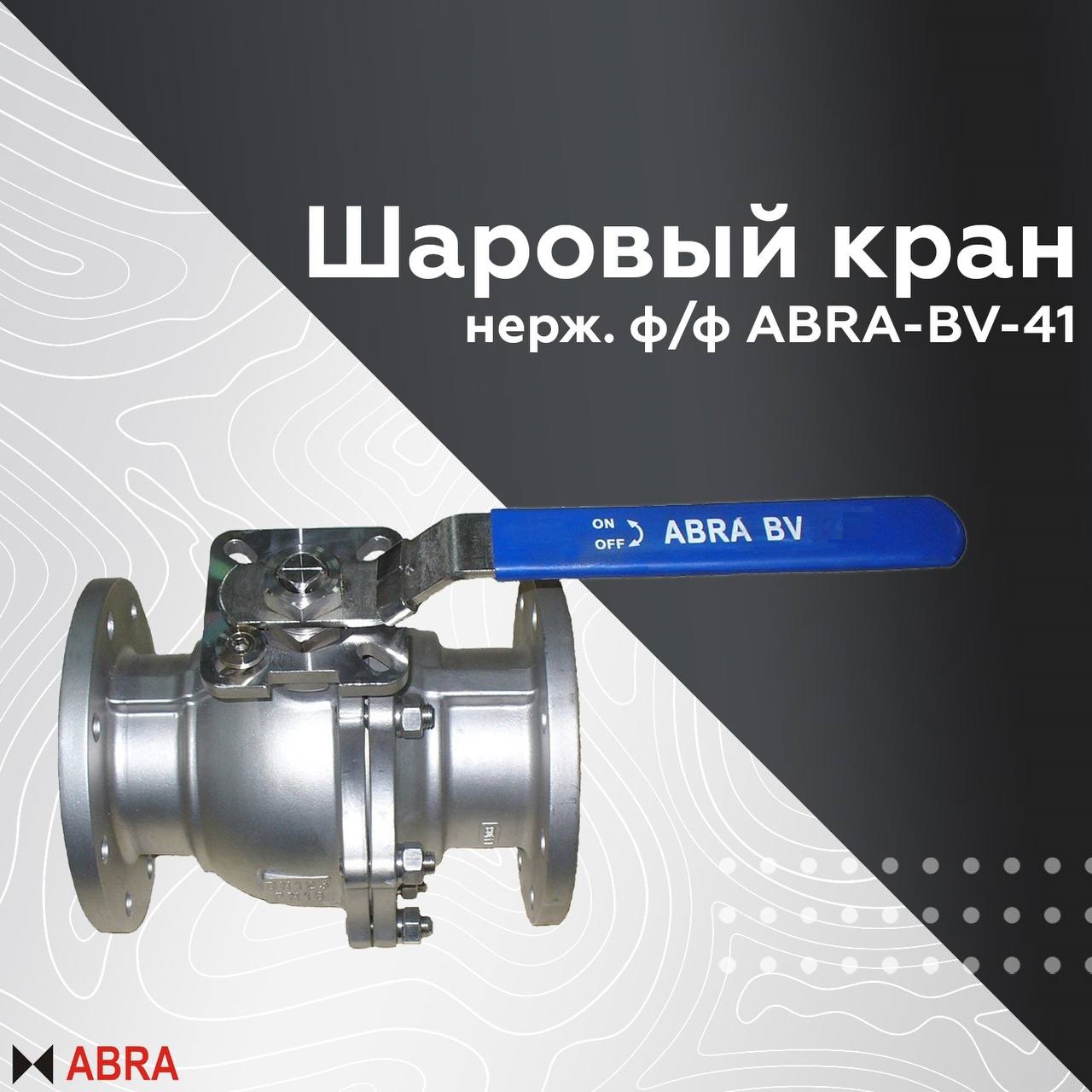

Шаровые краны полнопроходные фланцевые нержавеющие из AISI316/PTFE, 2PC, ABRA-BV-41, DN15-300, PN16/40 / SS316 Stainless Steel Full bore Flange Ball Valve
Обновлено 4 дня назадОписание
Файлы для скачивания
| rfa | REVIT-ABRA-BV41_DN15-50_PN40_DN65-300_PN16.rfa | 2.0 MB | Revit 2018 | |
| Шаровой кран фланцевый из нержавейки BV41_200_300.pdf | 461 KB | — | ||
| Шаровой кран фланцевый из нержавейки BV41.pdf | 350 KB | — |
Типоразмеры (14)
| Наименование | Масса ADSK Масса | Наименование ADSK Наименование | Диаметр условный ADSK_Диаметр условный | Код изделия ADSK_Код изделия | PN | Кv |
|---|---|---|---|---|---|---|
| ABRA-BV41-Q41F-DIN-2G-200 PN16 | 85 | Шаровый кран фланцевый полнопроходной с редуктором ABRA-BV41-200 PN16 | 200 мм | ABRA-BV41-200 PN16 | 16.0 МПа | 5823.0 м³/ч |
| ABRA-BV41-Q41F-DIN-2G-250 PN16 | 136 | Шаровый кран фланцевый полнопроходной с редуктором ABRA-BV41-250 PN16 | 250 мм | ABRA-BV41-250 PN16 | 16.0 МПа | 7418.0 м³/ч |
| ABRA-BV41-Q41F-DIN-2G-300 PN16 | 203 | Шаровый кран фланцевый полнопроходной с редуктором ABRA-BV41-300 PN16 | 300 мм | ABRA-BV41-300 PN16 | 16.0 МПа | 9672.0 м³/ч |
| ABRA-BV41-Q41F-DIN-2G-150 PN16 | 46.8 | Шаровый кран фланцевый полнопроходной с рукояткой ABRA-BV41-150 PN40 | 150 мм | ABRA-BV41-150 PN40 | 16.0 МПа | 4727.0 м³/ч |
| ABRA-BV41-Q41F-DIN-2G-125 PN16 | 34.2 | Шаровый кран фланцевый полнопроходной с рукояткой ABRA-BV41-125 PN40 | 125 мм | ABRA-BV41-125 PN40 | 16.0 МПа | 3856.0 м³/ч |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Трубопроводная арматура |
| Материалы | Нержавеющая сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ABRA TM |
| Материал наименование ADSK_Материал наименование | Сталь AISI316 |
| Изготовитель | Китай |
