Решетка щелевая НЕВАТОМ РЩ

Name: Решетка щелевая НЕВАТОМ РЩ
Brand: НЕВАТОМ

Обновлено в 2023 году

Описание

Через щелевые решетки в помещения из систем вентиляции и кондиционирования поступает воздух. Решетки изготавливают из алюминиевого профиля. В конструкцию закладывают от 1 до 6 щелей.

Щелевые решетки крепят с помощью клипс и врезки. Ее монтируют к камере статического давления (адаптеру). Врезку и адаптер заказывают отдельно.

Стандартное окрашивание решетки: рама – белого цвета (RAL9016), жалюзи и ламели, если они есть, – черного (RAL9005). По заказу возможна окраска в другой цвет по каталогу RAL.

Файлы для скачивания


rfa	nevatom_reshetkarshch-3versiya1.rfa	1.1 MB	Revit 2017
rfa	nevatom_reshetkarshch-2versiya1.rfa	1.3 MB	Revit 2017
rfa	nevatom_reshetkarshch-1versiya1.rfa	1.1 MB	Revit 2017
rfa	nevatom_reshetkarshch-4versiya1.rfa	1.1 MB	Revit 2017

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Алюминий
Сайт производителя	Перейти

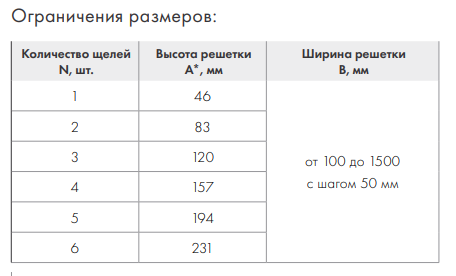

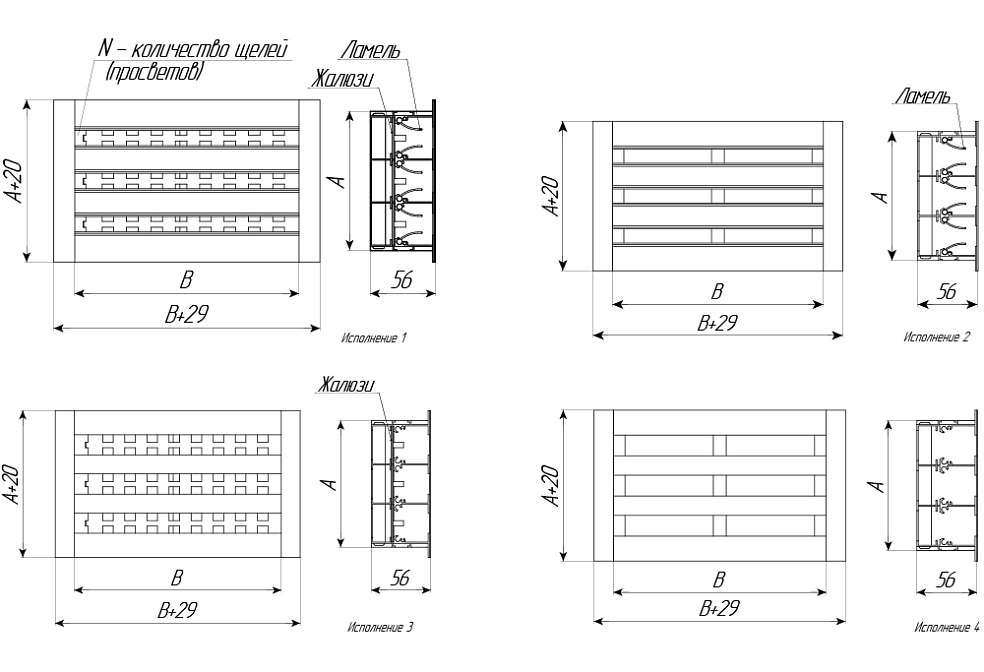

Размеры
Высота	46 mm
Ширина	100 mm
Параметры в файлах моделей
Наименование ADSK Наименование	РЕШЕТКА РЩ
Единица измерения ADSK_Единица измерения	шт.
Материал наименование ADSK_Материал наименование	Алюминий
Завод-изготовитель ADSK_Завод-изготовитель	NEVATOM
Расход воздуха ADSK_Расход воздуха	0.0 л/с
