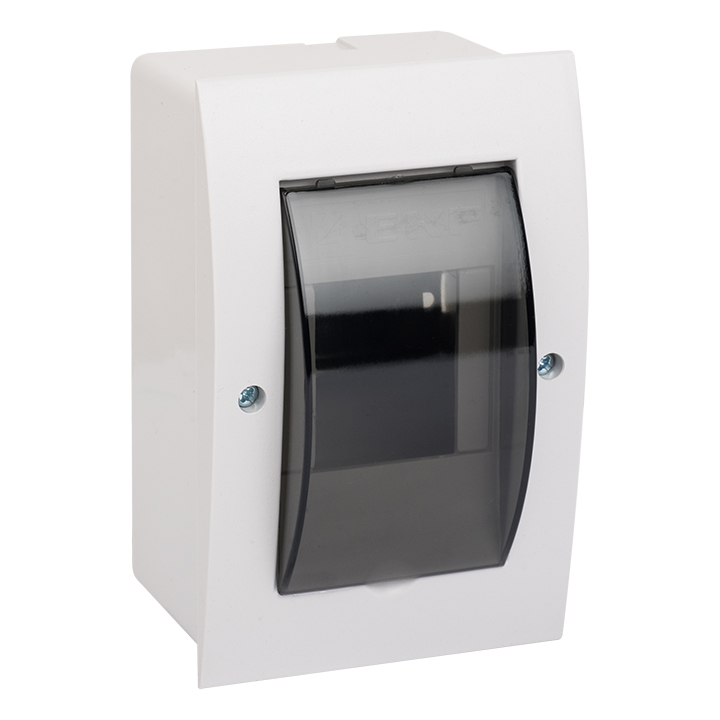

EKF PROxima Щит распределительный встраиваемый ЩРВ-П
Обновлено в 2021 годуОписание
Файлы для скачивания
| rfa | ekf_ef_shchrv-p_proxima.rfa | 1.7 MB | Revit 2019 |

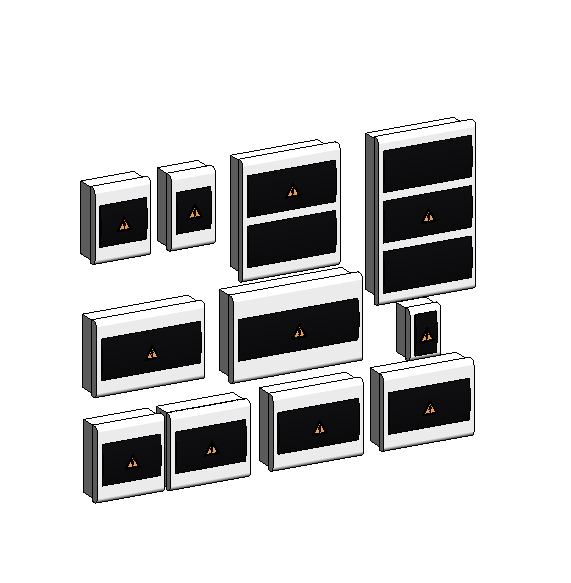

Типоразмеры (11)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Наименование ADSK Наименование | Обозначение ADSK Обозначение | Код изделия ADSK_Код изделия | Количество DIN-реек | Количество модулей на DIN-рейке | Комплект | Максимальное количество модулей | Описание |
|---|---|---|---|---|---|---|---|---|---|---|
| ЩРВ-П-45-41, 505х365х110 мм (ВхШхГ), 3-din, proxima, белый, abs-пластик, 4 шины (по 9 отв.) | ЩРВ-П-12 IP41 EKF PROxima | 0.93 | Щит распределительный, встраиваемый, на 12-модуля(ей), IP41, 221х278х90 мм (ВхШхГ), 2 шины (по 5 отв.) | ЩРВ-П-12 IP41 EKF PROxima | pb40-v-12 | 1 | 12 | 2 шины (по 5 отв.) | 12 | Щит распределительный, встраиваемый, на 12-модуля(ей), IP41, 221х278х90 мм (ВхШхГ), 2 шины (по 5 отв.) |
| ЩРВ-П-36-41, 482х300х100 мм (ВхШхГ), 3-din, proxima, белый, abs-пластик, 2 шины (6 отв.), 2 шины (7 отв.) | ЩРВ-П-36 IP41 EKF PROxima | 2.4 | Щит распределительный, встраиваемый, на 36-модуля(ей), IP41, 482х300х100 мм (ВхШхГ), 2 шины (6 отв.), 2 шины (7 отв.) | ЩРВ-П-36 IP41 EKF PROxima | pb40-v-36 | 3 | 12 | 2 шины (6 отв.), 2 шины (7 отв.) | 36 | Щит распределительный, встраиваемый, на 36-модуля(ей), IP41, 482х300х100 мм (ВхШхГ), 2 шины (6 отв.), 2 шины (7 отв.) |
| ЩРВ-П-24-41, 350х300х100 мм (ВхШхГ), 2-din, proxima, белый, abs-пластик, 4 шины (по 5 отв.) | ЩРВ-П-24 IP41 EKF PROxima | 1.66 | Щит распределительный, встраиваемый, на 24-модуля(ей), IP41, 350х300х100 мм (ВхШхГ), 4 шины (по 5 отв.) | ЩРВ-П-24 IP41 EKF PROxima | pb40-v-24 | 2 | 12 | 4 шины (по 5 отв.) | 24 | Щит распределительный, встраиваемый, на 24-модуля(ей), IP41, 350х300х100 мм (ВхШхГ), 4 шины (по 5 отв.) |
| ЩРВ-П-18-41, 251х398х100 мм (ВхШхГ), 1-din, proxima, белый, abs-пластик, 1 шина (6 отв.), 1 шина (7 отв.) | ЩРВ-П-18 IP41 EKF PROxima | 1.5 | Щит распределительный, встраиваемый, на 18-модуля(ей), IP41, 251х398х100 мм (ВхШхГ), 1 шина (6 отв.), 1 шина (7 отв.) | ЩРВ-П-18 IP41 EKF PROxima | pb40-v-18 | 1 | 18 | 1 шина (6 отв.), 1 шина (7 отв.) | 18 | Щит распределительный, встраиваемый, на 18-модуля(ей), IP41, 251х398х100 мм (ВхШхГ), 1 шина (6 отв.), 1 шина (7 отв.) |
| ЩРВ-П-15-41, 221х334х090 мм (ВхШхГ), 1-din, proxima, белый, abs-пластик, 2 шины (по 6 отв.) | ЩРВ-П-15 IP41 EKF PROxima | 1.153 | Щит распределительный, встраиваемый, на 15-модуля(ей), IP41, 221х334х90 мм (ВхШхГ), 2 шины (по 6 отв.) | ЩРВ-П-15 IP41 EKF PROxima | pb40-v-15 | 1 | 15 | 2 шины (по 6 отв.) | 15 | Щит распределительный, встраиваемый, на 15-модуля(ей), IP41, 221х334х90 мм (ВхШхГ), 2 шины (по 6 отв.) |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Шкафы и боксы |
| Материалы | Пластик |
| Сайт производителя | Перейти |
| Общие характеристики | |
| Напряжение ADSK Напряжение | 400 В |
| Ток ADSK Ток | 0 А |
| Единица измерения ADSK_Единица измерения | компл. |
| Завод-изготовитель ADSK_Завод-изготовитель | EKF |
| Классификация нагрузок ADSK_Классификация нагрузок | Прочее |
