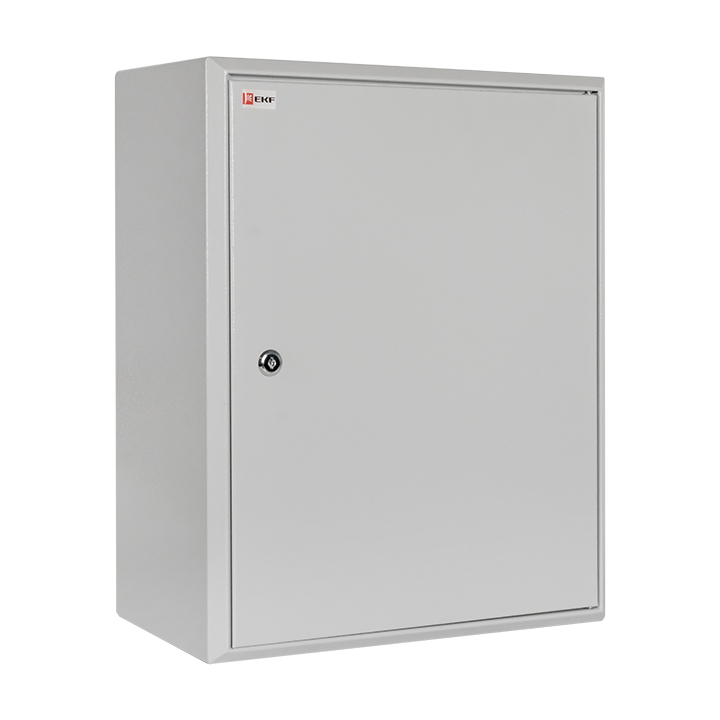

EKF PROxima Щит с монтажной панелью IP31

Name: EKF PROxima Щит с монтажной панелью IP31
Brand: Электрорешения

Обновлено в 2021 году

Описание

Щиты с монтажной панелью ЩМП EKF PROxima являются надежной оболочкой для сборки щитов управления, автоматизации и пунктов распределения. Возможна установка различного модульного и силового оборудования. Сфера применения разнообразна: от жилого сектора до промышленности. Электрощиты изготовлены из российской стали, соответствующей ГОСТ 1050-88. Сборка корпусов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей. Монтажная панель выполнена съемной, что облегчает процесс монтажа оборудования. Электрощиты защищены от коррозии и разрушающего воздействия погодных факторов благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Файлы для скачивания

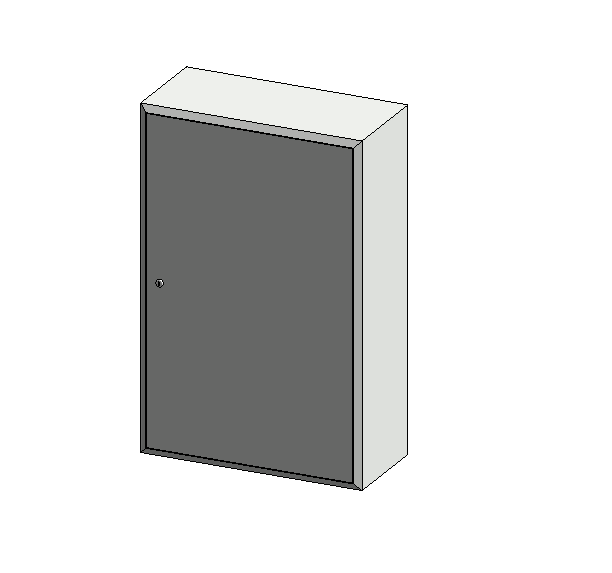

rfa	ekf_ee_shchmp_ip31_proxima.rfa	1.3 MB	Revit 2019
rvt	ekf_shchityshchurnshchurvshchu-pshchushchmpinoxshcheketkssyaur.rvt	76.3 MB	Revit 2019

Типоразмеры (36)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Описание
ЩМП- 25.30.14 (ЩМП-02) IP31EKF PROxima	ЩМП- 25.30.14 (ЩМП-02) IP31	2.88	Щит с монтажной панелью ЩМП- 25.30.14 (ЩМП-02) IP31EKF PROxima	ЩМП- 25.30.14 (ЩМП-02) IP31	mb22-02	Щит с монтажной панелью ЩМП- 25.30.14 (ЩМП-02) IP31EKF PROxima
ЩМП- 27.21.14 (ЩМП-00) IP31 EKF PROxima	ЩМП- 27.21.14 (ЩМП-00) IP31	2.3	Щит с монтажной панелью ЩМП- 27.21.14 (ЩМП-00) IP31 EKF PROxima	ЩМП- 27.21.14 (ЩМП-00) IP31	mb22-00	Щит с монтажной панелью ЩМП- 27.21.14 (ЩМП-00) IP31 EKF PROxima
ЩМП- 30.21.14 (ЩМП-00) IP31 EKF PROxima	ЩМП- 30.21.14 IP31	2.8	Щит с монтажной панелью ЩМП- 30.21.14 IP31 EKF PROxima	ЩМП- 30.21.14 IP31	mb-22-000	Щит с монтажной панелью ЩМП- 30.21.14 IP31 EKF PROxima
ЩМП- 35.30.15 (ЩМП-03) IP31 EKF PROxima	ЩМП- 35.30.15 (ЩМП-03) IP31	3.92	Щит с монтажной панелью ЩМП- 35.30.15 (ЩМП-03) IP31 EKF PROxima	ЩМП- 35.30.15 (ЩМП-03) IP31	mb22-03	Щит с монтажной панелью ЩМП- 35.30.15 (ЩМП-03) IP31 EKF PROxima
ЩМП- 40.30.15 (ЩМП-04) IP31 EKF PROxima	ЩМП- 40.30.15 (ЩМП-04) IP31	4.8	Щит с монтажной панелью ЩМП- 40.30.15 (ЩМП-04) IP31 EKF PROxima	ЩМП- 40.30.15 (ЩМП-04) IP31	mb22-04	Щит с монтажной панелью ЩМП- 40.30.15 (ЩМП-04) IP31 EKF PROxima

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	RAL 7035_Сталь
Напряжение ADSK Напряжение	400 В
Ток ADSK Ток	125 А
Единица измерения ADSK_Единица измерения	компл.
