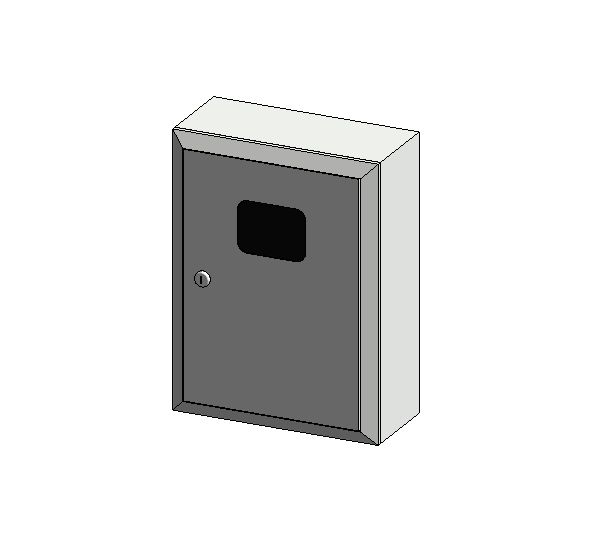

EKF PROxima Щит учетно-распределительный навесной ЩУРн IP31

Name: EKF PROxima Щит учетно-распределительный навесной ЩУРн IP31
Brand: Электрорешения

Обновлено в 2021 году

Описание

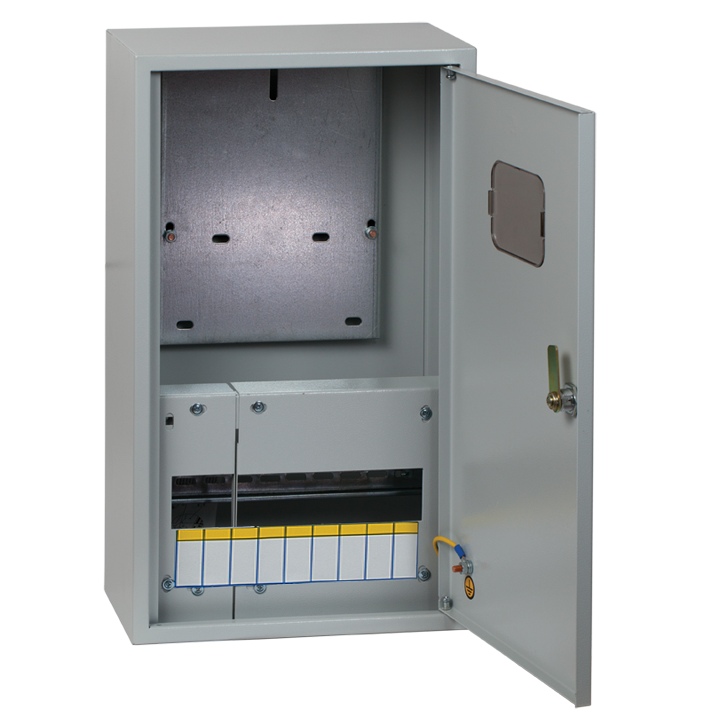

Щиты учетно-распределительные предназначены для ввода электроэнергии, ее учета и последующего распределения, а также защиты от токов перегрузки и короткого замыкания. Возможна установка модульного оборудования и электрических счетчиков. Сфера применения разнообразна: от жилого сектора до промышленности. Электрощиты изготовлены из российской стали, соответствующей ГОСТ 1050-88. Сборка корпусов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей. Электрощиты оснащены съемной фальш-панелью, монтажной панелью и DIN-рейкой. Электрощиты защищены от коррозии и разрушающего воздействия погодных факторов благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Файлы для скачивания


rfa	ekf_ee_shchurn_ip31_proxima.rfa	1.2 MB	Revit 2019
rvt	ekf_shchityshchurnshchurvshchu-pshchushchmpinoxshcheketkssyaur.rvt	76.3 MB	Revit 2019

Типоразмеры (20)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Количество модулей на DIN-рейке	Описание
ЩУРн 1/9 (400х300х140) IP31 EKF PROxima	ЩУРн 1/9 IP31	4.38	Щит учетно-распред. навесной ЩУРн 1/9 (400х300х140) IP31 EKF PROxima	ЩУРн 1/9 IP31	mb23-1/9	9	Щит учетно-распред. навесной ЩУРн 1/9 (400х300х140) IP31 EKF PROxima
ЩУРн 1/12 (400x300x140) IP31 EKF PROxima	ЩУРн 1/12 IP31	4.38	Щит учетно-распред. навесной ЩУРн 1/12 (400x300x140) IP31 EKF PROxima	ЩУРн 1/12 IP31	mb23-1/12	12	Щит учетно-распред. навесной ЩУРн 1/12 (400x300x140) IP31 EKF PROxima
ЩУРн 1/12 с шинами (400x300x140) IP31 EKF PROxima	ЩУРн 1/12 с шинами IP31	4.38	Щит учетно-распред. навесной ЩУРн 1/12 с шинами (400x300x140) IP31 EKF PROxima	ЩУРн 1/12 с шинами IP31	mb23-1/12sh	12	Щит учетно-распред. навесной ЩУРн 1/12 с шинами (400x300x140) IP31 EKF PROxima
ЩУРн 1/15 (400x360x140) IP31 EKF PROxima	ЩУРн 1/15 IP31	5.6	Щит учетно-распред. навесной ЩУРн 1/15 (400x360x140) IP31 EKF PROxima	ЩУРн 1/15 IP31	mb23-1/15	15	Щит учетно-распред. навесной ЩУРн 1/15 (400x360x140) IP31 EKF PROxima
ЩУРн 3/12 (500х300х160) IP31 EKF PROxima	ЩУРн 3/12 IP31	5.88	Щит учетно-распред. навесной ЩУРн 3/12 (500х300х160) IP31 EKF PROxima	ЩУРн 3/12 IP31	mb23-3/12	12	Щит учетно-распред. навесной ЩУРн 3/12 (500х300х160) IP31 EKF PROxima

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	RAL 7035_Сталь
Напряжение ADSK Напряжение	400 В
Ток ADSK Ток	125 А
Единица измерения ADSK_Единица измерения	компл.
