EKF PROxima Щит учетно-распределительный встраиваемый ЩУРв IP31

Name: EKF PROxima Щит учетно-распределительный встраиваемый ЩУРв IP31
Brand: Электрорешения

Обновлено в 2021 году

Описание

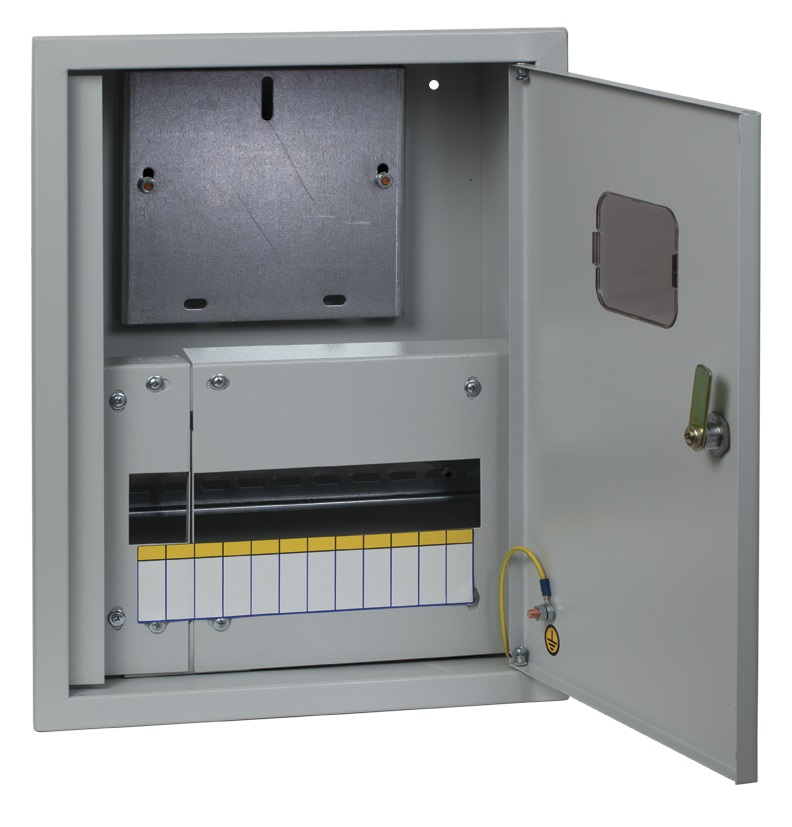

Щиты учетно-распределительные предназначены для ввода электроэнергии, ее учета и последующего распределения, а также защиты от токов перегрузки и короткого замыкания. Возможна установка модульного оборудования и электрических счетчиков. Сфера применения разнообразна: от жилого сектора до промышленности. Электрощиты изготовлены из российской стали, соответствующей ГОСТ 1050-88. Сборка корпусов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей. Электрощиты оснащены съемной фальш-панелью, монтажной панелью и DIN-рейкой. Электрощиты защищены от коррозии и разрушающего воздействия погодных факторов благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Файлы для скачивания

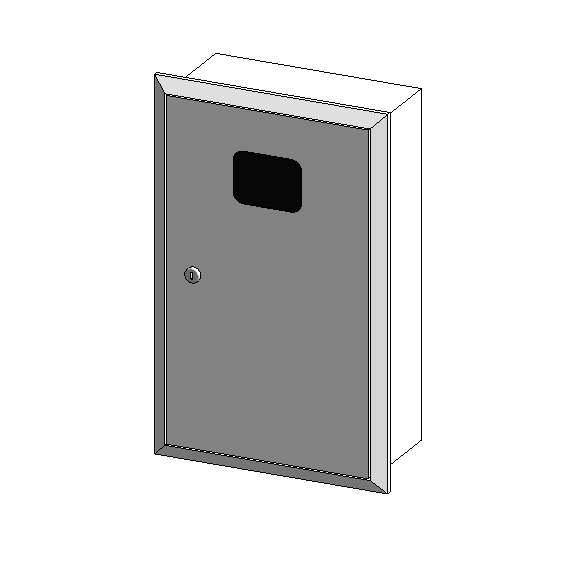

rfa	ekf_ee_shchurv_ip31_proxima.rfa	1.2 MB	Revit 2019
rvt	ekf_shchityshchurnshchurvshchu-pshchushchmpinoxshcheketkssyaur.rvt	76.3 MB	Revit 2019

Типоразмеры (7)

Наименование	Марка ADSK Марка	Материал ADSK Материал	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Количество фаз ADSK_Количество фаз	Количество модулей на DIN-рейке	Максимальное количество модулей
ЩУРв 1/12 (440х340х140) IP31 EKF PROxima	ЩУРв 1/12 IP31	Белый_ABS-пластик	Щит учетно-распред. встраиваемый ЩУРв 1/12 (440х340х140) IP31 EKF PROxima	ЩУРв 1/12 IP31	mb13-1/12	1	12	12
ЩУРв 3/9 (540x340x160) IP31 EKF PROxima	ЩУРв 3/9 IP31	Белый_ABS-пластик	Щит учетно-распред. встраиваемый ЩУРв 3/9 (540x340x160) IP31 EKF PROxima	ЩУРв 3/9 IP31	mb-13-3/9	3	9	9
ЩУРв 3/12 (540х340х160) IP31 EKF PROxima	ЩУРв 3/12 IP31	Белый_ABS-пластик	Щит учетно-распред. встраиваемый ЩУРв 3/12 (540х340х160) IP31 EKF PROxima	ЩУРв 3/12 IP31	mb13-3/12	3	12	12
ЩУРв 3/18 (540х440х160) IP31 EKF PROxima	ЩУРв 3/18 IP31	Белый_ABS-пластик	Щит учетно-распред. встраиваемый ЩУРв 3/18 (540х440х160) IP31 EKF PROxima	ЩУРв 3/18 IP31	mb13-3/18	3	18	18
ЩУРв 3/24 (540х440х160) IP31 EKF PROxima	ЩУРв 3/24 IP31	Белый_ABS-пластик	Щит учетно-распред. встраиваемый ЩУРв 3/24 (540х440х160) IP31 EKF PROxima	ЩУРв 3/24 IP31	mb13-3/24	3	24	24

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Масса ADSK Масса	0
Напряжение ADSK Напряжение	400 В
Ток ADSK Ток	125 А
Единица измерения ADSK_Единица измерения	компл.
