EKF Basic Щит учетный IP54

Name: EKF Basic Щит учетный IP54
Brand: Электрорешения

Обновлено в 2021 году

Описание

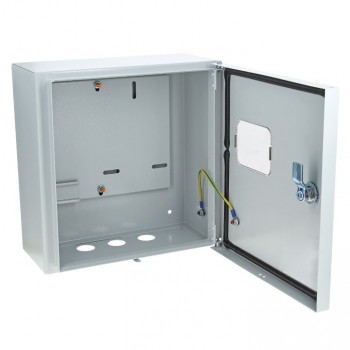

Щиты учетные предназначены для ввода электроэнергии и ее учета. Возможна установка модульного оборудования и электрических счетчиков. Сфера применения разнообразна: от жилого сектора до промышленности. Электрощиты изготовлены из российской стали, соответствующей ГОСТ 1050-88. Сборка корпусов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей. В зависимости от модификации, электрощиты выпускаются с одной и двумя дверьми, оснащаются монтажной панелью или DIN-рейкой (для установки электронных счетчиков). Для снятия показаний счетчика в дверце щита предусмотрено прозрачное окно. Электрощиты имеют возможность опломбировки и защищены от коррозии и разрушающего воздействия погодных факторов благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Файлы для скачивания


rfa	ekf_ee_shchu_ip54_basic.rfa	1.1 MB	Revit 2019
rvt	ekf_shchityshchurnshchurvshchu-pshchushchmpinoxshcheketkssyaur.rvt	76.3 MB	Revit 2019

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Количество фаз ADSK_Количество фаз	Описание
ЩУ-1/1-0 (310х300х150) IP54 EKF Basic	ЩУ-1/1-0 IP54	4.78	Щит учетный ЩУ-1/1-0 (310х300х150) IP54 EKF Basic	ЩУ-1/1-0 IP54	mb54-1-bas	1	Щит учетный ЩУ-1/1-0 (310х300х150) IP54 EKF Basic
ЩУ-1/1-0 для счетчика на дин-рейку (250х300х100) IP54 EKF Basic	ЩУ-1/1-0 для счетчика на дин-рейку IP54	2.2	Щит учетный ЩУ-1/1-0 для счетчика на дин-рейку (250х300х100) IP54 EKF Basic	ЩУ-1/1-0 для счетчика на дин-рейку IP54	mb54-1E-bas	1	Щит учетный ЩУ-1/1-0 для счетчика на дин-рейку (250х300х100) IP54 EKF Basic
ЩУ-1/1-1 двухдверный (310х300х160) IP54 EKF Basic	ЩУ-1/1-1 двухдверный IP54	5.23	Щит учетный ЩУ-1/1-1 двухдверный (310х300х160) IP54 EKF Basic	ЩУ-1/1-1 двухдверный IP54	mb54-1-2-bas	1	Щит учетный ЩУ-1/1-1 двухдверный (310х300х160) IP54 EKF Basic
ЩУ-3/1-0 (ЩУРН-3/12) (540х310х165) 12 мод. IP54 EKF Basic	ЩУ-3/1-0 (ЩУРН-3/12) 12 мод. IP54	5.3	Щит учетный ЩУ-3/1-0 (ЩУРН-3/12) (540х310х165) 12 мод. IP54 EKF Basic	ЩУ-3/1-0 (ЩУРН-3/12) 12 мод. IP54	mb54-3-bas	3	Щит учетный ЩУ-3/1-0 (ЩУРН-3/12) (540х310х165) 12 мод. IP54 EKF Basic
ЩУ-3/1-1 двухдверный (445х400х150) 12 мод. IP54 EKF Basic	ЩУ-3/1-1 двухдверный 12 мод. IP54	7.55	Щит учетный ЩУ-3/1-1 двухдверный (445х400х150) 12 мод. IP54 EKF Basic	ЩУ-3/1-1 двухдверный 12 мод. IP54	mb54-3-2-bas	3	Щит учетный ЩУ-3/1-1 двухдверный (445х400х150) 12 мод. IP54 EKF Basic

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	RAL 7035_Сталь
Напряжение ADSK Напряжение	400 В
Ток ADSK Ток	125 А
Единица измерения ADSK_Единица измерения	компл.
