EKF PROxima Щит учетный IP54

Name: EKF PROxima Щит учетный IP54
Brand: Электрорешения

Обновлено в 2021 году

Описание

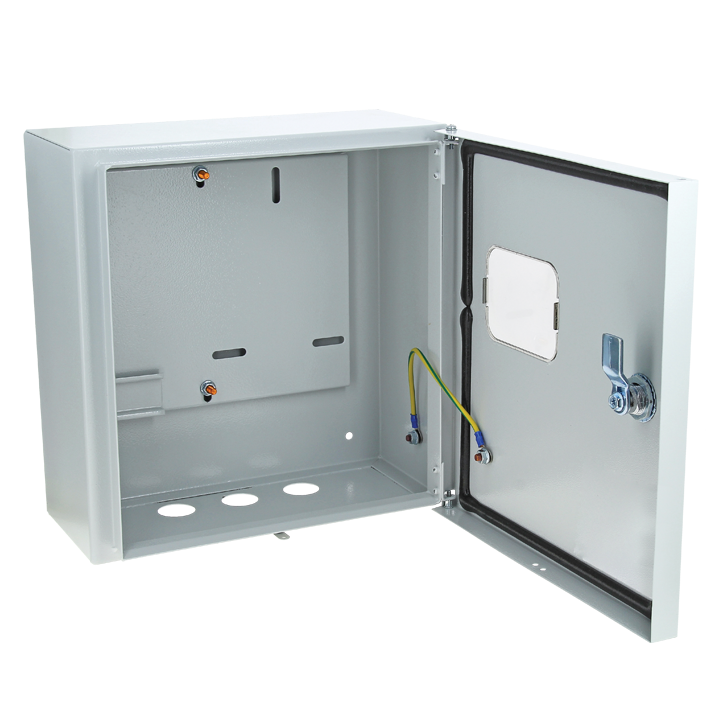

Щиты учетные предназначены для ввода электроэнергии и ее учета. Возможна установка модульного оборудования и электрических счетчиков. Сфера применения разнообразна: от жилого сектора до промышленности. Электрощиты изготовлены из российской стали, соответствующей ГОСТ 1050-88. Сборка корпусов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей. В зависимости от модификации, электрощиты выпускаются с одной и двумя дверьми, оснащаются монтажной панелью или DIN-рейкой (для установки электронных счетчиков). Для снятия показаний счетчика в дверце щита предусмотрено прозрачное окно. Электрощиты имеют возможность опломбировки и защищены от коррозии и разрушающего воздействия погодных факторов благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Файлы для скачивания

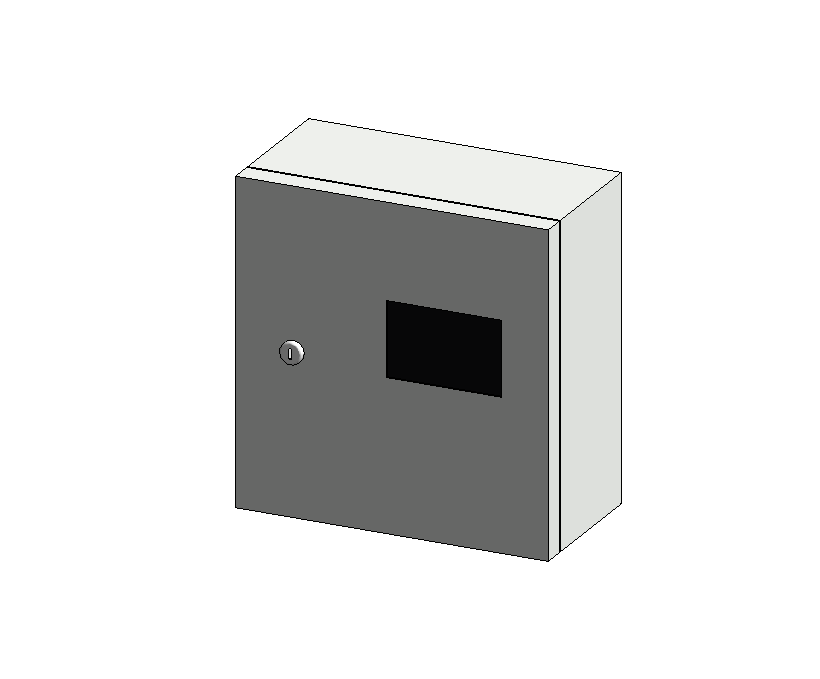

rfa	ekf_ee_shchu_ip54_proxima.rfa	1.2 MB	Revit 2019
rvt	ekf_shchityshchurnshchurvshchu-pshchushchmpinoxshcheketkssyaur.rvt	76.3 MB	Revit 2019

Типоразмеры (9)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Количество модулей на DIN-рейке	Описание
ЩУРн-3/12 два отсека (БУР) (540х300х160) IP54 EKF PROxima	ЩУРн-3/12 два отсека (БУР) IP54	6.7	Щит учетно-распред. навесной ЩУРн-3/12 два отсека (БУР) (540х300х160) IP54 EKF PROxima	ЩУРн-3/12 два отсека (БУР) IP54	mb54-3i	12	Щит учетно-распред. навесной ЩУРн-3/12 два отсека (БУР) (540х300х160) IP54 EKF PROxima
ЩУ-1/1-0 (310х300х150) IP54 EKF PROxima	ЩУ-1/1-0 IP54	4.78	Щит учетный ЩУ-1/1-0 (310х300х150) IP54 EKF PROxima	ЩУ-1/1-0 IP54	mb54-1	3	Щит учетный ЩУ-1/1-0 (310х300х150) IP54 EKF PROxima
ЩУ-1/1-0 (395x310x165) (ЩУРН-1/12) IP54 EKF PROxima	ЩУ-1/1-0 (ЩУРН-1/12) IP54	4.5	Щит учетный ЩУ-1/1-0 (395x310x165) (ЩУРН-1/12) IP54 EKF PROxima	ЩУ-1/1-0 (ЩУРН-1/12) IP54	mb54-1m	12	Щит учетный ЩУ-1/1-0 (395x310x165) (ЩУРН-1/12) IP54 EKF PROxima
ЩУ-1/1-1 двухдверный (310х300х160) IP54 EKF PROxima	ЩУ-1/1-1 двухдверный IP54	5.23	Щит учетный ЩУ-1/1-1 двухдверный (310х300х160) IP54 EKF PROxima	ЩУ-1/1-1 двухдверный IP54	mb54-1-2	6	Щит учетный ЩУ-1/1-1 двухдверный (310х300х160) IP54 EKF PROxima
ЩУ-1/2-0 (310х420х150) IP54 EKF PROxima	ЩУ-1/2-0 IP54	4.69	Щит учетный ЩУ-1/2-0 (310х420х150) IP54 EKF PROxima	ЩУ-1/2-0 IP54	mb54-2	3	Щит учетный ЩУ-1/2-0 (310х420х150) IP54 EKF PROxima

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	RAL 7035_Сталь
Напряжение ADSK Напряжение	400 В
Ток ADSK Ток	125 А
Единица измерения ADSK_Единица измерения	компл.
